RS485常被误认为是一种“通信协议”，但实际上，它是一种物理层接口标准。本文将系统解释RS485的基本原理，澄清常见误解，并对比其与Modbus RTU等协议的区别，同时提供实用的工程安装、布线及故障排查建议。
一、RS485究竟是什么？
RS485并不是通信协议，而是一种推荐标准（Recommended Standard, RS），用于定义差分信号传输的物理层电气特性。
其相关标准包括 RS232（单端通信）和 RS422（差分点对点通信）。
相比之下，RS485凭借优秀的抗干扰能力和信号稳定性，支持长距离传输（理想条件下可达1200 m），支持多点通信（一个主站可连接多个从设备）等优势，成为工业自动化中应用最广泛的通信标准之一。
二、布线注意事项

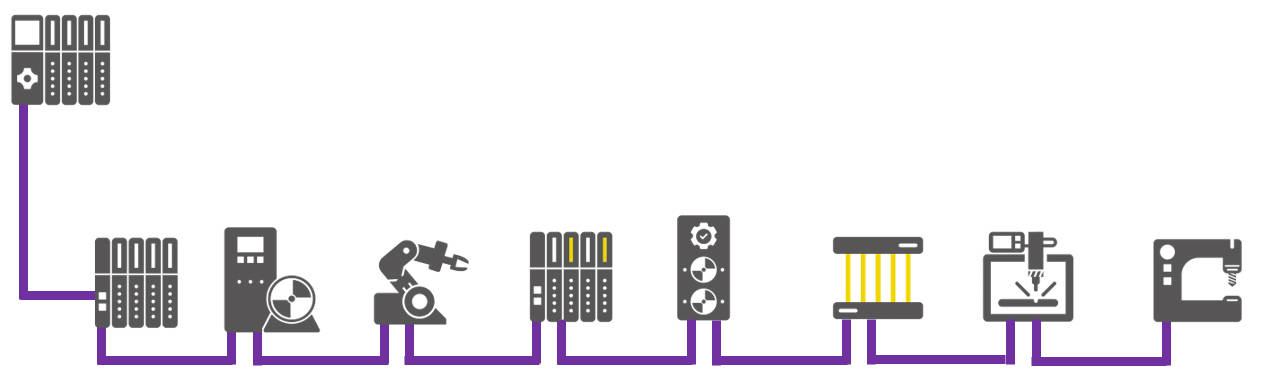

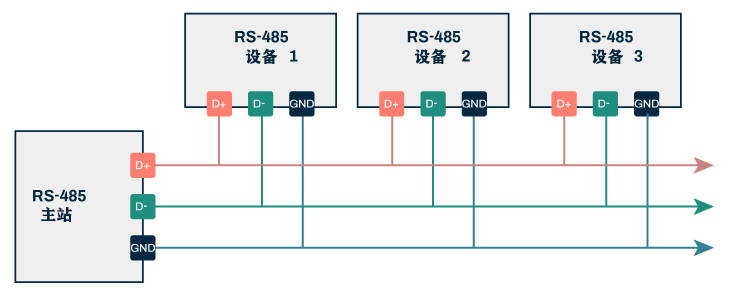

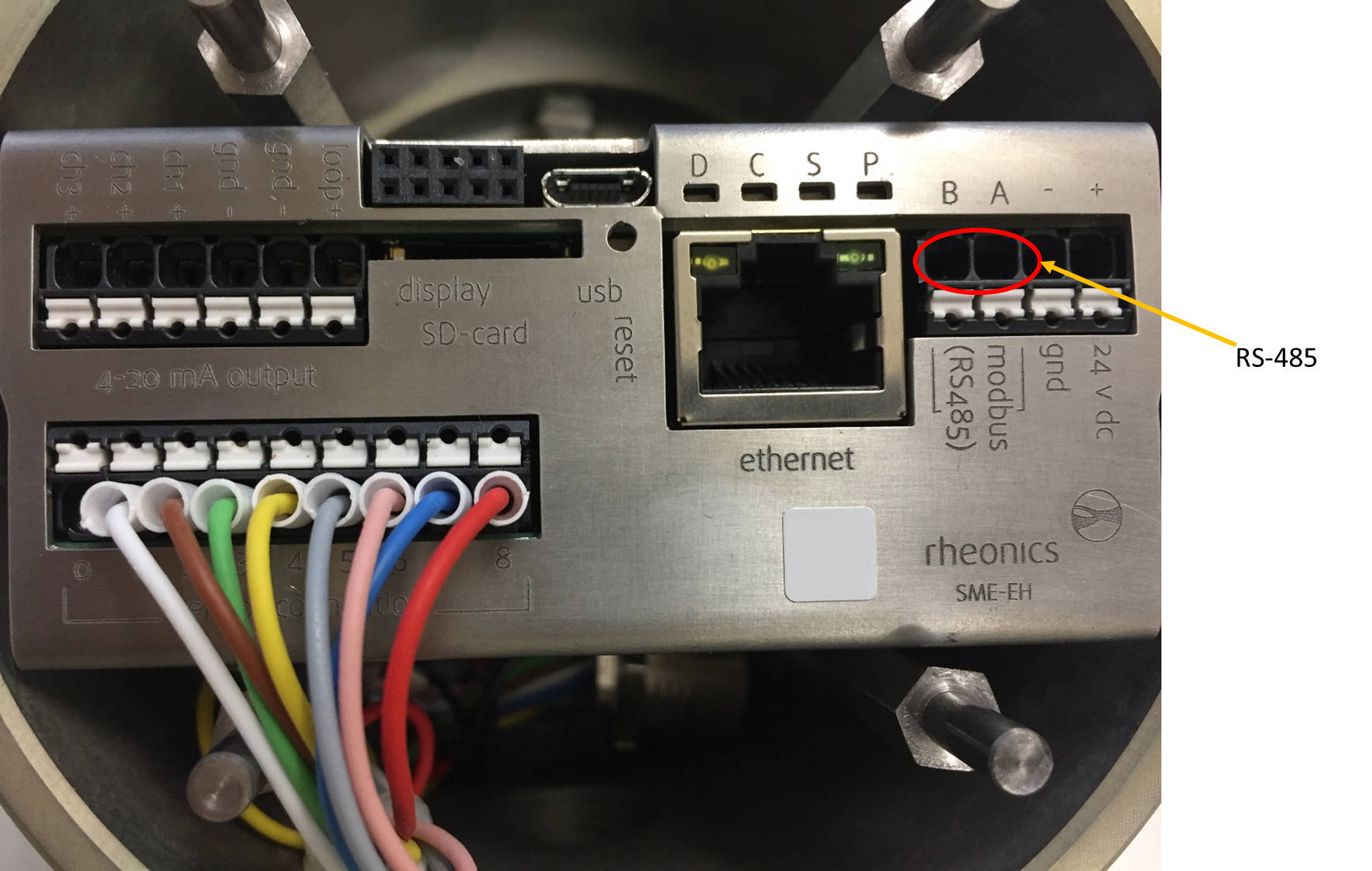

RS485最推荐的拓扑结构是总线型（菊花链）连接，即所有设备沿一条主干电缆依次串联。
工程建议：
- 推荐电缆：屏蔽双绞线（如 RVSP 2×0.5），特性阻抗约120 Ω
- 当电缆长度 >100 m 时，应在总线两端加装120 Ω终端电阻
- 严禁采用星形拓扑（分支连接），否则会导致信号反射、通信不稳定，并增加故障排查难度
三、单条总线的设备容量
理论上，总线可连接的设备数量取决于收发器芯片能力（常见为32、128甚至256节点）。
但在实际工程中，为确保系统稳定运行，建议单条总线设备数 ≤30，对于更大规模系统，应进行分段设计。
示例：100台设备 → 分为4条总线，每条约25台设备。
RS485总线容量与工程建议
关键说明：
- 理论容量基于理想条件（优质电缆、良好终端匹配、均匀负载）
- 实际工业环境中，当节点数超过约30个时，信号完整性与维护复杂度会显著上升
- 当设备数量超过60台时，强烈建议采用分段方案（多总线 + 中继器）
四、传输距离
RS485的传输距离受多种因素影响，包括波特率、电缆质量、节点数量及接口电路设计。
理想条件：低波特率（如9600 bps）、单节点、高质量电缆 → 可达1200 m
实际工程：多节点、接头、转换器等因素会显著降低有效距离
工程经验：
- ≥100 m：必须考虑终端电阻匹配
- ≥1000 m：建议使用中继器或信号放大器
五、RS485 ≠ Modbus RTU
一个非常常见的误解是将RS485等同于Modbus。
实际上：
- RS485：物理层标准（相当于“道路”）
- Modbus RTU：通信协议（相当于“车辆”）
RS485只是通信的“载体”，可以承载多种协议（不仅仅是Modbus）。两者位于OSI模型的不同层级，因此不能混为一谈。
RS485与Modbus RTU在OSI模型中的对比
六、通信速度：
RS485通信速度并不由协议本身决定，而主要取决于波特率设置、数据帧长度、硬件性能。
Modbus RTU协议结构紧凑、高效，其性能瓶颈主要来自串行通信机制，而非协议本身。
在绝大多数工业场景中，几十毫秒的响应时间已完全满足需求。
七、主从通信架构
RS485系统通常采用一主多从结构：
优点： 布线简单、成本低、易于实现
缺点： 采用轮询机制，通信效率有限，不适用于高实时性或高速数据场景
本质上，这是成本与性能之间的工程权衡。
总结
RS485是物理层标准，而非通信协议。推荐使用总线（菊花链）拓扑，避免星形结构，控制单总线设备数量，大规模系统需分段设计，长距离通信需合理配置终端电阻或中继器，Modbus RTU常运行于RS485之上，但两者属于不同层级，“通信慢”主要源于串行通信特性，而非协议本身。
