日前，多家权威机构集体上调预测：到2030年，全球芯片市场规模将强势突破1.5万亿美元。在诸多细分赛道中，光模块无疑是成长动能最足、技术迭代最密集的高地之一。AI算力需求正以指数级攀升，大规模训练与推理场景的爆发，让数据中心建设持续提速。作为算力集群互联的核心传输载体，高速光模块已从“可选项”变为AI基础设施的刚需，市场随之步入确定性的高增长通道。产品端朝着小型化、高密度、高精密集成的方向快速演进，由此开启了半导体封装工艺与装备的全新升级窗口。
然而，AI大模型催生的EB级数据流转，使得传统400G光模块早已无法匹配当前带宽需求，行业正全速向800G乃至1.6T世代跨越。算力集群互联呈现出端口密度持续拔高、单通道速率成倍翻升、光电器件极度微型化三大趋势，这直接将封装制程装备的门槛拉到了前所未有的高度：必须具备高精度、高兼容性和高稳定性的量产能力。
传统贴装设备三大短板，制约产业跃迁
面对AI算力驱动的高速光模块封装升级，传统贴装设备正在成为瓶颈，其痛点鲜明地体现在三个维度：
- 精度无法达标：难以实现亚微米级对位要求，导致光耦合效率不足、信号完整性差，直接影响高带宽传输品质；
- 兼容能力薄弱：无法灵活适配多品类、多规格的异构集成生产，产线柔性严重不足，换线成本高昂；
- 量产稳定性差：批量生产时良率起伏不定，推高了制造成本，难以支撑大规模订单的高效交付。
这些痛点倒逼行业呼唤一款能够从精度、适配到产能全面突破的新装备。此时，卓兴半导体携AS8136高精度多功能贴片机顺势而至，深度匹配AI算力驱动的光模块封装逻辑，为高端产品的规模化量产构筑核心支点。
AI算力时代，高速光模块封装的三大刚性标尺
AI算力基建加速落地，高速光模块量产需求井喷，对封装设备提出了不容妥协的刚性标准：第一，设备必须拥有超高贴装精度，足以完成微型光电器件的精密对位，从源头保障光学性能与电气稳定性；第二，必须具备宽域工艺适配力，能够兼容多架构、多规格产品的共线生产，优化产线配置结构，实质性地降低设备投入成本；第三，需要具备高负荷下的稳定量产能力，确保良率可控、产能稳固，精准匹配行业批量订单的交付节奏。
面对这三把严苛的标尺，卓兴半导体AS8136高精度多功能贴片机给出了系统性的方案。

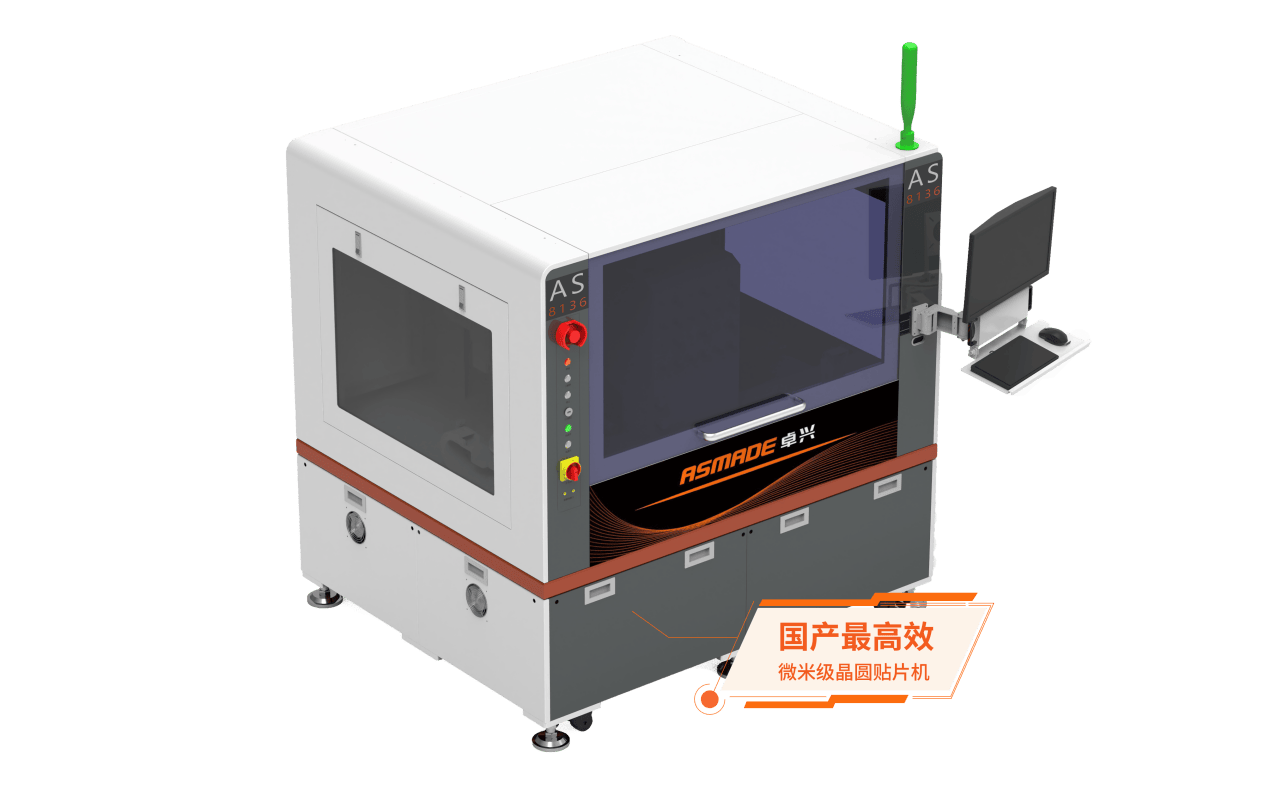

卓兴半导体AS8136核心破局方案：精度、兼容、量产三维发力
依托精密的运动控制底层架构与高精度视觉定位系统，**卓兴半导体**AS8136从精度、兼容性与量产稳定性三个维度，全方位回应高速光模块先进封装的全流程需求。
· 微米级贴装精度，保障光互联品质
设备的重复定位精度达0.5μm，XY贴合精度稳控在±3μm，角度误差不超过0.1°，完全满足微型元器件及高密度基板的亚微米级贴装要求。这意味着在高带宽传输场景下，光耦合效率与信号完整性从封装环节就得到了坚实保障。
· 高密度异构集成适配，释放产线柔性
卓兴半导体AS8136可广泛覆盖光模块、激光雷达、传感器、SIP、Chiplet等前沿产品的封装，支持芯片尺寸从6×6mil到400×400mil的全范围覆盖。这种宽泛的工艺窗口，使得算力硬件的多架构、多规格迭代生产成为可能，有效提升了产线的柔性配置能力，避免因产品升级导致的设备重复投入。
· 规模化产能稳定释放，降低基建成本
设备最高生产周期可达12K/h，整体架构成熟、良率表现稳定，能够有力管控量产过程中的良率损耗。这为高速光模块的大批量、标准化制造提供了高效交付的保障，直接有助于压低算力基础设施的长期建设成本。
构建“精度+场景+交付”综合优势，卓兴半导体赋能先进封装
AI算力的持续扩张，正在将光模块需求长期锁定在高景气区间，而先进封装能力事实上决定了高端光模块的规模化量产上限。卓兴半导体AS8136高精度多功能贴片机，以微米级贴装技术为核心，深度整合高精密对位、宽品类兼容与高稳定量产三重优势，精准嵌入AI算力驱动的工艺升级逻辑，由此构筑起“核心精度+全场景适配+高效交付”的综合竞争壁垒。
凭借亚微米级的贴装能力以及对高密度基板复杂工艺的出色适应性，卓兴半导体的设备全面覆盖光模块、激光雷达、传感器等高端电子制造封装场景，精准回应AI算力基建对高集成度、高可靠性产品的技术诉求。同时，以稳健的性能筑牢品质基石，简化产线流程、降低规模化量产的门槛，为不同体量的企业提供高效且可靠的贴装一体化解决方案。
