圆柱滚子轴承凭借线接触承载、径向刚度高、摩擦损耗低的优势，成为高速电机、燃气轮机、高速齿轮箱等装备的核心支承部件。但在高速运转工况下，滚子绕轴承轴线的公转运动会产生显著的离心惯性力，这一力会直接将滚子压向外滚道，打破内、外圈滚道的载荷平衡，形成严重的载荷偏载：外滚道载荷急剧升高、内滚道载荷大幅降低，最终导致轴承承载区域缩小、接触应力激增、摩擦发热加剧，甚至引发早期疲劳失效。
NO.01
高速圆柱滚子轴承载荷平衡
圆柱滚子轴承为线接触型滚动轴承，载荷 - 变形特性与球轴承的点接触存在本质区别，高速下滚子仅受径向载荷时，其受力由滚道接触力与滚子离心力共同支配，需建立严格的力平衡与几何变形方程。
1. 滚子径向力平衡方程
离心力直接叠加于外圈滚道载荷，是高速偏载的核心诱因，力平衡关系为：
2.线接触赫兹载荷 - 变形关系
线接触下，滚子与滚道的法向载荷和接触变形满足指数关系：
3.总接触变形几何关系
滚子内、外圈接触变形之和为轴承总径向接触变形：
4.载荷 - 位移常数基础关系
核心物理意义：离心力Fc是打破平衡的关键变量，转速越高，Fc越大，内外圈载荷差Qoj−Qij越显著，轴承偏载越严重。

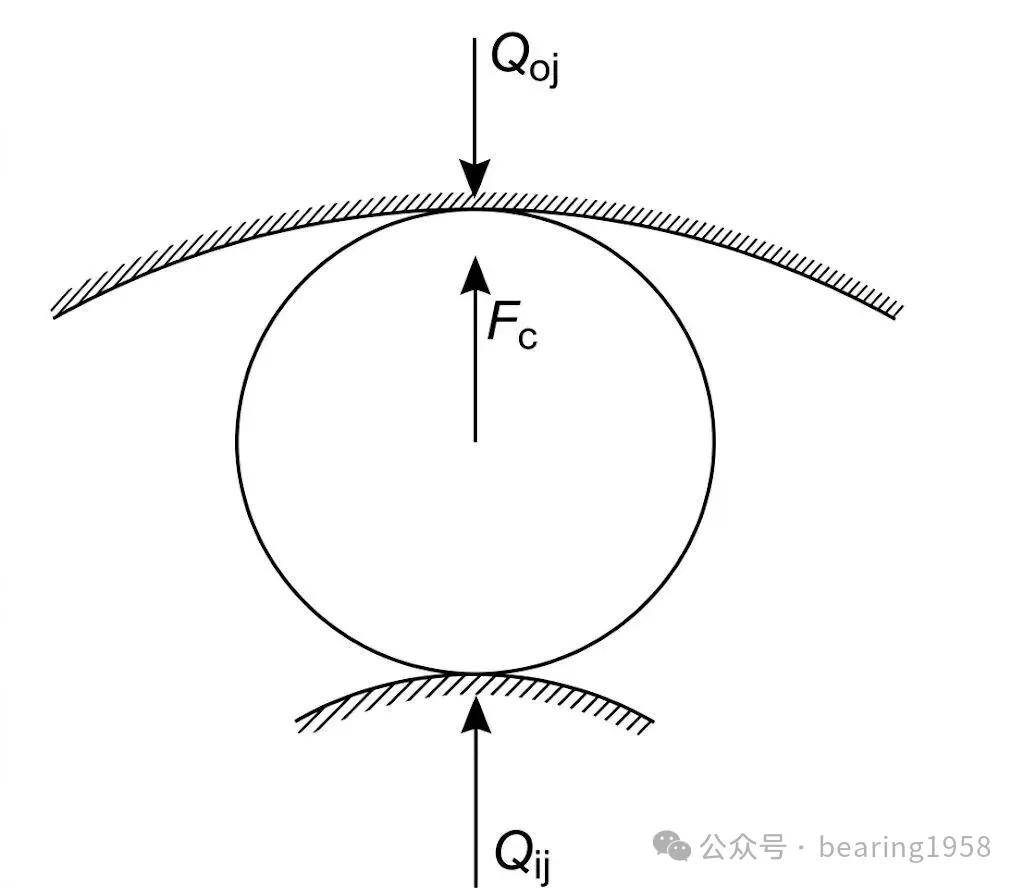

图1 角位置ψj处的滚子载荷
NO.02
转速对载荷分布的决定性影响
转速是调控圆柱滚子轴承载荷分布的核心参数，以 209 圆柱滚子轴承（径向载荷 4450N、径向游隙 0）为典型案例，转速变化会让轴承载荷分布发生三阶演变：
1. 低速工况（1000r/min）
离心力可忽略不计，滚子载荷分布完全对称，内外圈载荷近乎相等，承载区覆盖绝大多数滚子，接触应力均匀分布，轴承处于最优工作状态。
2. 中高速工况（10000r/min）
离心力显著增大，外圈载荷开始高于内圈，承载滚子数量逐步减少，载荷向径向载荷作用方向集中，轴承径向位移小幅增大，刚性略有下降。
3.超高速工况（15000r/min）
离心力主导滚子受力，外圈载荷远超内圈，承载区仅剩余少数滚子，最大滚子载荷呈倍数增长，接触应力逼近材料疲劳极限，极易发生点蚀、剥落失效。
工程结论：转速每提升1倍，滚子离心力增大4倍，轴承最大载荷提升30%以上，高速设计必须严格控制转速上限。

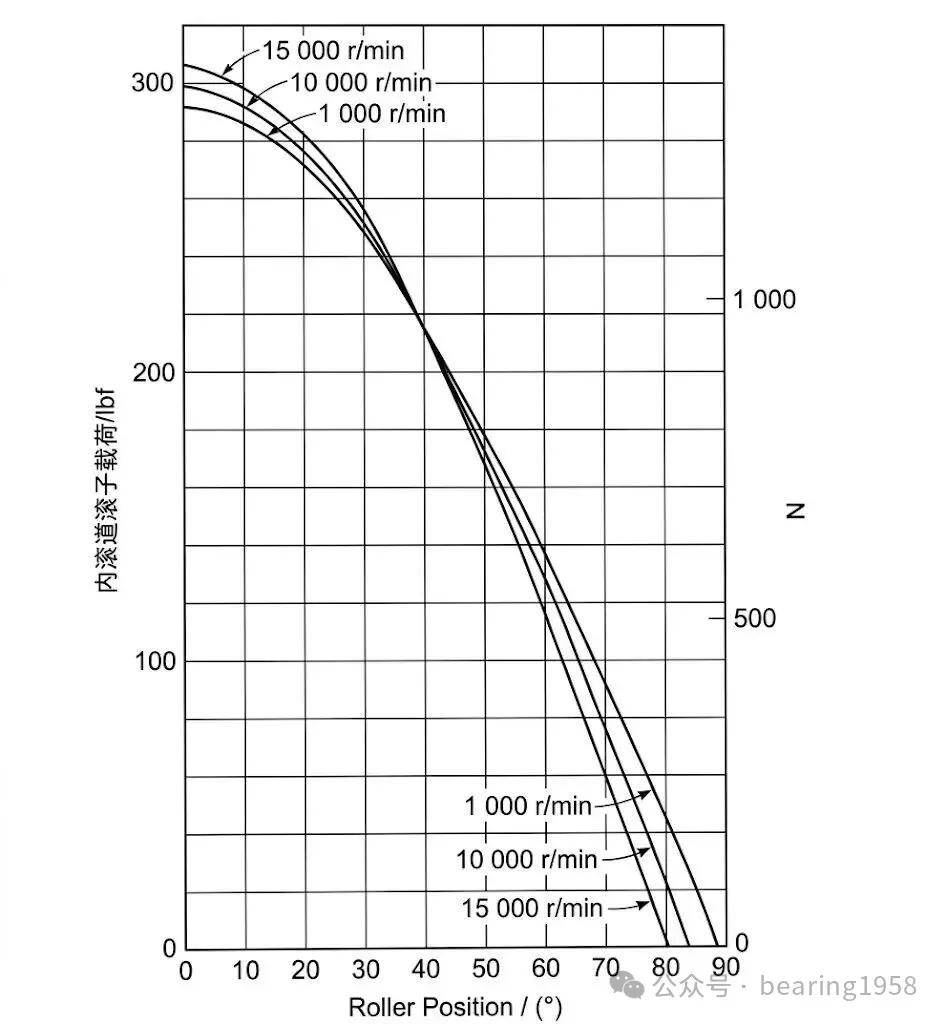

图2 圆柱滚子轴承不同转速下的滚子载荷分布
NO.03
轻量化减载设计
降低离心力的核心思路是减小滚子质量，工程上通过结构空心化与材料陶瓷化两种方案，实现高速工况下的载荷均衡，配套专用离心力计算公式。
1.钢制实心滚子离心力公式
2.钢制空心滚子离心力公式
空心度H直接调控离心力大小，是高速轴承专用减载结构：
3.轻量化方案工程价值
空心滚子：空心度控制在20%~80%，可降低20%~60%离心力，需兼顾滚子弯曲强度，避免结构失效；
氮化硅陶瓷滚子：密度仅为钢的40%，离心力降低60%以上，同时弹性模量高、摩擦系数低，极限转速提升30%以上，是高端高速轴承首选方案。

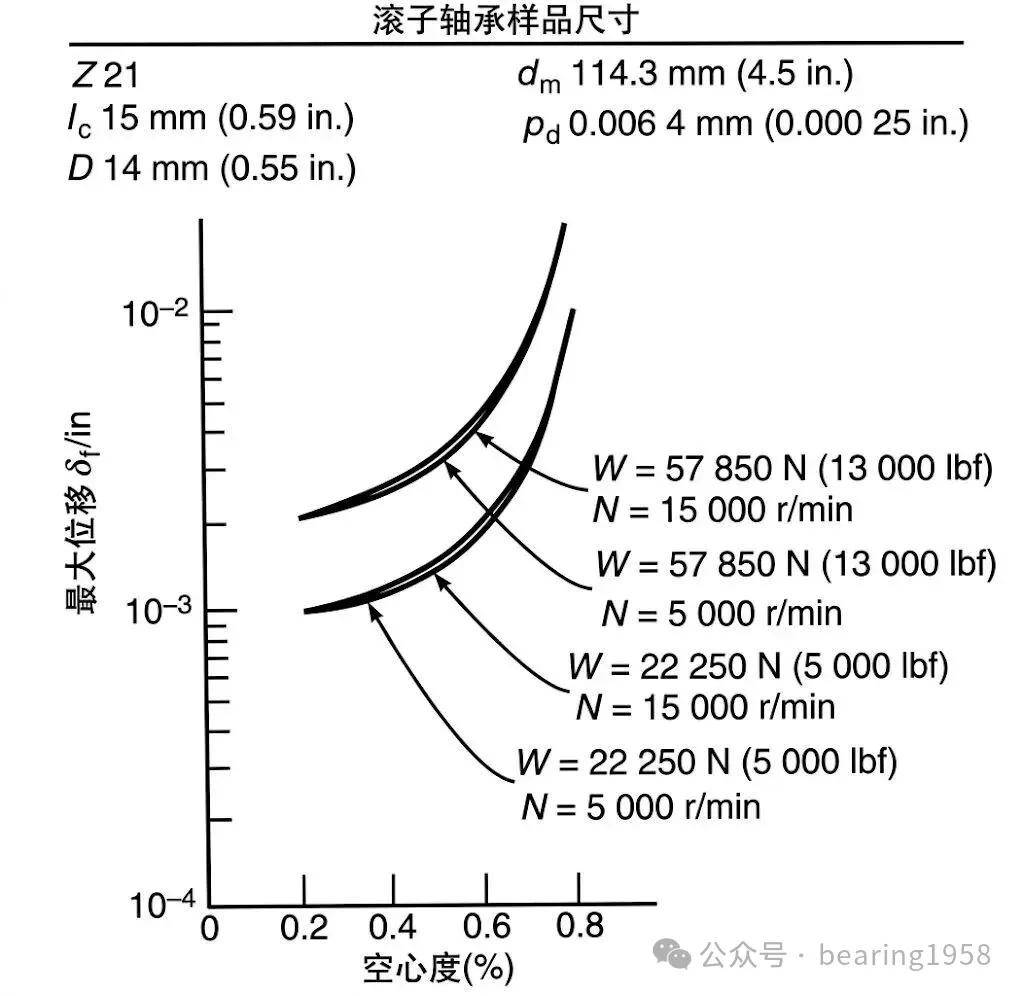

图3 最大位移与空心度的关系
高速圆柱滚子轴承的核心设计矛盾，是离心力引发的内外圈载荷偏载。通过力平衡方程精准计算载荷分布、明确转速对承载特性的影响规律，再搭配空心化、陶瓷化的轻量化减载方案，可有效抑制离心力、均衡载荷分布、降低接触应力，大幅提升轴承的高速适应性与使用寿命。在解决纯径向滚子轴承的高速问题后，我们将进阶解析圆锥/球面滚子轴承的高速特性，完成高速滚动轴承的全品类分析闭环。
