接触式液位测量为什么要谨慎核对材质？

采用导波雷达、压力式、浮子式等接触式测量时，检测部件需要长期与氢氟酸接触。

此时需要核对的不只是一个探头。

例如压力式液位测量需要考虑隔离膜片和密封结构，浮子式仪表需要考虑浮子与测量腔体，导波式仪表则需要考虑探杆或缆绳及相应的过程连接。

任何接液位置都应根据氢氟酸浓度和温度进行材料相容性确认。

如果工艺过程中介质浓度会变化，还应按照实际变化范围进行评价，而不是只按照一个常用浓度选型。

这也是氢氟酸储罐不宜直接套用其他酸罐液位计配置的原因。

为什么非接触式雷达具有应用价值？

对于主要需要连续液位测量的氢氟酸储罐，非接触式雷达是一种可以考虑的技术路线。

雷达液位计安装在储罐顶部，通过电磁波测量液面距离，不需要将长探杆、机械浮子或压力传感器浸入介质。

这样可以减少长期直接接触氢氟酸的测量部件，也减少一部分接液材料匹配环节。

特别是在原有液位仪表频繁涉及探头检查、接液部件维护或更换时，采用非接触测量能够简化检测结构。

不过，非接触雷达的应用仍需要根据罐顶环境选择合适的过程结构。

雷达不接触液体，为什么仍然需要防腐？

非接触指的是测量天线无需浸入液体，并不代表仪表脱离氢氟酸环境。

密闭储罐顶部可能存在腐蚀性气相，温度变化还可能使部分蒸气形成冷凝物。

这些介质可能作用于雷达液位计靠近储罐内部的部件。

因此，氢氟酸雷达液位计选型时，应根据现场条件确认：

• 与罐内气相接触的结构；
• 过程连接形式；
• 密封材料；
• 安装接口结构；
• 允许的工作温度和压力。

这也是氢氟酸液位测量与普通水箱雷达测量之间较明显的差别。

安装接口为什么不能忽略？

液位计本身完成了防腐配置，并不代表整个安装系统已经适合氢氟酸工况。

仪表需要通过储罐顶部的法兰、接管或其他接口与设备连接。

如果原有接口结构、密封材料或连接部件与介质条件不匹配，仍可能形成维护薄弱位置。

对于设备改造项目，还应提前核对安装口径和接管长度。

雷达液位计如果安装在过长、过细的接管内部，也可能产生近端反射，使有效液面回波受到干扰。

因此，防腐和测量安装应在同一套方案中考虑，而不是分开处理。

氢氟酸储罐雷达安装应避开什么位置？

除了材料适配，雷达液位计能否得到稳定液位信号还与安装位置有关。

天线测量路径应尽量避开进料口、罐壁附近、搅拌轴、内部管道、加强结构，以及其他固定障碍物。

如果雷达正对进料区域，液面飞溅和局部波动可能使显示值出现变化。

如果波束照射到内部金属构件，也可能产生固定反射信号。

因此，在确定安装位置之前，应了解储罐内部结构，而不是只根据罐顶哪个接口空闲来安装。

连续液位测量与高位保护如何配置？

氢氟酸储罐除了显示当前液位，还可能具有防溢和停止进料需求。

雷达液位计可以承担连续液位监测，将4～20mA或通信信号接入PLC、DCS，用于工艺显示和液位趋势判断。

如果工艺对高液位保护有独立要求，则可根据控制逻辑增加单独的点位检测装置。

例如：

正常液位由雷达连续监测，高位用于操作报警，高高位用于触发停止进料或关闭相关阀门。

这样能够避免把所有液位功能集中到一只仪表上，也便于后期分别测试测量和保护功能。

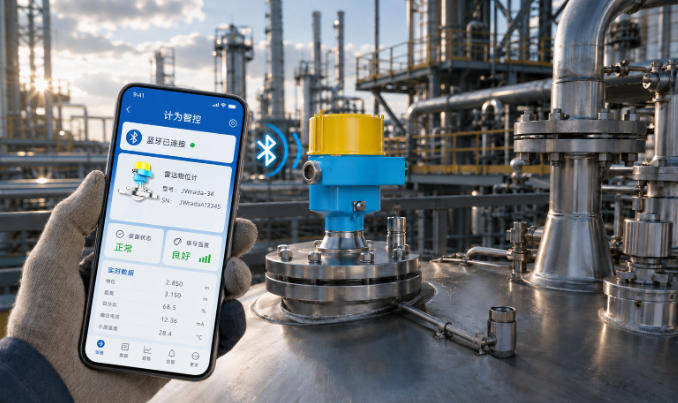

JWrada雷达液位计在氢氟酸储罐中的应用特点

针对氢氟酸储罐连续液位测量，雷达液位计采用非接触式测量方式，无需将长探杆、浮子等检测部件持续浸入介质，可减少直接接液部件以及相应的材料匹配环节。

针对氢氟酸储罐可能存在的腐蚀性气相和冷凝环境，可结合介质浓度、温度、压力及安装接口，对雷达液位计的过程结构进行针对性配置，同时根据罐体内部结构确定安装位置，减少进料和固定构件对回波的干扰。

对于需要连续液位信号接入PLC或DCS的应用，雷达液位计可用于液位显示、趋势监测和进出料控制；当储罐同时具有高液位报警或防溢要求时，可结合独立点位检测形成相应的控制方案。

在氢氟酸工况中，雷达液位计的应用特点主要体现在通过非接触测量减少长期浸入介质的检测结构，并根据腐蚀性气相和储罐安装条件进行适配。返回搜狐，查看更多
