一、 电路构成
原理介绍
- 启动电路中1DQJ的3—4线圈部分，由直流道岔控制电路演变而来。 1DQJ的1—2线圈不同于直流道岔控制电路直接串接在转辙机电机的动作电路中，而是与其他继电逻辑条件一起构成1DQJ的自闭电路。
- 动作电路是经由AC380供电的三相五线制电路。三相电源通过断相保护器接入电路。
- 表示电路与直流道岔控制电路有较大区别，是表示继电器与二极管电阻并联构成的半波整流电路。
- 多机控制电路是在单机控制电路的基础上组合而来，考虑了错峰启动等因素。
单机控制电路
名称对照表
| 序号 | 代号 | 名称 |
| 1 | DCJ | 定位操纵继电器 |
| 2 | FCJ | 反位操纵继电器 |
| 3 | 1DQJ | 第一道岔启动继电器 |
| 4 | 2DQJ | 第二道岔启动继电器 |
| 5 | 1DQJF | 第一道岔启动复示继电器 |
| 6 | BHJ | 保护继电器 |
| 7 | DBJ | 定位表示继电器 |
| 8 | FBJ | 反位表示继电器 |
| 9 | DBQ | 断相保护器 |
| 10 | BB | 表示变压器 |
启动电路图
道岔启动电路原理说明
l 以定位操纵为例，联锁发出定位操纵指令后，DCJ吸起、YCJ吸起，1DQJ的3—4线圈通过DCJ的前接点、2DQJ的反位接点和YCJ的前接点得电，随后缓吸（见上图中红色粗线）。1DQJ吸起后，2DQJ的3—4线圈通过DCJ的前接点、1DQJ的前接点得电，随后转极到定位接点闭合（见上图中绿色粗线）。2DQJ定位接点闭合后，1DQJ的3—4线圈电路被切断，为下一次道岔动作做好准备。BHJ在1DQJ的缓放时间内吸起， 1DQJ的1—2线圈通过BHJ的前接点构成自闭电路（见上图中黄色粗线）。1DQJ的缓放时间长度与3—4线圈充磁的时间成正比。
l 反位操纵的电路动作过程与定位操纵基本相同，只是检查的继电器接点不同。
l BHJ的动作原理见后面章节。

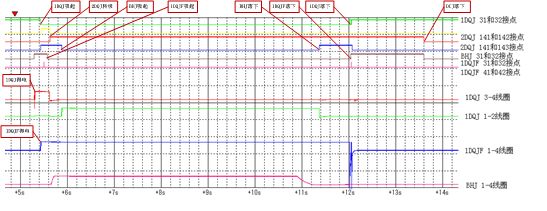

启动电路动作时序波形图

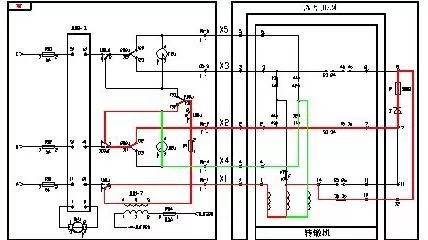

定位操纵动作电路图
反位操纵动作电路图
动作电路动作过程
l 定位操纵：1DQJ吸起后， 1DQJF随后吸起。A、B、C三相电分别通过红色、绿色、黄色三条粗线（X1、X2、X5）接通电路。第2排接点组随即断开，第1排接点组随即接通，为道岔中途停止转换返回原位置时做好准备。道岔转换完成后，第4排接点组随即断开，第3排接点组随即接通。
l 反位操纵的电路动作过程与定位操纵基本相同，只是接入的控制线和检查的转辙机启动接点不同。
动作电路说明
l 对比上面两张图，可以看出通过B相和C相的换相改变交流三相电动机的旋转方向，从而操纵道岔向定位或反位转换。
l 在动作电路中，因2DQJ的第一组和第二组极性极点（即111和121接点组）需切断电流较大的电机电路，所以这两组接点，都要采用带熄弧装置的加强接点。

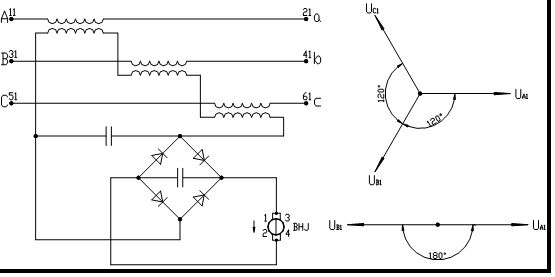

DBQ原理图
DBQ工作过程
l 当控制电源有任一相发生断相，就应及时切断其余两相电源，以保护电机不被烧毁。为此设置了断相保护器电路。
l 电路的工作原理：根据电磁感应原理，电流互感器的Ⅰ次侧分别与电路的三个线圈组串联，互感器工作在饱和状态；电流互感器的Ⅱ次侧除基波外，还有高次谐波分量，由于三相电位差为120。，所以基波分量U1= UA1 +UB1+ UC1=0。三相电源正常供出时， Ⅱ次侧三线圈串联输出的感应交流电压经全波整流并滤波后供出16~22V的直流电压，供给BHJ（JWXC-1700型继电器）使其保持吸起。当三相电源任意一相断电时，其余两相相位差180。，互相抵消，互感器Ⅱ次侧电流矢量为0，继电器落下。此电路能保证道岔无论是启动前断相还是启动后断相，都可以使BHJ可靠地落下，1DQJ落下，切断三相交流电源。对电动机起到了有效的保护作用。
DBQ动作时序波形图
定位表示电路
定位表示电路简化图
反位表示电路图
反位表示电路简化图
表示电路构成
l 道岔转换完成后，BHJ落下，1DQJ落下， 1DQJF落下，三相电源被切断，通过1DQJ的后接点构成表示电路。
l 表示电路由表示变压器、继电器、电阻、整流二极管和转辙机的各组表示接点组成。
l 表示电路经过了电机的3个线圈，检查了线圈的完整性。
表示电路原理
假设变压器二次侧4正3负，当正弦交流电源正半波时， DBJ励磁吸起，与DBJ线圈并联的另一条支路，因整流二极管反向截止，故电流基本为零；当正弦交流电源负半波时，在DBJ和整流堆这两条支路中，由于这时整流堆呈正向导通状态，其改支路的阻抗要比DBJ支路阻抗小得多，电流绝大部分经整流堆支路中流过，由于DBJ线圈的感抗足够大，且具有一定的电流迟缓作用，因而DBJ能保持在吸起状态。
经半波整流后，用微积分计算出的BD1型表示变压器二次侧电压的平均值（输出直流分量）为0.45U，即0.45×110=49.5V。I=49.5/（1000+1000）=24.75mA。DBJ上的电压为1000×24.75=24.75V。因现场实际还有线圈电阻和电缆电阻，故实际的电流值会小于这个值，DBJ上的电压也会小于这个值。
多机控制电路原理介绍
名称对照表
| 序号 | 代号 | 名称 |
| 1 | QDJ | 切断继电器 |
| 2 | ZBHJ | 总保护继电器 |
| 3 | DKJ | 道岔动作开始继电器 |
| 4 | DWJ | 道岔动作完成继电器 |
切断保护电路
切断保护电路说明
l 当道岔其中任意一个牵引点的转辙机不能启动时，其BHJ不能正常吸起，则ZBHJ因励磁电路的KF电无法送出而不能吸起，这时QDJ在缓放时间结束后落下，切断了此组道岔尖轨或心轨所有牵引点的1DQJ电路，此组道岔尖轨或心轨所有转辙机停止转动。这时就需按下故障按钮(故障按钮采用非自复式按钮，并且加铅封)，使QDJ重新吸起，由室内外人员共同配合使道岔转动。
切断保护电路动作时序波形图
多机控制电路—错峰启动电路
错峰启动电路动作过程
l 多机牵引一组道岔时，为使电源屏供电电流错开电机启动峰值，转辙机应按顺序错峰启动。
l 利用1DQJ的缓吸特性，从第二牵引点开始，将上一个牵引点1DQJ的前接点串入本牵引点1DQJ的3—4线圈启动电路中，以完成多机顺序传递启动。
l 错峰启动的时间与1DQJ的缓吸时间相关，经测算为100ms左右。
双动道岔顺序启动电路

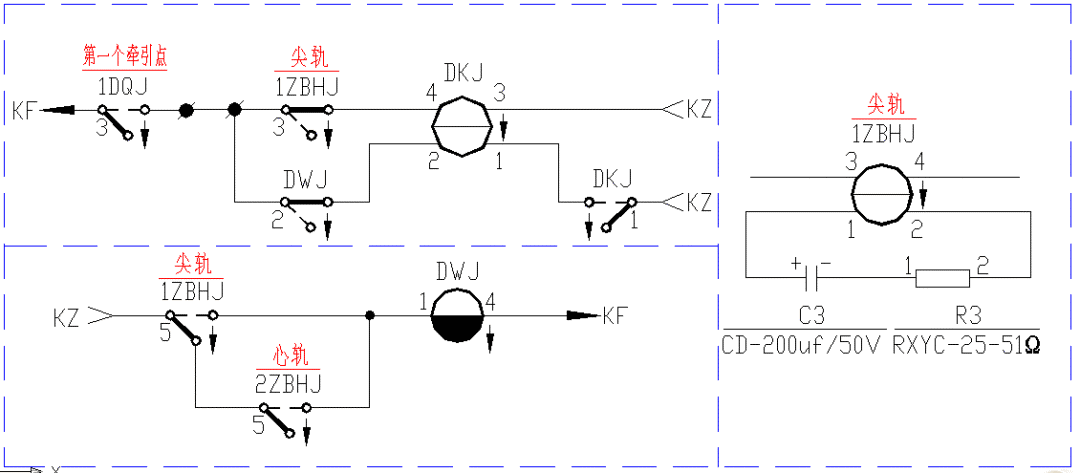

双动道岔顺序启动电路
双动道岔顺序启动电路说明
l 为降低电源屏的输出功率，双动道岔需要满足第一动道岔动作完成后，第二动道岔再动作。为此在切断及保护组合中，设置DKJ、DWJ两个继电器。
l 双动道岔控制电路中，ZBHJ线圈3—4上跨接200uf/50v二极管和51Ω电阻组成的RC电路。当所有转辙机转换到位后，每一牵引点的BHJ依次落下。此时，因RC阻容放电，ZBHJ会缓放落下。避免了在第一牵引点的1DQJ缓放期间，DKJ经于1DQJ的前接点和1ZBHJ的后接点重新吸起。
双动道岔顺序启动电路说明
l 为了确保双动道岔启动时第一动先动作，在第二动1DQJ的励磁电路中的DCJ和FCJ的前接点没有直接接入KF电源，而是接入第一动的2DQJ的接点。这样第一动的DKJ吸起前，第一动的2DQJ 接点切断了第二动的1DQJ的励磁电路。
l 在第一动道岔启动电路中，接入了第二动道岔的DKJ和DWJ的后接点。同理，在第二动道岔启动电路中，接入了第一动道岔的DKJ和DWJ的后接点。当第一动开始动作时，尖轨第一机的1DQJ吸起，同时相应的DKJ吸起，切断第二动的起动电路，使第二动不能转换。
当第一动全部电机都开始转换时，1ZBHJ（尖轨）和2ZBHJ（心轨）都吸起，DWJ继电器吸起，切断DKJ电路。当第一动全部电机到位后，1ZBHJ（尖轨）和2ZBHJ（心轨）都落下，则DWJ落下，第一动转换完成。当第一动DKJ和DWJ都落下后，第二动启动电路构成，此时，第二动开始转换。
三. 工程设计
配线调整
l 道岔控制电路相关图纸工程设计时，是按照转辙机其中的两排单号接点组闭合，两排双号接点组断开为道岔定位进行设计的。若道岔在定位时，转辙机两排双号接点组闭合，两排单号接点组断开，则需要做如下调整配线：
l 1）室外电缆盒至转辙机之间的电缆和电缆盒中的二极管：X2与X3交叉，X4与X5交叉。
l 2 ）电缆盒中的二极管颠倒极性。
l 3）室内三相电源的B相和C相交叉。

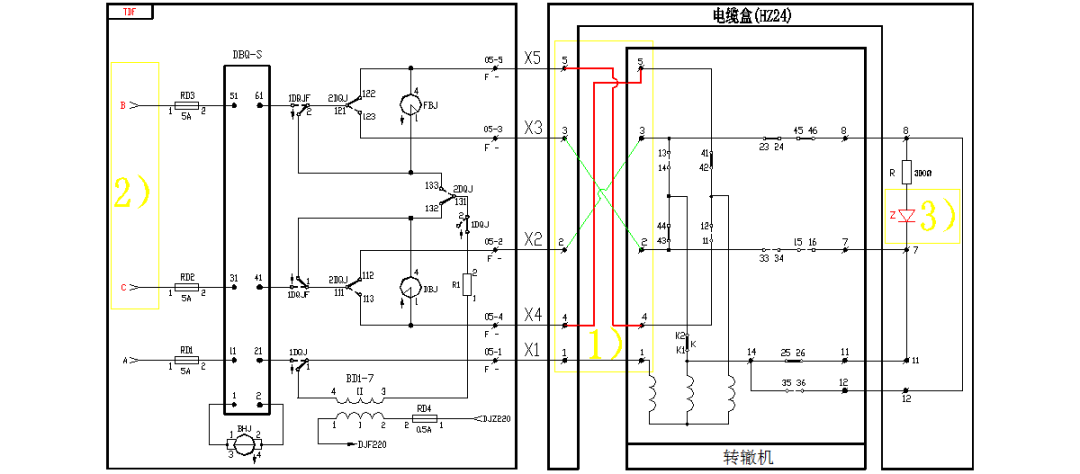

调整配线图
换相原因
l 以定位到反位的操作为例，对于转辙机定位时单号接点组闭合和转辙机定位时双号接点组闭合，动作杆的运动方向是相反的。因而当转辙机定位时双号接点组闭合时，只有通过380V三相交流电换相，动作杆才能带动道岔尖轨向反位移动。见后两页图示。

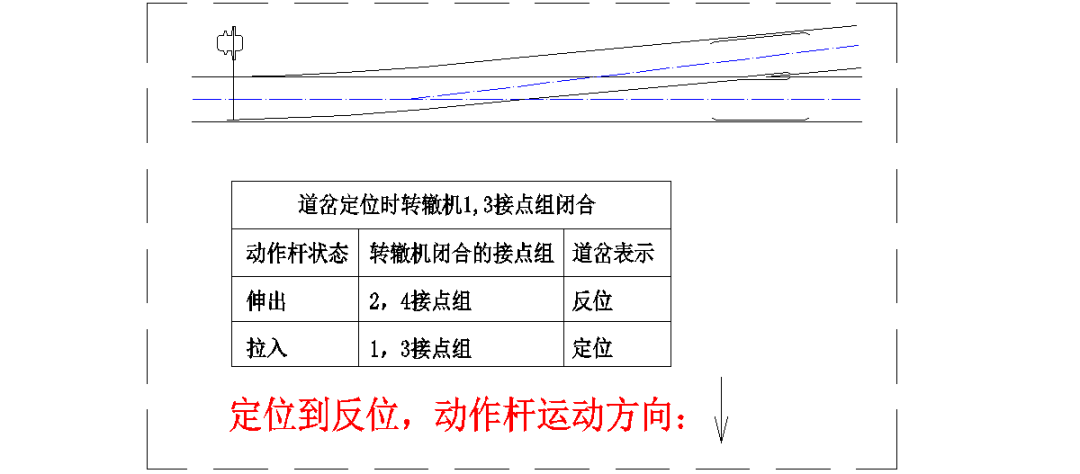

换相图示1

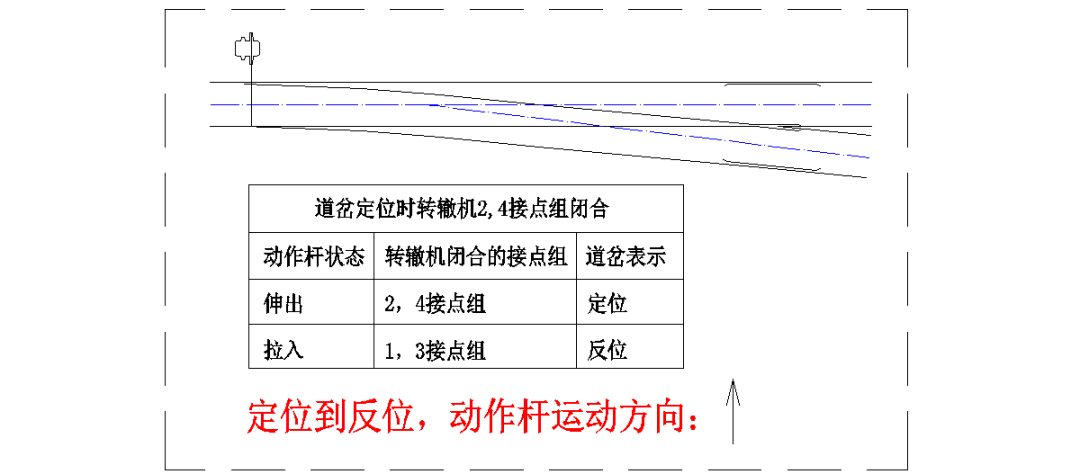

换相图示2
电缆加芯原则
l 1. 转辙机的技术指标，启动电压大于270V。
l 2. 54欧姆的损耗，2A*54欧姆=108V。超过54欧姆时，通过加芯可解决。
l 3. 380-108=272V启动电压。
l 4. 导线线径计算公式：
l 铜线：S=IL/54.4×U
l 铝线：S=IL/34.4×U
l 式中：I——导线中通过的最大电流（A）
l L——导线的长度（M）
l U——允许的电压降（V）
l S——导线的截面积（mm2）
l 由此可计算出直径1 mm2的室外电缆单芯的最大长度：
l L=S×54.4×U/I=π（1/2）2 ×54.4×108 / 2=2300m
多机牵引配置
l 室内电路根据转辙机类型进行配置。
l 电液转辙机可以带2个SH(锁闭转换器)，由锁闭转换器牵引的道岔牵引点就不需要室内电路组合。
l 电液转辙机5线制道岔控制电路中密贴检查器要最后一个SH后。
下拉装置结合电路
l 有下拉装置的道岔，道岔控制电路需要和下拉电路结合。返回搜狐，查看更多
