【干货】建筑施工图识读内容与方法汇总！

③利用新建建筑物与周围道路之间的距离确定位置。

当新建筑区域所在地形较为复杂时，为了保证施工放线的准确，常用坐标定位。坐标定位分为测量坐标和建筑坐标两种。

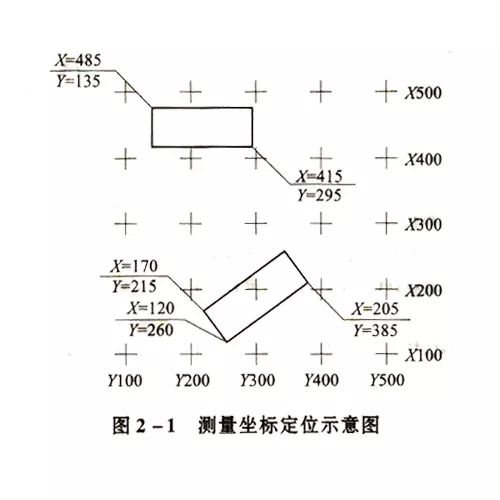

①测量坐标。在地形图上用细实线画成交叉十字线的坐标网，南北方向的轴线为X，东西方向的轴线为Y，这样的坐标为测量坐标。坐标网常采用100m×100m或50mx50m的方格网。一般建筑物的定位宜注写其三个角的坐标，若建筑物与坐标轴平行，可注写其对角坐标，如图2-1所示。

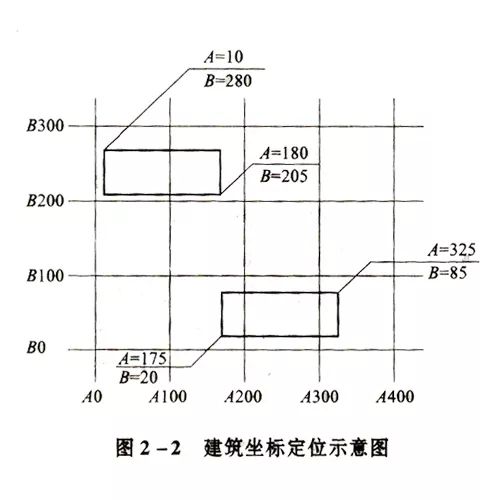

②建筑坐标。建筑坐标就是将建设地区的某一点定为“0”，采用100mx100m或50m×50m的方格网，沿建筑物主轴方向用细实线画成方格网。垂直方向为A轴，水平方向为B轴，如图2-2所示。

5）注明新建建筑物室内地面绝对标高、层数和室外整平地面的绝对标高。

6）与新建建筑物相邻有关建筑、拆除建筑的位置或范围。

7）新建建筑物附近的地形、地物等，例如道路、河流、水沟、池塘和土坡等。应注明道路的起点、变坡、转折点、终点以及道路中心线的标高、坡向等。

8）指北针或风向频率玫瑰图，在总平面图中通常画有带指北针或风向频率玫瑰图表示该地区常年的风向频率和建筑的朝向。

9）用地范围内的广场、停车场、道路、绿化用地等。

建筑总平面图的图示方法

总平面图是用正投影的原理绘制的，图形主要是以图例的形式来表示的，总平面图应采用《建筑制图标准》CB/T50104-2010规定的图例，绘图时严格执行该图例符号。

若图中采用的图例不是标准中的图例，应在总平面图适当位置绘制新增加的图例。总平面图的坐标、标高、距离以“m”为单位，精确到小数点后两位。

建筑平面图

建筑平面图的图示内容

1）表示墙、柱、内外门窗位置及编号，房间的名称、轴线编号

2）注出室内外各项尺寸及室内楼地面的标高。

3）表示楼梯的位置及楼梯上下行方向。

4）表示阳台、雨篷、台阶、雨水管、散水、明沟、花池等的位置及尺寸。

5）画出室内设备，例如卫生器具、水池、橱柜、隔断及重要设备的位置、形状。

6）表示地下室布局、墙上留洞、高窗等位置、尺寸。

7）画出剖面图的剖切符号及编号（在底层平面图上画出，其他平面图上省略不画）。

8）标注详图索引符号。

9）在底层平面图上画出指北针。

10）屋顶平面图一般包括：屋顶檐口、檐沟、屋面坡度、分水线与落水口的投影，出屋顶水箱间、上人孔、消防梯及其他构筑物、索引符号等。

建筑平面图的图示方法

一般房屋有几层就应画几个平面图，并且在图的下方注明相应的图名，例如底层平面图，二层平面图…顶层平面图，以及屋顶平面图。反映房屋各层情况的建筑平面图实际是水平剖面图，屋顶平面图则不同，它是从建筑物上方往下观看得到屋顶的水平直接正投影图，主要表明建筑屋顶上的布置及屋顶排水设计。

若建筑物的各楼层平面布置相同，则可用两个平面图表达，即只画底层平面图和楼层平面图。这时楼层平面图代表了中间各层相同的平面，所以又称中间层或标准层平面图。顶层平面图有时也可用楼层平面图代表。

因建筑平面图是水平剖面图，因此在绘图时，应当按剖面图的方法绘制，被剖切到的墙、柱轮廓用粗实线（b），门的开启方向线可以用中粗实线（0.5b）或细实线（0.25b），窗的轮廓线以及其他可见轮廓和尺寸线等均用细实线（0.25b）表示。

建筑平面图常用的比例是1:50、1:100、1:100，而实际工程中使用1:100最多。在建筑施工图中，比例不大于1:50的图样，可不画材料图例和墙柱面抹灰线，为有效加以区分，墙、柱体画出轮廓后，在描图纸上砖砌体断面用红铅笔涂红，而钢筋混凝土则是用涂黑的方法表示，晒出蓝图后分别变为浅蓝和深蓝色，即可识别其材料。

建筑立面图

建筑立面图的图示内容

1）画出从建筑物外可看见的室外地面线、房屋的勒脚、台阶、花池、门、窗、雨篷、阳台、室外楼梯、墙体外边线、檐口、屋顶、雨水管、墙面分格线等内容。

2）标出建筑物立面上的主要标高。通常需要标注的标高尺寸如下：

①室外地坪的标高；

②台阶顶面的标高；

③各层门窗洞口的标高；

④阳台扶手、雨篷上下皮的标高；

⑤外墙面上突出的装饰物的标高；

⑥檐口部位的标高；

⑦屋顶上水箱、电梯机房、楼梯间的标高。

3）注出建筑物两端的定位轴线及其编号。

4）注出需详图表示的索引符号。

5）用文字说明外墙面装修的材料及其做法。

建筑立面图的图示方法

为了使建筑立面图主次分明、表达清晰，通常将建筑物外轮廓和有较大转折处的投影线用粗实线（b）表示；外墙上突出凹进的部位，例如壁柱、窗台、楣线、挑檐、阳台、门窗洞等轮廊线用中粗实线（0.5b）表示；而门窗细部分格、雨水管、尺寸标高和外墙装饰线用细实线（0.25b）表示；室外地坪线用加粗实线（1.2b）表示。门窗形式及开启符号、阳台栏杆花饰及墙面复杂的装修等细部，往往难以详细表示清楚，习惯上对相同的细部分别画出其中一个或者两个作为代表，其他均简化画出，即只需画出它们的轮廓及主要分格。

房屋立面若一部分不平行于投影面，例如成圆弧形、折线形、曲线形等，可将该部分展开到与投影面平行，再用正投影法画出其立面图，但是应在图名后注写“展开”两字。

立面图的命名方式有三种：

1）可用朝向命名，立面朝向那个方向就称为某向立面图，例如朝南，则称南立面图；朝北，称北立面图。

2）可用外貌特征命名，其中反映主要出入口或者比较显著地反映房屋外貌特征的那一面的立面图，称为正立面图，其余立面图可称为背立面图和侧立面图等。

3）可用立面图上首尾轴线命名。一般立面图的比例与平面图比例一致。

建筑剖面图

建筑剖面图的图示内容

1）表示被剖切到的墙、柱、门窗洞口及其所属定位轴线。剖面图的比例应与平面图、立面图的比例一致，所以在1:100的剖面图中一般也不画材料图例，而用粗实线表示被剖切到的墙、梁、板等轮廓线，被剖断的钢筋混凝土梁板等应当涂黑表示。

2）表示室内底层地面、各层楼面及楼层面、屋顶、门窗、楼梯、阳台、雨篷、防潮层、踢脚板、室外地面、散水、明沟以及室内外装修等剖到或者能见到的内容。

3）标出尺寸和标高。在剖面图中要标注相应的标高及尺寸。

①标高：应当标注被剖切到的所有外墙门窗口的上下标高，室外地面标高，檐口女儿墙顶以及各层楼地面的标高。

②尺寸：应当标注门窗洞口高度，层间高度及总高度，室内还应注出内墙上门窗洞口的高度以及内部设施的定位、定形尺寸。

4）楼地面、屋顶各层的构造。一般可以用多层共用引出线说明楼地面、屋顶的构造层次和做法。若另画详图或已有构造说明（例如工程做法表），则在剖面图中用索引符号引出说明。

建筑剖面图的识读方法

1）在底层剖面图中找到相应的剖切位置与投影方向，再结合各层建筑平面图，根据对应的投影关系，找到剖面图中建筑物各部分的平面位置，建立建筑物内部的空间形状。

2）査阅建筑物各部位的高度，包括建筑物的层高、剖切到的门窗高度、楼梯平台高度、屋檐部位的高度等，再结合立面图检査是否一致。

3）结合屋顶平面图查阅屋项的形状、做法、排水情况等。

4）结合建筑设计说明査阅地面、楼面、墙面、顶棚的材料和装修做法。

5）房屋各层顶棚的装饰做法为吊顶，详细做法需查阅建筑设计说明。阅读建筑剖面图也要与建筑平面图、立面图结合起来阅读。

建筑详图

建筑详图的图示内容

由于建筑平、立、剖面图一般采用较小比例绘制，许多细部构造、材料和做法等内容很难表达清楚。为了能够指导施工，常把这些局部构造用较大比例绘制详细的图样这种图样称为建筑详图(也称为大样图或节点图)。常用比例包括1:2、1:5、1:10、1:20、1:50。

建筑详图可以是平、立、剖面图中局部的放大图。对于某些建筑构造或构件的通用做法，可直接引用国家或地方制定的标准图集(册)或通用图集(册)中的大样图，不必另画详图。常见建筑详图包括墙身剖面图和楼梯、阳台、雨篷、台阶、门窗、卫生间、厨房、内外装饰等详图。

1)墙身剖面详图主要用以详细表达地面、楼面、屋面和檐口等处的构造，楼板与墙体的连接形式，以及门窗洞口、窗台、勒脚、防潮层、散水和雨水口等细部构造做法。平面图与墙身剖面详图配合，作为砌墙、室内外装饰、门窗立口的重要依据。

2)楼梯详图表示楼梯的结构型式、构造做法、各部分的详细尺寸、材料和做法是楼梯施工放样的主要依据。楼梯详图包括楼梯平面图和楼梯剖面图。

建筑详图的识读方法

建筑详图阅读方法如下:

1)看详图名称、比例、定位轴线及其编号。

2)看建筑构配件的形状及与其他构配件的详细构造、层次、有关的详细尺寸和材料图例等。

3)看各部位和各层次的用料、做法、颜色及施工要求等。

4)看标注的标高等。

以上内容摘自《建筑工程识图精讲100例》
