今天来给大家讲讲柱帽，柱帽是地下车库，商城，仓库等建筑常用的构件。这一篇教大家认识柱帽，熟悉构造，以及提量方法，后面一篇讲解实例绘制一个柱帽，让大家彻底学会柱帽。
1、认识柱帽
柱帽：顾名思义，第一次听说这个名字的同学可以想象一下，就是柱子上边带了一个帽子。
柱帽是柱子与板之间的一个构件，也叫柱板托。
图1
作用：当楼面荷载较大时，为提高板的承载能力、刚度和抗冲切能力，在柱顶设置的用来增加柱对板支托面积的结构。
简单理解，柱子相对来说比较细，直接支撑板，对板的冲切里较大，也就是扎进去。柱帽就是把柱子上面做一个混凝土墩，对这里进行加强，提高承载力，稳固结构。
图2

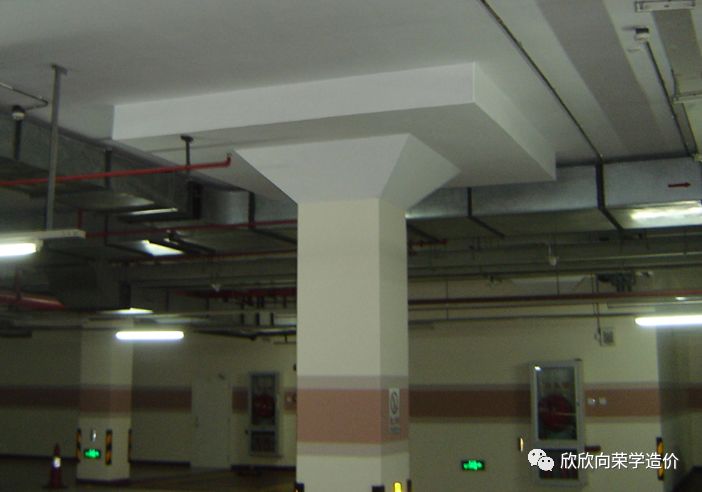

适用：柱帽基本出现在无梁楼盖板建筑中，也就是不设梁，（不是常见的柱子支撑梁，梁支撑板的结构）。
而是柱子直接支撑板的板柱结构体系，这时基本就要用到柱帽了，板的厚度通常也会较厚。常用于多层的工业与民用建筑中，如地下车库，商场、冷藏库、仓库等。
图3
二、图集规范
下面我们看看16G图集给出的规定标注与标准构造。
1、识图
柱帽的代号为：ZM，
图集把几种不同构造的柱帽注写为ZMa，ZMb等。如图4所示。
图4
柱帽的平面标注，注写柱帽的名称，尺寸以及配筋，如图5所示。
图5
图6
2、钢筋构造
图集给出4种柱帽的标准构造，我们来分别看看它们的配筋形式。
第一种是单倾角柱帽ZMa，它的构造如图7所示。
图7
其三维构造，如图8所示。
图8

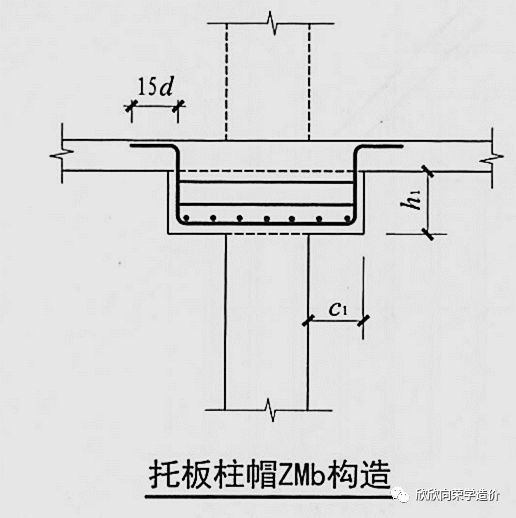

第二种是托板柱帽ZMb，其构造如图9所示。
图9
其三维构造，如图10所示。
图10
第三种倾角联托板柱帽ZMab，其构造如图11所示。
图11
其三维构造，如图12所示。
图12
第四种变斜倾角柱帽ZMc，其构造如图13所示。
图13
其三维构造，如图14所示。
图14
板柱顶面，柱子纵筋伸至柱顶，然后弯折12d，如图15所示。
图15
三、柱帽提量
柱帽是柱顶到板底中间的一个构件，那么它的量到底算柱？还是算板？这是很多同学都疑惑的问题。一句话简单概括：
柱帽结构算板、装修算柱。
1，混凝土
柱帽的混凝土算在板里。
GB50500-2013《建设工程工程量清单计价规范》的现浇混凝土项目中规定：
有梁板（包括主、次梁 与板）按梁、板体积之和计算，无梁板按板和柱帽体积之和计算，各类板伸入墙内的板头并入板体积内，薄壳板的肋、基梁并入薄壳体积内计算。

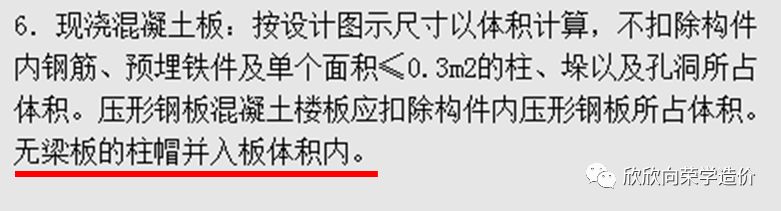

北京的定额中也有相应规定：柱帽混凝土体积并入板内。
图16
2、模板
同样柱帽的模板面积算在板里。
北京定额的措施项目章节的第五项中，柱帽的模板面积按展开计算，工程量并入板中。
图17
3、装修
但是柱帽的装修工程量并入柱子。
清单规范中，柱（梁）饰面项目（编号011208001）：
按设计图示饰面外围尺寸以面积计算。柱帽、柱墩并入相应柱饰面工程量内。

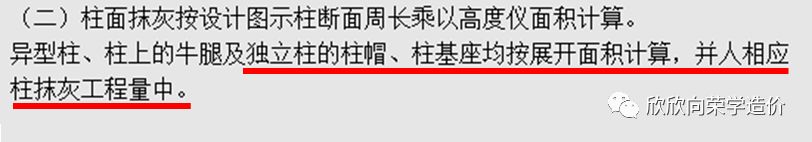

北京定额规范要求，如图18所示
图18
熟悉广联达的同学都知道，广联达中是绘制不了柱帽的装修的。
软件绘制的独立柱装修，计算到柱帽底，即使计算设置改为无影响，也只是把柱截面面积算高了一点，不能计算柱帽的抹灰，
板布置天棚抹灰时，也会扣去柱帽。
柱帽的抹灰就放在那即画不了，也计算不上。解决方法是：借用模板面积工程量。
图19
我给出的方法是在软件中提取模板的工程量，来计算柱帽的抹灰装饰面，最后并入独立柱装饰中。
今天，带大家认识了柱帽和提量方法，下一篇在图纸上找一个柱帽，教大家如何绘制，敬请期待。
