在上一篇文章中我们了解条形基础的构件，今天来讲讲如何用广联达GTJ2018来绘制条形基础，让新手从理解到应用彻底学会独立基础。
1、图纸分析

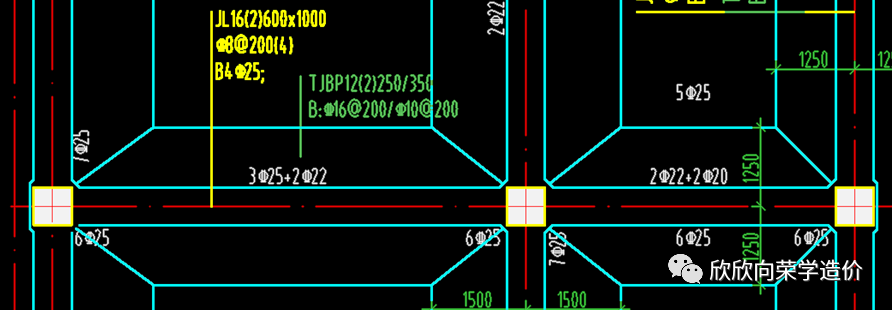

这是一个3层职工宿舍的图纸，基础采用的梁板式条形基础。可以从图纸中看出标注构件是由基础梁和条形基础组成，如图1所示。
图纸一开始看比较乱，先来分析信息。
图纸中基础梁的标注是黄色的，其原位标注是白色的在梁周围，条形基础的标注是绿色的。
也有些图纸把它们放一起标注，识图时要区分开。

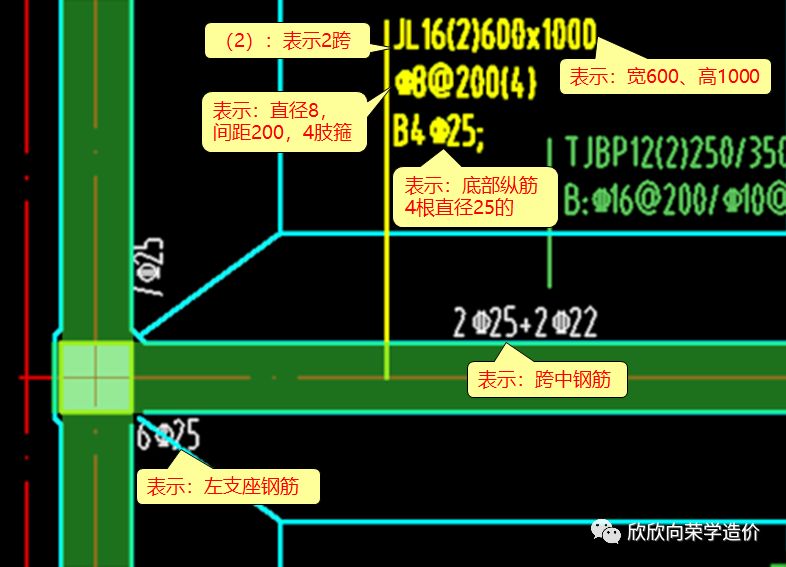

基础梁标注为
基础梁有2跨
编号：LJ16
尺寸：宽600*高1000
箍筋：C8@200
纵筋：底筋4C25

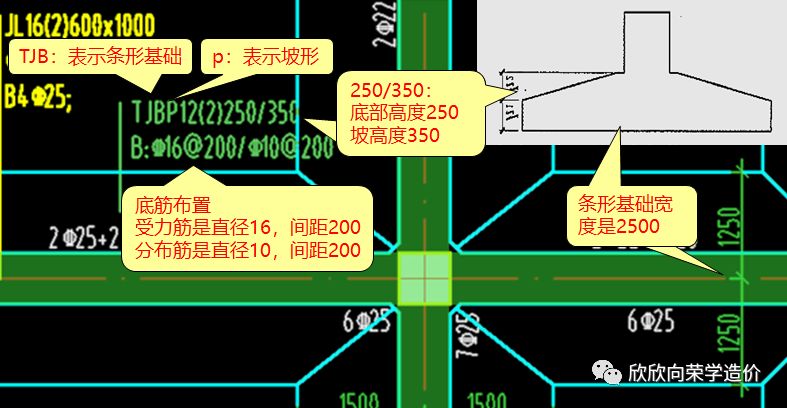

条基标注为
条形基础有两跨
从平面图或者从标注p：看出是坡形条基
编号：TJBP12
尺寸：250，350从下至上
宽度为：2500
配筋：底筋布置
受力为：C16@200
分布筋：C10@200
所以下面下面需要处理的有
1、绘制条形基础
2、绘制基础梁
二、绘制条形基础

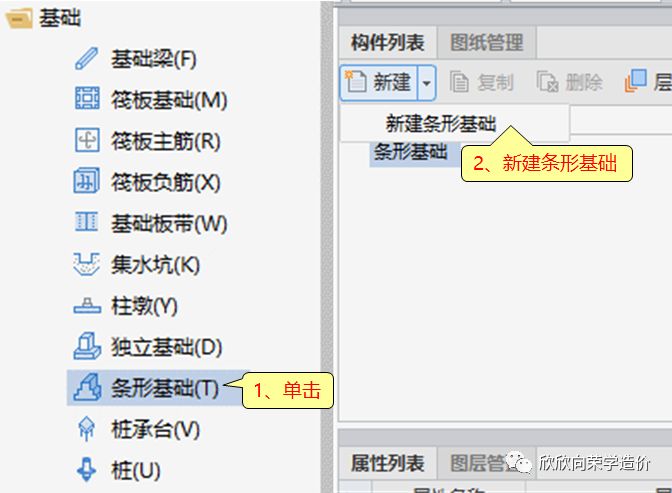

首先在基础里找到条形基础，在里边新建条形基础，如图5所示。

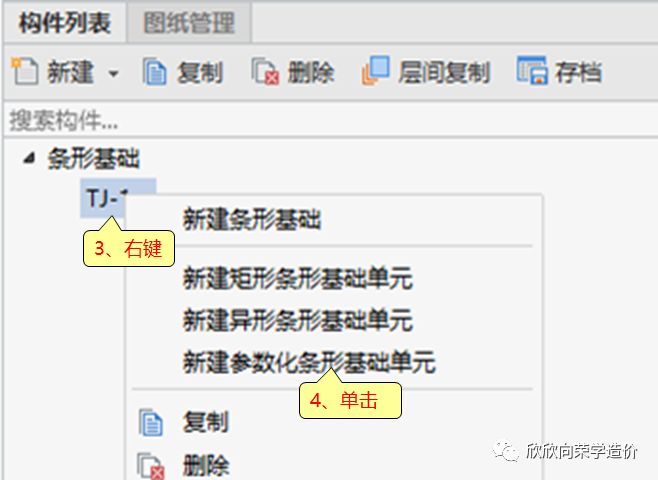

软件中的条形基础和独立基础一样，新建后无法直接绘制，还需要定义条形基础单元，如图6所示。

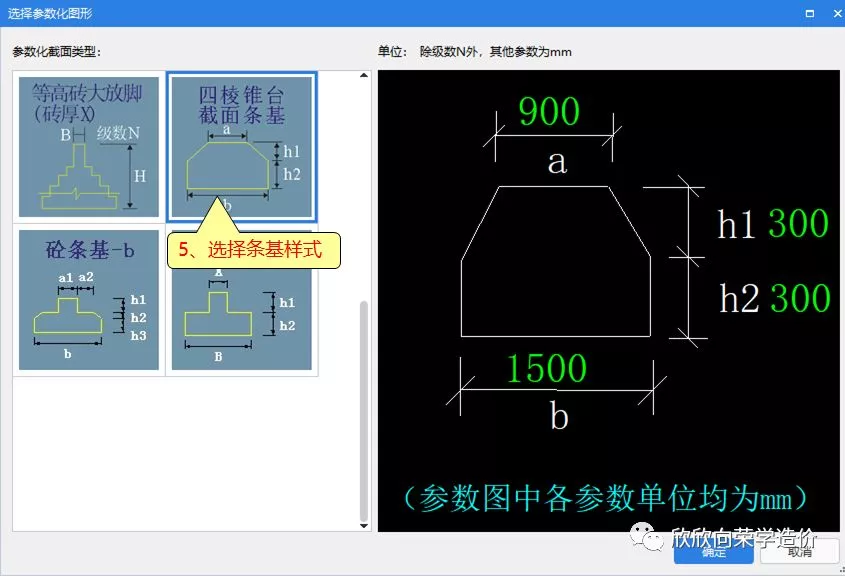

根据图纸大样，应该选择坡形的截面形状，如图7所示。

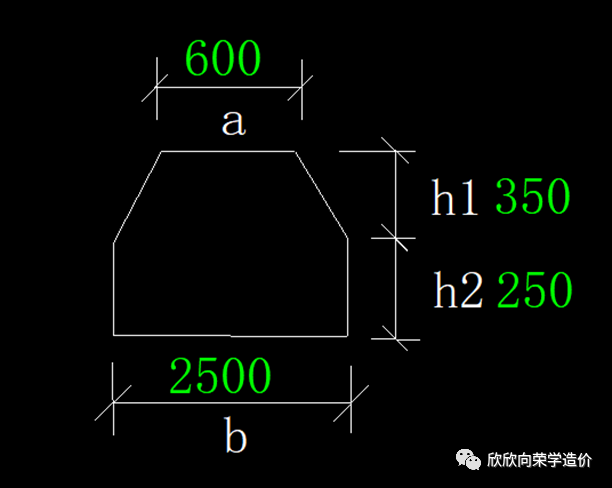

根据图纸的数据，定义条形基础尺寸，顶部的尺寸就是基础梁的宽度，如图8所示。

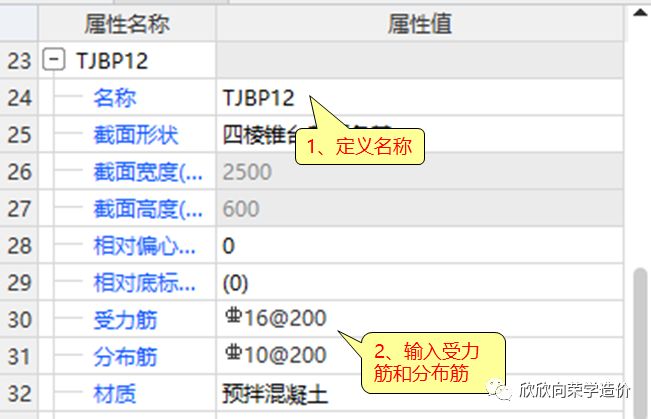

然后根据图纸定义名称及配筋信息，其中条形基础标高软件默认为基础底，不用修改。

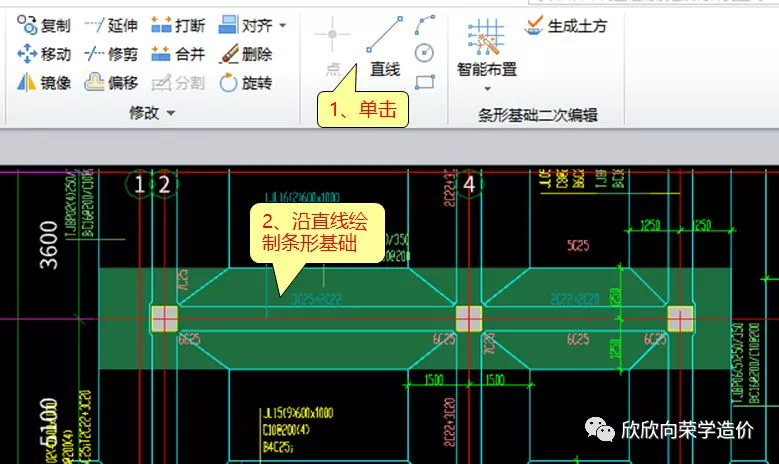

定义好了开始绘制，绘制方法跟简单，延图纸边框画对位置即可，如图10所示。
三、绘制基础梁

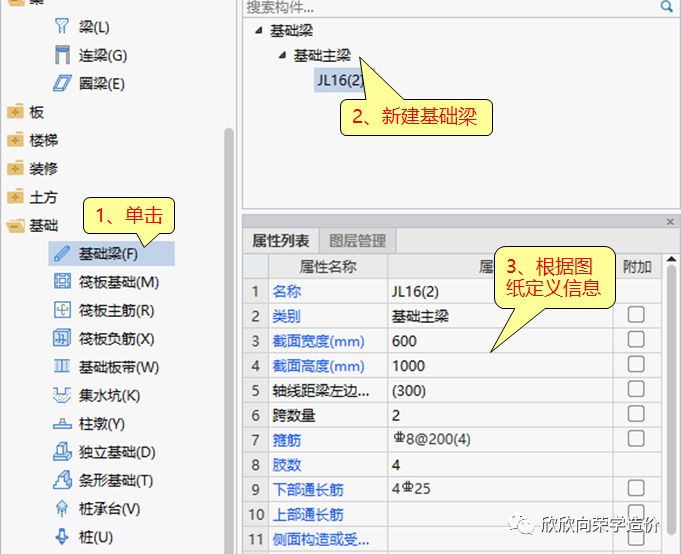

首先根据图纸信息先定义基础梁，如图11所示。

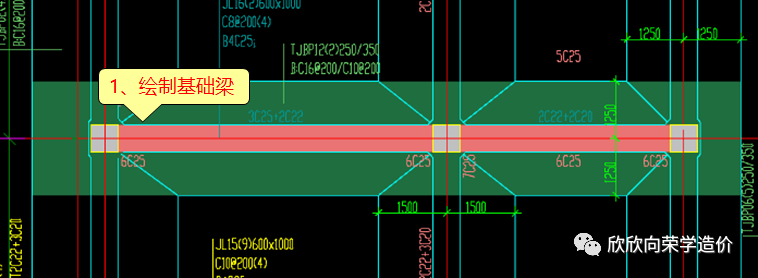

然后绘制基础梁，延图纸边线在柱中间绘制，如图12所示。

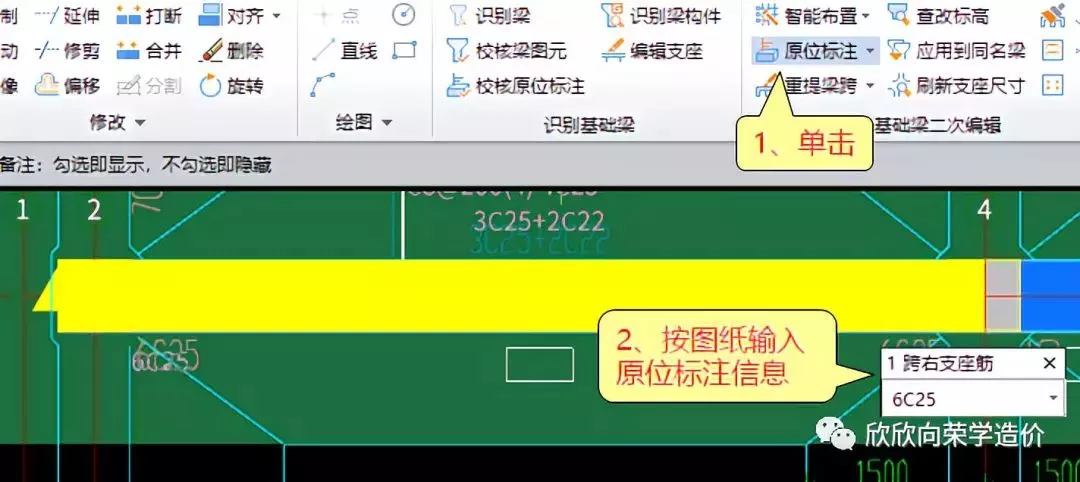

输入基础梁原位标注

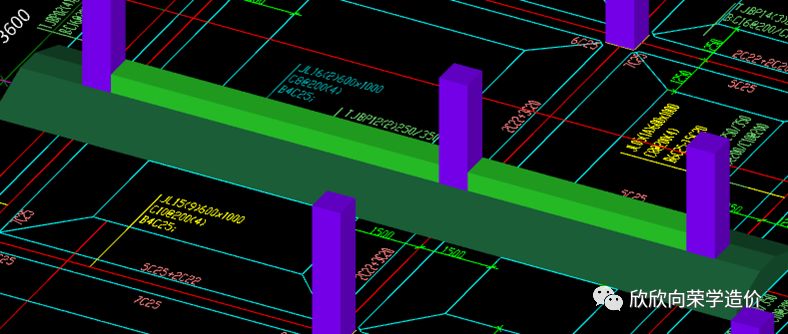

到这里图纸上的基础梁与条形基础就绘制好了，这两跨效果的如图14所示。

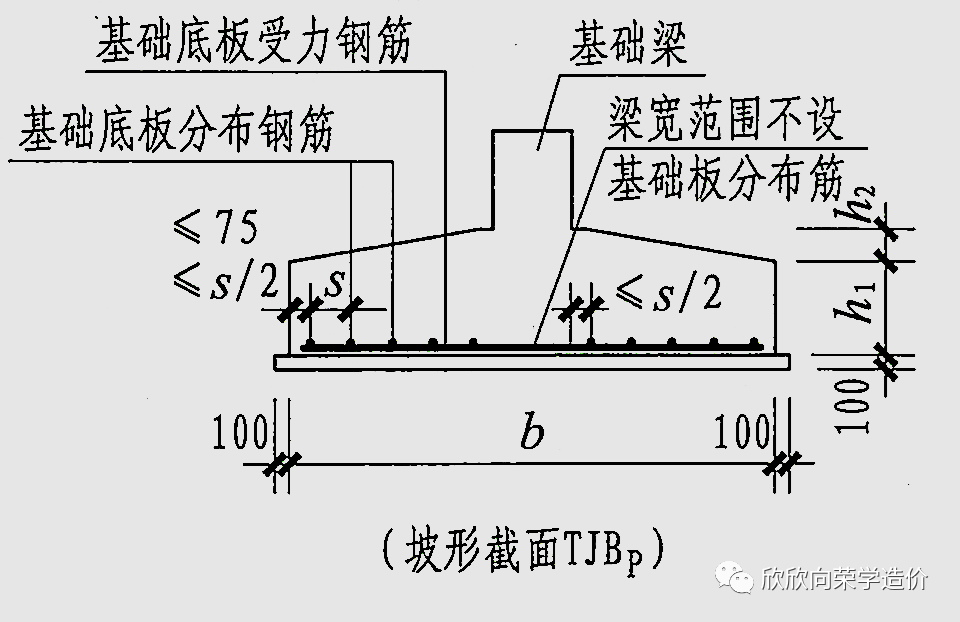

前面的文章在讲梁板式条基的分布筋，在基础梁范围内不设置分布筋，如图15所示。

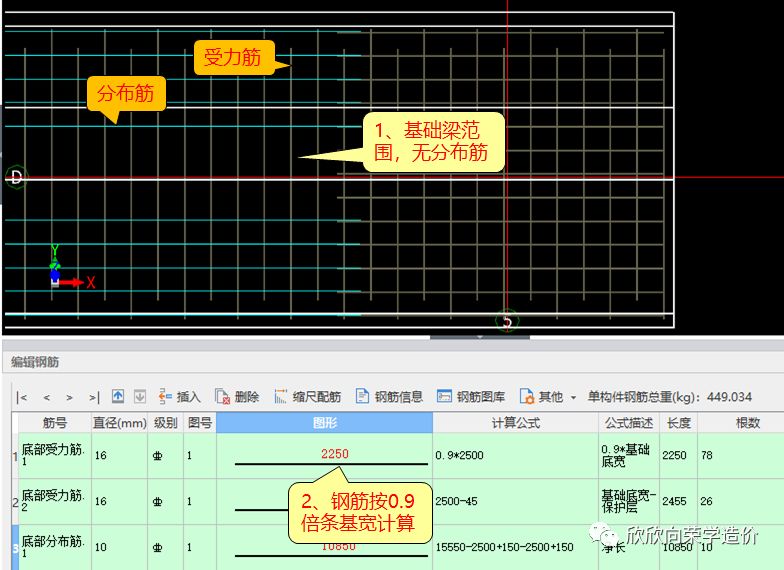

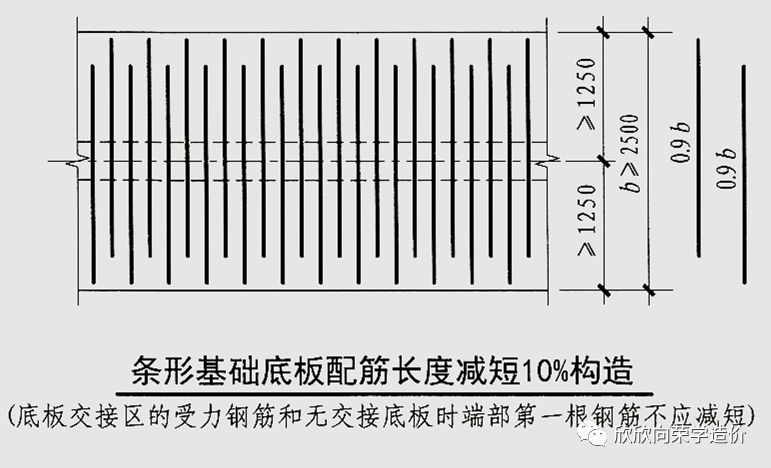

图纸的条基宽度是2500宽，图集规定大于等2500时，受力筋长度是0.9倍的条基宽，受力筋排布，如图16所示。
我们看看软件能不能处理，如图17所示。
可以看出软件都可以正确处理，剩下的条基与基础梁用同样的方法处理即可，细心的同学会发现这份图纸有基础梁水平加腋，最后设置即可，方法可以参考《认识基础梁加腋构造》。
今天讲了条形基础的绘制方法，其实比较简单，希望对还没有接触过条基的同学，以后绘制有所帮助。
