CAD“钢筋符号”：如何在CAD软件中输入“钢筋符号”字体
CAD“钢筋符号”专用字体链接
链接：https://pan.baidu.com/s/1htaB0Te
密码：kr8c
CAD图纸集应用教程
0
1
添加“钢筋字体”到CAD字体库内
●钢筋符号SHX字体库：将下载好的“SHX字体”解压到文件内部，全选之后Ctrl+C复制上；
●CAD安装路径：右键选择“CAD图标”，选择“打开文件所在的位置”；

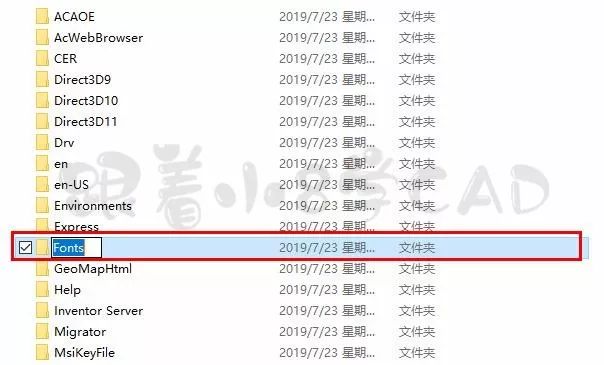

●打开字体Fonts文件夹：找到CAD软件字体Fshots文件夹；
●复制SHX到文件夹内部：打开Fonts文件夹内部，Ctrl+V粘贴刚刚复制的SHX字体；
0
2
设置CAD字体样式
●设置字体样式：输入快捷键ST，设置CAD内部的字体样式；
●新建字体样式：点击“新建”创建一个名称为“钢筋字体”的文字样式；

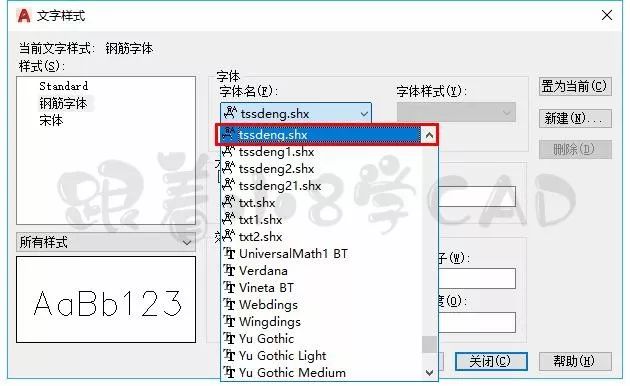

●设置字体：“字体名”选择“tssdeng.shx”；

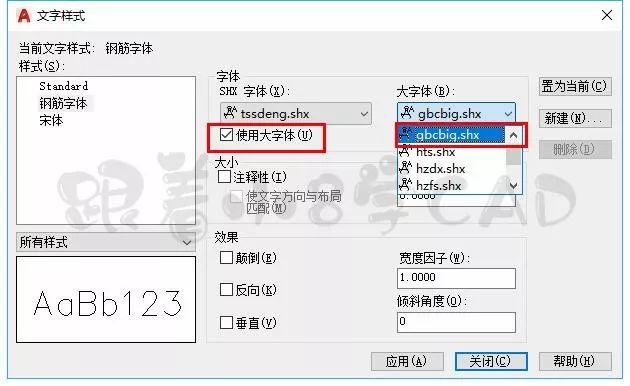

●选择大字体：勾选上“使用大字体”，选择“gbcbig.shx”；

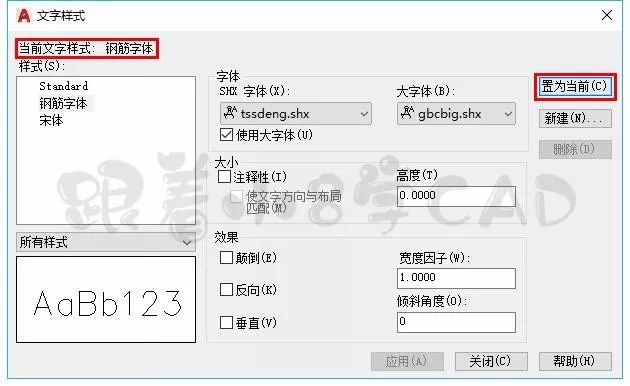

●置为当前：将刚刚创建设置的“钢筋字体”置为当前；
0
3
创建单行文字
●在CAD内部创建单行文字：输入快捷键DT创建“单行文字”；

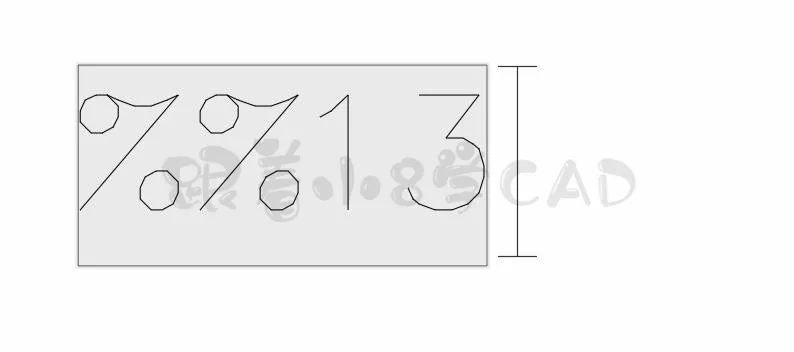

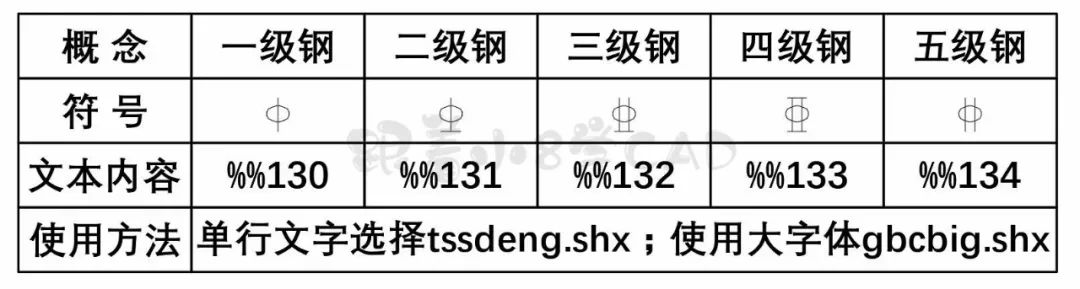

●输入对应的字体内容：在文本框内部输入对应的“字符内容”；

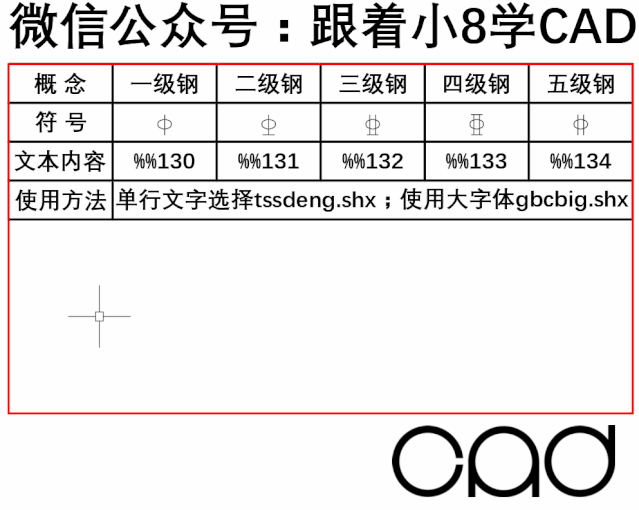

●GIF动态演示步骤：
