港博五周年 | 听大咖解读港博的建筑和LOGO

中国港口博物馆五周年馆庆来临之际，我们要推出“港博五周年”的系列介绍，请大家持续关注。

今天是第一期，我们特别有请主持港博建筑设计的程泰宁院士对港博建筑设计进行解读，请港博logo的设计者著名视觉艺术家邵建阳先生对港博logo进行设计分析，供大家深入了解港博在当今众多博物馆中的独特魅力所在。

项目地点：浙江宁波

设计时间：2011年

竣工时间：2014年

建筑面积：40987㎡

◆建筑学家，中国工程院院士程泰宁

展开全文

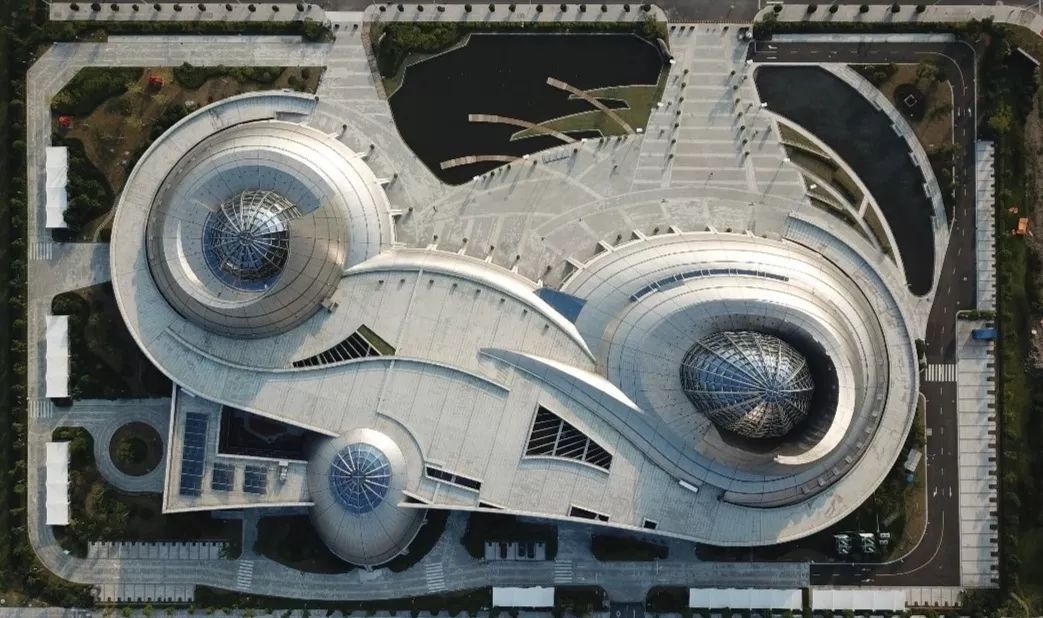

◆博物馆航拍

项目位于浙江省宁波市北仑区春晓滨海新城。由两部分功能组成：分别为中国港口博物馆、国家水下文化遗产保护宁波基地，建设用地51966平方米，总建筑面积40987平方米，地上3层、地下一层，是集文化、教育、休闲为一体的综合性博物馆。

设计立意突出海洋文化，以极富现代气息的流线造型和体现科技感的金属材质表现北仑锐意创新的发展形象；突出建筑的人视效果，使参观者能够充分体会和感受设计者的设计理念；结合城市及景观，力图使之成为公共性极强的文化休闲场所，满足现代博物馆全天候的使用要求和多样化的功能需求，增加它的吸引力及生命力。

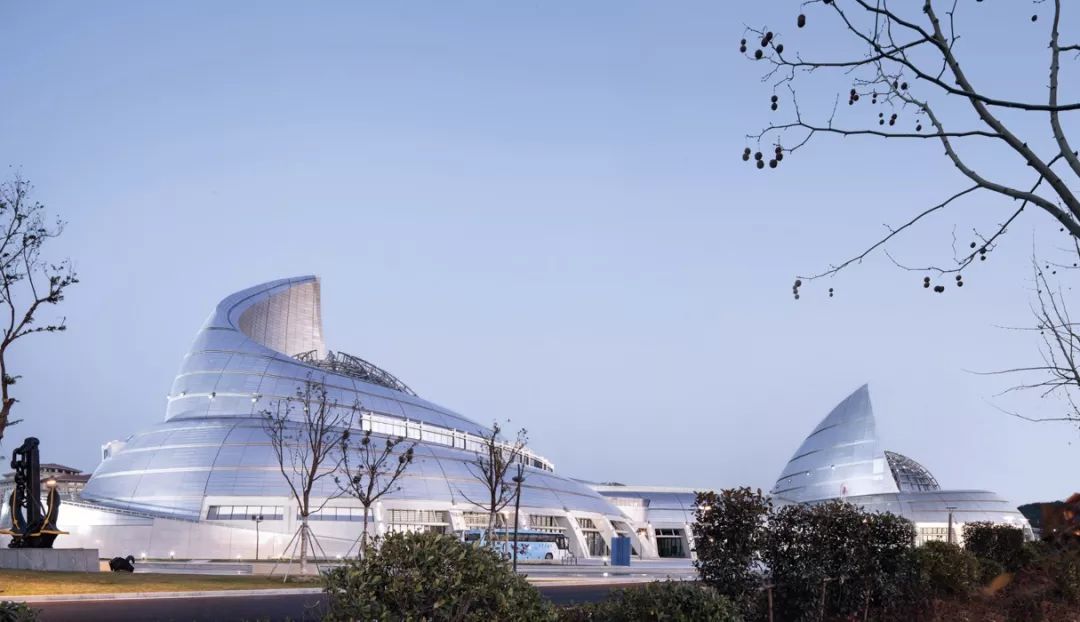

◆科技感的流线造型

中国港口博物馆的建筑工程全部按国内建筑最高奖鲁班奖要求进行建设，在施工过程中，共有10多项创新性的技术革新和工法解决了异形建筑施工难题，是在国内同类型建筑中是为数不多的采用钢筋混凝土——钢结构复合结构体系。此外，作为大型公共设施，中国港口博物馆的建筑设计中充分考虑了绿色建筑的要求，考虑了人与环境的和谐，采用了地源热泵等节能措施。尤其是地源热泵，它的工作原理是充分利用地下水冷热交换来实现制冷和供暖，可比正常空调节省30%的能源。

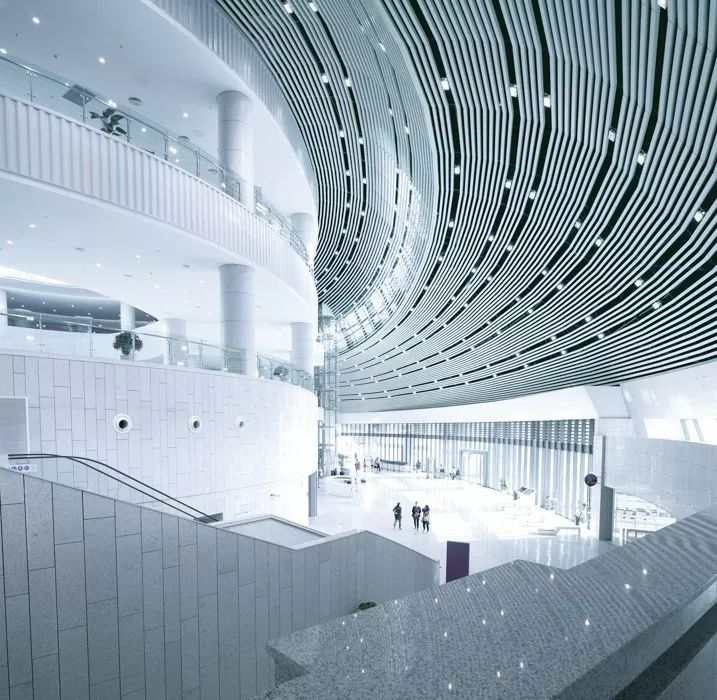

◆博物馆一角

中国港口博物馆建筑东西长240m，南北宽120m，混凝土屋面最大标高16.20m，屋面以上为玻璃穹顶和钢结构风帆，穹顶标高35m，风帆顶部标高58m。该项目主要由港口博物馆、国家水下文化遗产保护宁波基地两部分组成，总建筑面积4.1万m2。由于建筑平面双向超长且体型不规则，结构设计时，在中部设置一道防震缝(兼作伸缩缝)，将其分为左右两个结构单元，结构体系基本相同。

◆玻璃穹顶

港口博物馆主体采用钢筋混凝土框架-剪力墙结构作为水平抗侧和竖向承重的结构体系，各层楼、屋面均采用现浇混凝土梁板结构；螺旋形的壳体屋面和玻璃穹顶均采用钢框架结构，梁柱为箱形断面，框架平面外以及环向均设置钢管支撑；出屋面风帆的承重结构和支撑系统采用平面桁架结构。建筑外表面为不规则的螺旋形曲面，外围框架柱随建筑表面设计成弧形，弧线转折处增设内框架柱；混凝土板面以下各弧形柱采用钢骨混凝土结构，断面为800×1200，钢骨为H750×300×16×22；板面以上采用方钢管柱，断面为□750×300×16×22，在节点处通过构造过渡。

◆风帆体型的外层结构

对于风帆体型的建筑，规范没有给出其体型系数的规定。查询以往文献发现几乎没有针对风帆体型的研究，只有卢占斌等采用天平测力方法研究“龙脊风帆”的阻力系数，由于天平测力不能提供各位置的体型系数，因此很难从该文献中得到参考，需要采用风洞试验来获得该建筑的表面风压。

风洞试验模型采用1:150的几何缩尺比，由玻璃钢、有机玻璃和ABS塑料等材料制作而成，在整个建筑上共布置461个测点，其中在港口博物馆的风帆上布置141个测点，具体为外表面69个、内表面54个和边缘的18个测点，圆球表示测点位置。该建筑所在地的地貌为A类，在风洞中采用尖塔和粗糙元等装置进行模拟。风洞试验在浙江大学ZD-1边界层风洞中进行，水平向X轴为第一个风向角，按照逆时针方向每隔15°定义一个风向角，共24个风向角。

通过以上的详细解读

大家对我们“海螺形”的港博建筑

是不是有了更深的理解呢~

以下是有关港博logo的设计介绍

让我们一起来看看吧！

◆高级美术设计师邵建阳

◆港博的LOGO

CI-VI的核心价值是个性化创造。

港口博物馆的形象个性定位是港口，港口文化是其主线和实质内容，而不是对“博物馆”这一共性化表达。

港口博物馆是一个全新的事物，它不同于常规意义的博物馆，必须抛弃常规思维，以现代设计观念找准切入点。必须表达现代港口特征，以体现港口博物馆的“国际性、专业性、互动性、娱乐性”的综合功能及其精神面貌。

齐整码放、层层叠峦、色彩斑斓的集装箱堆场是国际现代港口所独有的一道蔚为壮观的风景线，信息巨大，气场强大，以此作为“港博“LOGO造型的核心形象元素展开设计，是准确的有价值的创作定位。

具象表达大规模的集装箱堆场是不明智的，它不是方寸之地LOGO的语言。借鉴国际近现代抽象派构成主义的美学理念及表现手法，用极简的一条直线排列、交错、分割、组合构成一个整体意象(集装箱堆场); 用从暖色到冷色、从明到暗变幻的色块(集装箱)，体现出个体在整体中的价值，由此构成一幅抽象的“港口新一天”的LOGO图像。

五彩的堆场形象归纳在深蓝底色的图形中，“深蓝”象征远洋，同时造成强烈的色彩视觉反差，以强化整体图形的视觉冲击。蓝色的圆形亦象征着地球，与方形的集装箱组合形成形体视觉反差，强烈提升了图形的凝聚感。深蓝底色中置以名称文字，明确主题。它应该是主题明确、个性鲜明、新颖的、充满活力的具有国际现代风范的。
