上期的防导员门铃已经派上用场了嘛？这次我们一起来做复古小收音机~
01
原理介绍

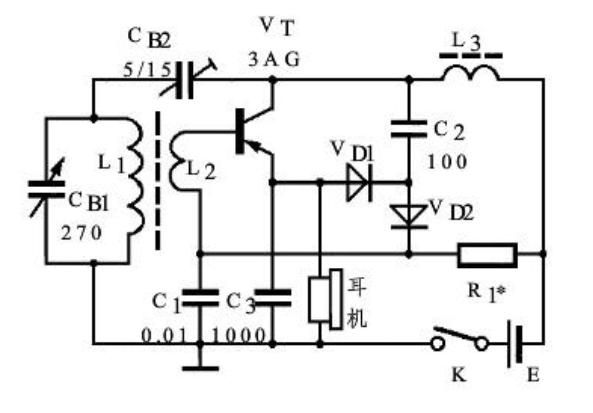

以上就是我们这次单管来复式再生收音机的电路图。
一般的单管收音机电路都是通过一个直流电阻，很小的高频扼流圈把耳机接在三极管的集电极上，这样的电路叫作集电极输出电路,往往需要较大负载的电阻才能获得一定的输出电压。
而现在却把耳机接在三极管的发射极上，因此也叫射极输出电路。
射极输出电路的重要特点是需要很小的负载电阻,以便获得一定的输出电流。而我们常用的低阻耳机作为射极输出电路的负载是非常适宜的。
从电路工作原理可知，三极管VT是一管两用，在电路中既做高放，又兼做作低频放大，对于高频信号来说，采用的仍然是集电极输出，为了不使串在发射极上的耳机感抗对高频信号产生阻碍作用，电路中增设了旁路电容C3给高频信号提供了通路。

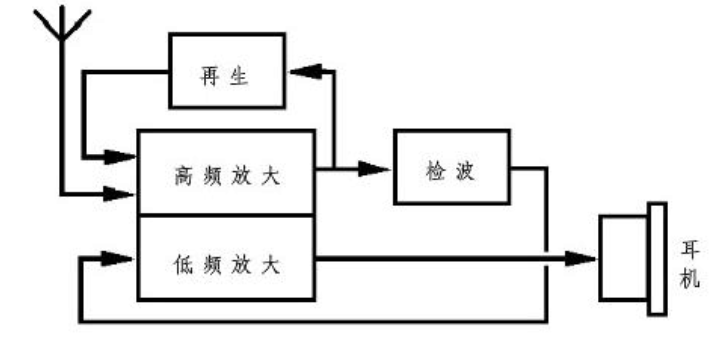

电路除采用低阻耳机外，还增加了再生电路，所谓“再生”，就是从放大后的高频信号中取出一小部分，重新送回到放大器的输入端进行放大，其原理如图1所示。
这相当于增强了输入信号，有效地提高了收音机的灵敏度和选择性。
图1 原理框图

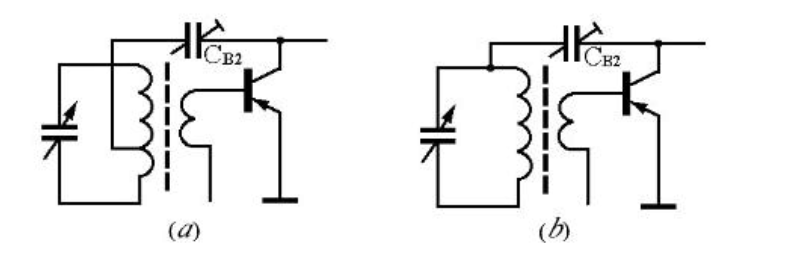

再生电路有许多种类，图2是常见的几种形式。
在电路( a )中，再生是靠磁棒调谐线圈抽头和三极管集电极之间的电容CB2产生的，CB2叫再生调节电容，它的容量可以用改锥调节，所以也叫半可变。增大CB2的容量可使再生增强，反之则使再生减弱，此外线圈抽头的位置也和再生有关，一般地讲，抽头位置越靠上，再生就越强。
电路( b )实际和( a )一样，只是取消了线圈的抽头，把CB2直接接到可变电容器的定片上。
图 2 两种再生电路
02
元器件的选用和制作
三极管
本电路选用高频三极管。
S901X系列大多可用，S8050也可用，推荐频率较高的S9018。
二极管
二极管可使用任何型号的检波二极管，目前比较容易买到的是1N60，买不到的话1N4148硅开关二极管也可尝试使用。
电感线圈
电感线圈需要自己购买磁棒与线材绕制，如不用磁棒也可使用空心PVC管绕制，但L1圈数需要适当增减。采用磁棒时，L1用多股漆包线（李兹线，有助于提高Q值）在磁棒上绕80圈，L2绕7圈。4个线头的接法在焊接时不能搞错。
可变电容
可变电容CB1 采用270pF的薄膜电容（再大一点也不是不行），其外形如图3，不要和CB2使用的微调电容搞混。微调电容能用改锥改变容量，我们购买变化范围5~15pF之间的即可。C2尽量不要使用涤纶电容，其损耗较大，会降低电路Q值。
电阻
偏流电阻R1的大小需要调试，大概在100k的数量级。调试方法我们后面会讲到。

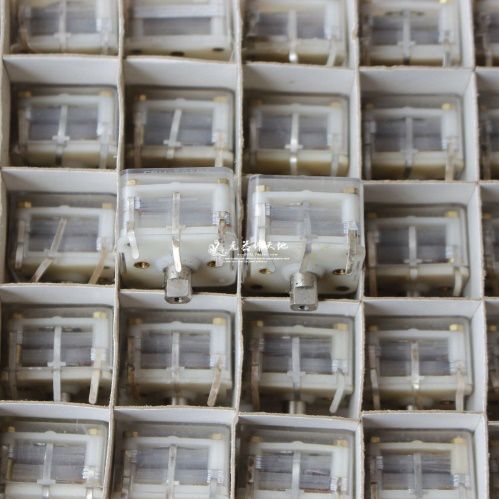

图 3 用来调谐的可变电容

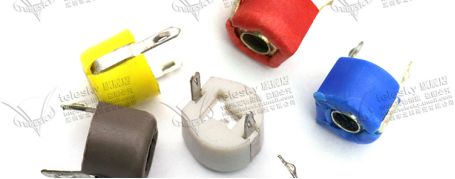

图 4 调节再生的微调电容
03
电路的调试
电路焊接完毕，经检查确认没有错焊漏焊后，即可接通电源进行调整 。
首先调整偏流电阻R1的大小：
用一个100k~200k的电位器串联一个20k的电阻接入电路，在调整的过程中用耳机监听，调整至声音足够响亮，然后测一下电位器和电阻的总阻值，换一个差不多的固定电阻上去就OK了，当然把电位器焊上去也完全可以。
如果耳机声音还不够响亮，但调低电阻就没有声音了，说明三极管质量有问题，饱和压降大，换一个三极管即可。
下一步是调整再生，接通电源后，用改锥调整微调电容的螺丝，可使得耳机中出现啸叫，这是由于再生过强产生了所谓的再生啸叫，把微调电容的容量减小，啸叫即可消除。在不产生啸叫的临界处，电路灵敏度最高。
04
成品展示
下面展示一下作者初中做的一个作品，线圈绕制只用了单股漆包线，对Q值影响很大，希望有条件的同学引以为戒。这个电路并没有采用射极输出，因此不能直接使用低阻耳机，图中变压器是用来进行阻抗匹配的。
以上就是制作一个简易的小收音机的全部内容啦，看了大佬初中时的作品，有没有对自己充满信心鸭，动手做做看8!
