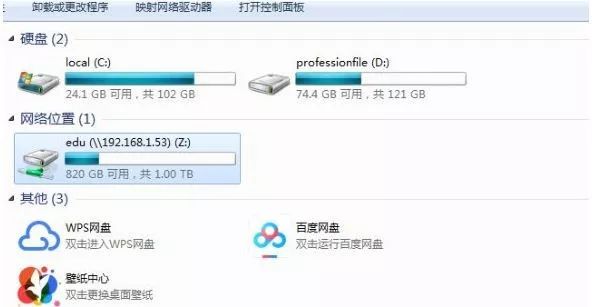

AD20进行多人协作操作的要求：需要有一个共享磁盘进行文件共享。配置仲裁主机，用于分配规划区域。配置对应控制分机。对应操作如下：此处是一个共享磁盘。
0 1

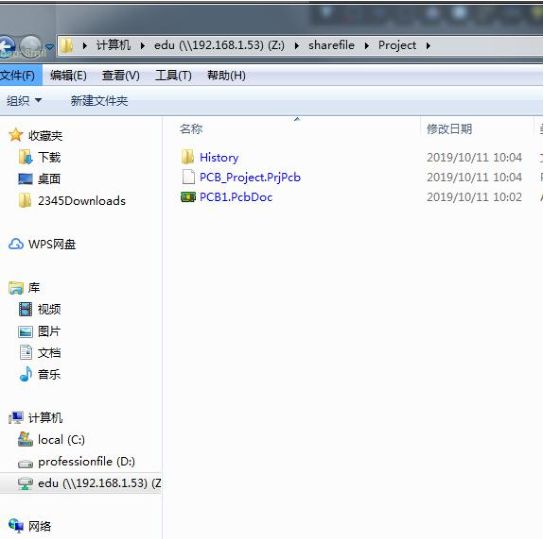

在共享磁盘内部建立一个专用的文件文档，这个专用的文件文档用于自定义

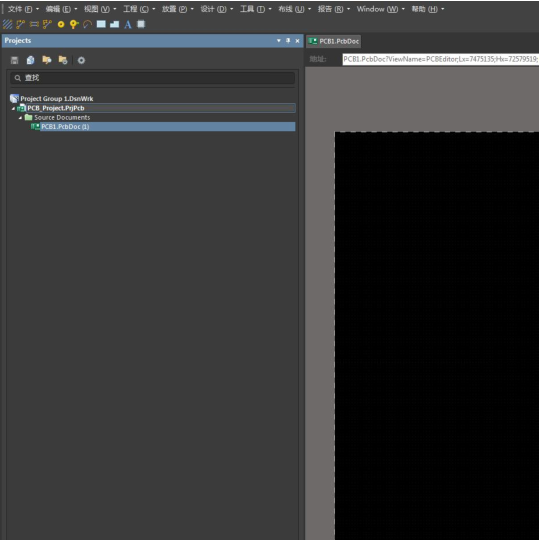

下一步我们进行两台主从机的配置设计，首先我们配置我们的主机，我们新建文件完成之后并且保存好。

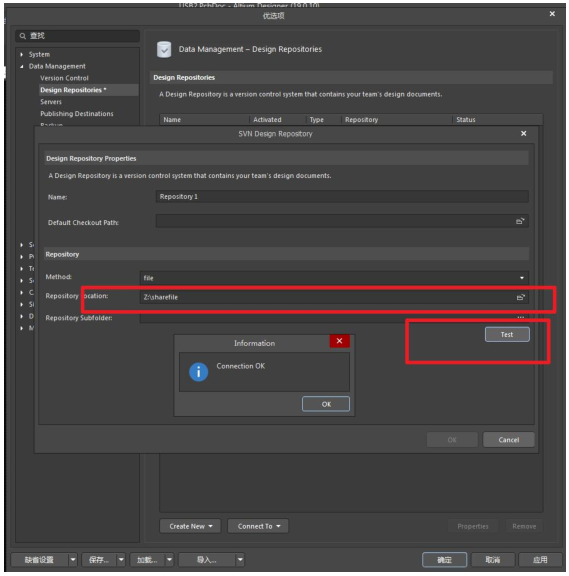

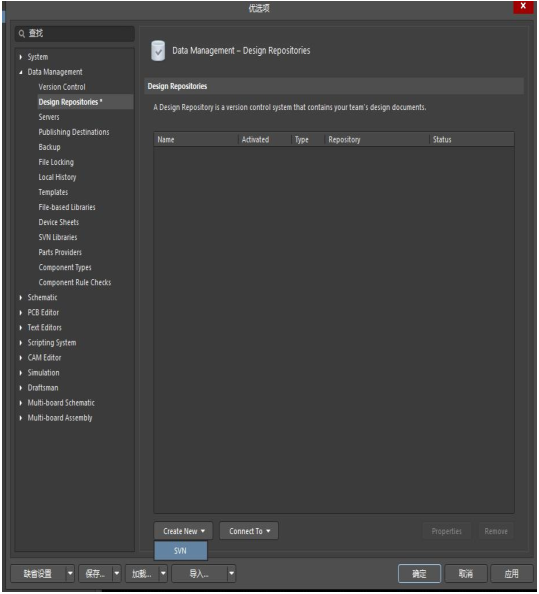

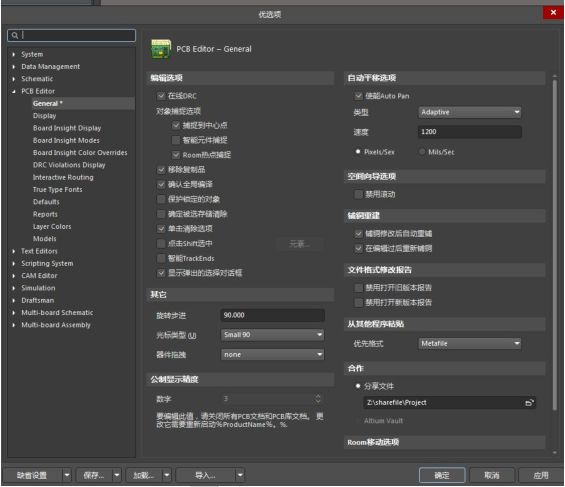

然后打开op或者我们的tp,我们进行系统参数的设置，现在我们是主机，我们作为主机就是作为SVN文件。

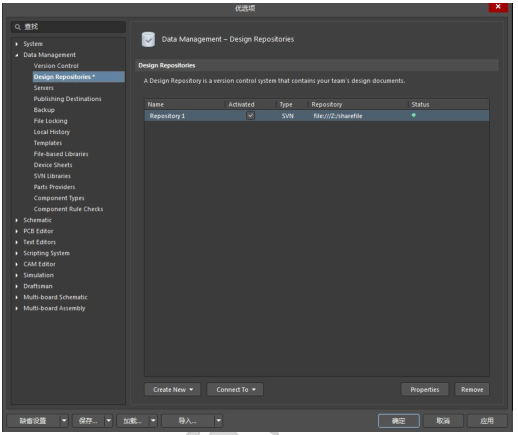

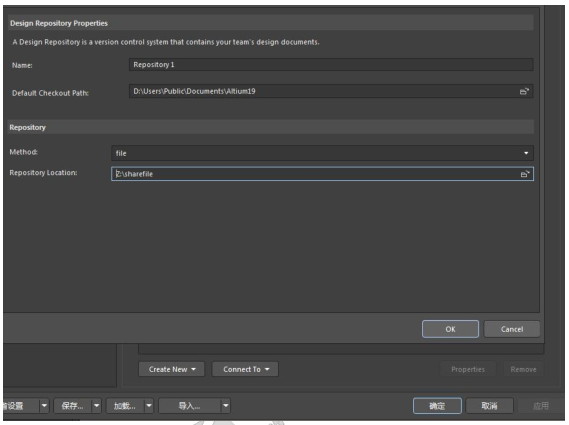

这里填写我们设置完成的文件，进行位置的建立。
0 2

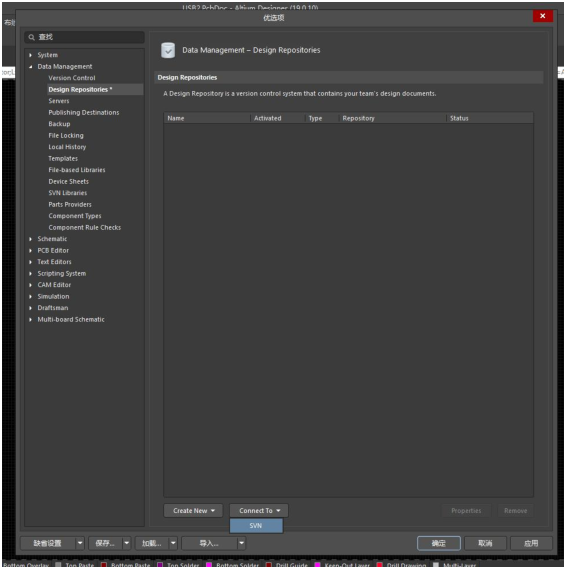

主机的SVN建立完成之后，就建立丛集的SVN链接关系。我们现在来看我们的从机应该如何进行建立。
这个时候我们的主机和从机就建立了连接的关系。然后我们在PCB界面对于我们对应的PCB图纸进行分享。 （这里从主机一起设置）
0 3

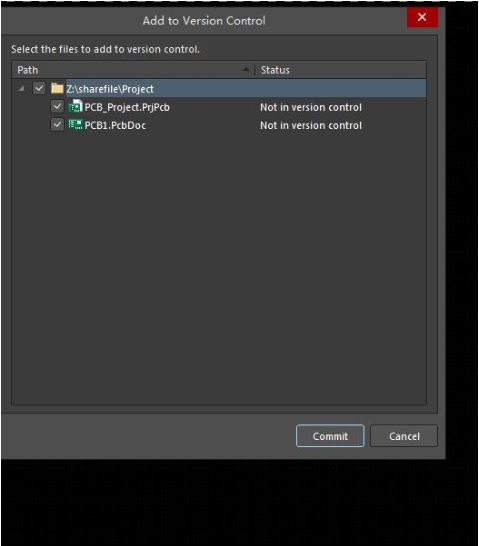

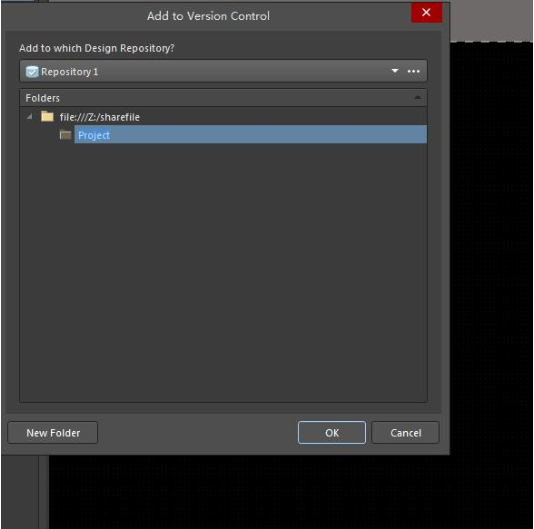

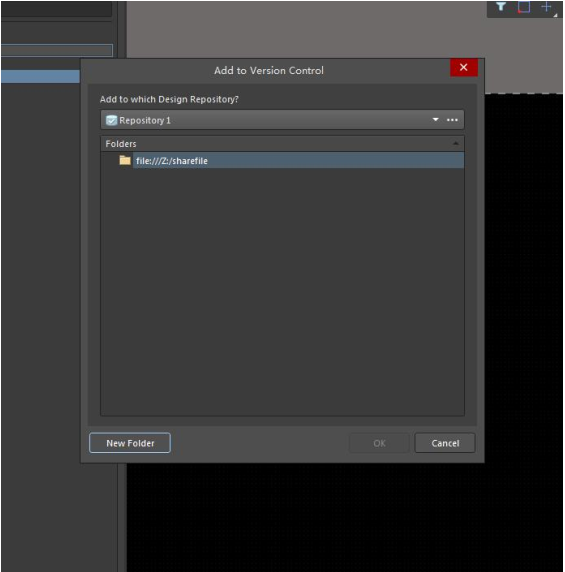

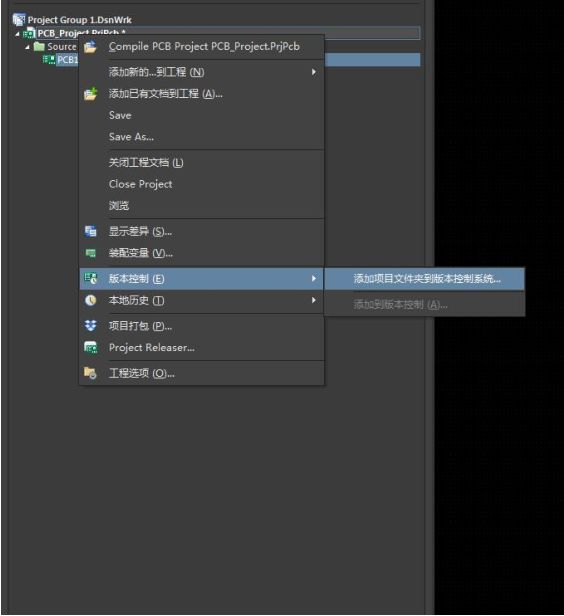

这一步我们对主机文件进行一系列的操作处理并且进行版本的控制，对我们的工程文件进行右击，然后选择我们的版本控制。

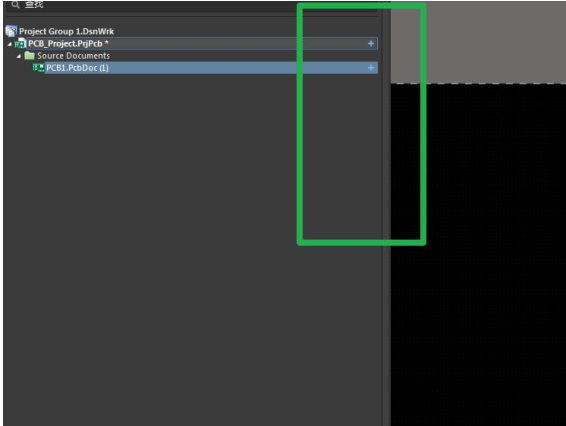

此时就会出现一个加号出现，表示我们的PCB文件进行了关联。

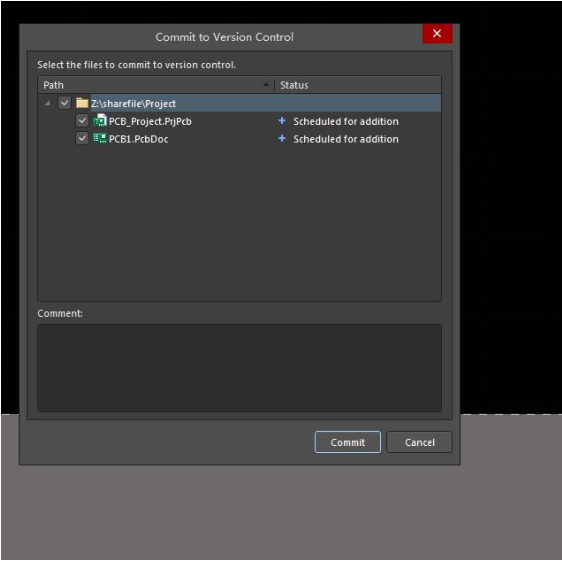

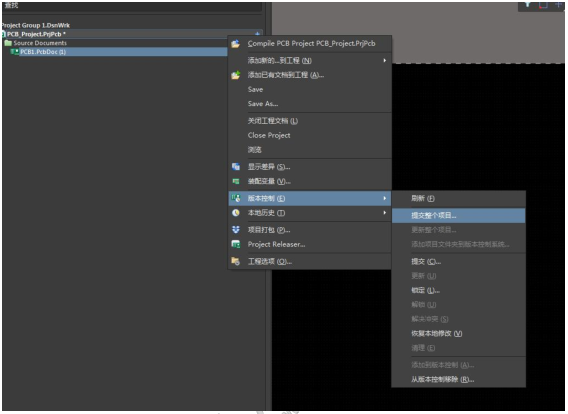

然后我们对整个工程进行右击，让偶提交工程的整个项目。
0 4

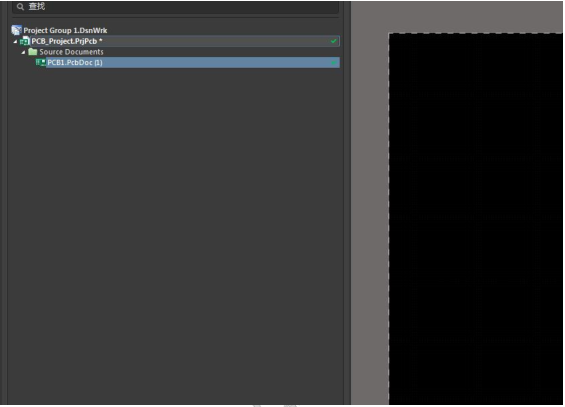

当文件提交完成之后，我们的工程文件和PCB文件就会对应的打钩。

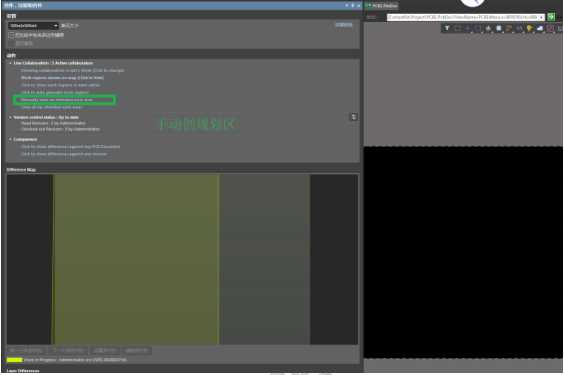

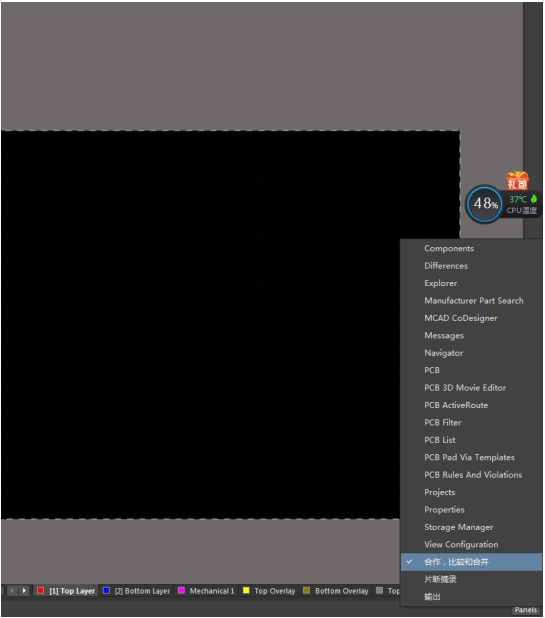

我们现在对于我们的主机的panels进行合并处理。

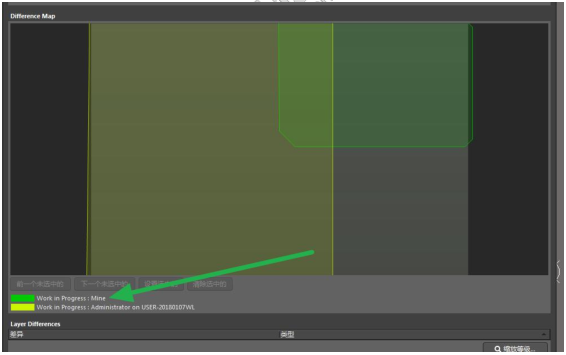

我们自己创建的区域是一个绿色，这样就完成了我们的多人协作的一个配置过程。
▼
