【消防师攻略】防火分隔构件的分类、特点和设置要求

当高层厂房(仓库) 屋顶承重结构和 屋面板的耐火极限低于1.00h，其他建筑屋顶承重结构和屋面板的耐火极限均低于0.50h时，防火墙应高出屋面0.5m以上。当建筑外墙为 难燃或 可燃性墙体时，防火 墙应凸出墙的外表面0.4m以上，且防火墙两侧的外墙均应为宽度不小于2.0m的不燃性墙体，其耐火极限不应低于外墙的耐火极限。如果建筑外墙为不燃性墙体，防火墙可以不凸出墙的外表面，在紧靠防火墙两侧的门、窗、洞口之间最近边缘的水平距离不应小于2.0m；若门、窗、洞口采取设置乙级防火窗等防止火灾水平蔓延的措施时，该距离可不限。防火墙结构要求见图2-11。

防火墙上不应开设门、窗、洞口，确需开设时应设置不可开启或防火墙火灾时能自动关闭的甲级防火门、窗。本规定为通用规定，适用于所有建筑物。可燃气体和甲、乙、丙类液休的管道严禁穿过防火墙。防火墙内不应设置排气道。

防火墙与防火隔墙虽然都是竖向防火分隔构件， 但二者具有本质上的区别：

①防火墙可用在建筑内部，也可用在建筑外部；防火隔墙只能用在建筑内部。

②防火墙的耐火极限不应低于3.0h，防火隔墙的耐火极限根据分隔部位的需要确定。

③防火墙结构上要求设在承重构件上；防火隔墙无此要求。

④防火隔墙上可开设门、窗、洞口，且所设置的门、窗的类型及耐火极限跟随分隔部位的不同有不同的要求；而防火墙一般情况下不允许开设，当必须开设时只能设置不可开启的或火灾时可自行关闭的甲级防火门窗，并且对开口的位置也有限制。因此，即使耐火极限相同，需要使用防火墙的部位也不能使用防火隔墙代替。

防火墙的检查方法：测量防火墙两侧的门、窗、洞口之间最近边缘的水平距离。沿防火墙现场检查管道敷设情况、墙体上嵌有箱体的部位，核查防火封堵材料、保温材料产品与市场准入文件、消防设计文件的一致性。

0 3

PART

防火卷帘

防火卷帘不是建筑必备构件，可根据设计需要设置。

①分类。

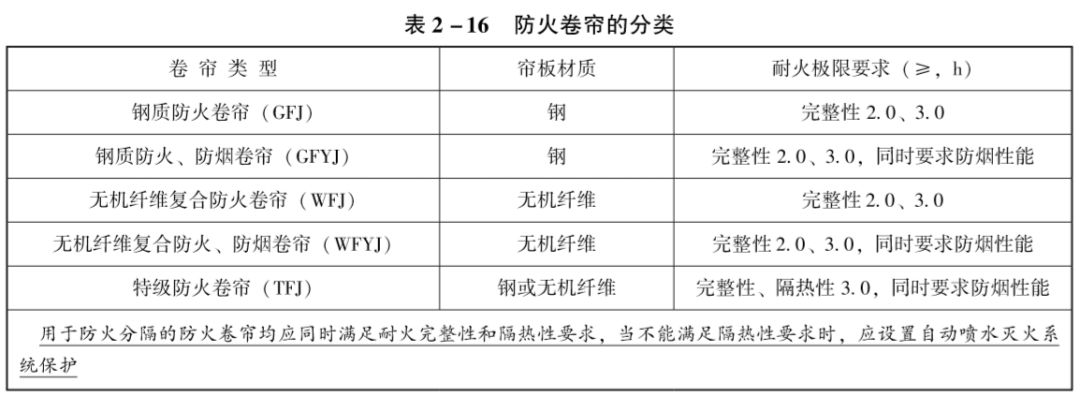

按照构成材料，防火卷帘分类见表2-16。

②组成。

防火卷帘由帘面、座板、导轨、支座、卷轴、箱体、限位器、卷门机、手动拉链、控制箱(按钮盒)、探测器组组成，其外形见图2-12，卷门机见图2-13。

③安装。

安装时，钢质防火窗窗框内应 充填水泥砂浆。窗框与墙体应用预埋钢件或膨胀螺栓等连接牢固，其 固定点间距不宜大于600mm。

④功能调试。

a. 通电功能调试。

b. 备用电源调试。

c. 故障报警功能调试。

d. 自动控制功能调试。

e. 手动控制功能调试。

f. 自重下降功能调试。

g. 防火卷帘用卷门机的调试。

h. 防火卷帘运行功能的调试。

04

PART

防火门

①分类。

按正常时开启状态分为常开、常闭两种，按耐火性能分为A、B、C三类，耐火极限分别为1.5h、1.0h和0.5h。常用的甲、乙、丙级防火门都是A类。C类防火门为非隔热型。

②选型。

在建筑内部经常有人通行处宜用常开防火门。在防火隔墙上开设的门口一般用乙级防火门，在防火墙上开设的门口应采用甲级防火门。高层建筑，人员密集的公共建筑、人员密集的多层丙类厂房，甲、乙类厂房(简称“一高、两密、一甲乙”)的封闭楼梯间应用乙级防火门，其他建筑的封闭楼梯间可用双向弹簧门。防烟楼梯间及其前室通常都为乙级防火门，但连接避难走道的防烟前室，要求防火分区开向前室的门采用甲级防火门，前室开向避难走道的门可采用乙级防火门。当防烟楼梯间用于地下大于20000㎡的不同区域连通时，其前室的门、楼梯间的门都要求用甲级防火门。建筑内部各类管道检修口的门至少应采用丙级防火门，但防排烟管道的检修口应采用乙级防火门。变形缝附近的防火门设在楼层较多侧，且开启时不应跨越变形缝(包括沉降缝、收缩缝、防震缝)。

③性能要求。

除管井检修门、住宅户门外，其他位置的防火门都应有自行关闭功能。双扇防火门应有按顺序自行关闭功能(设置顺序闭门器)。甲、乙、丙级防火门要求同时具备耐火完整性和隔热性，关闭后应具有防烟性能。常开防火门应能在火灾时自行关闭，并应具有信号反馈的功能。

④安装。

钢质防火门门框内填充水泥砂浆，固定点间距不宜大于600mm。门扇与上框的配合活动间隙不应大于3mm。双扇、多扇门的门扇之间缝隙不应大于3mm。门扇与下框或地面的活动间隙不应大于9mm。门扇与门框的搭接尺寸不小于12mm。

0 5

PART

防火窗

按启闭状态分为常开、常闭两类； 按耐火性能分为A类(隔热型)、C类(非隔热型)。甲、乙、丙级防火窗都是A类防火窗。甲级防火窗耐火极限不低于1.5h，乙级不低于1.0h，丙级不低于0.5h。防火隔墙上的窗口一般用乙级，防火墙上的应采用甲级。

现场手动启动防火窗窗扇启闭控制装置时，活动窗扇应灵活启闭无卡阻。用专用测试工具，使活动式防火窗任一侧的火灾探测器发出模拟火灾报警信号，活动式防火窗接到消防控制室发出的关闭指令后，应自动关闭并应将关闭信号反馈至消防控制室。安装在活动式防火窗上的温控释放装置动作后，活动式防火窗应在60s内自动关闭。

0 6

PART

防火阀、排烟阀、排烟防火阀

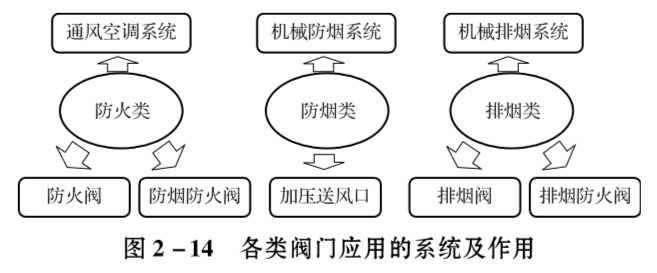

建筑内的通风空调系统、防排烟系统管道贯穿建筑各部分，是火灾烟气蔓延的另一个通道， 因此需要在管道中采取分隔措施。图2-14中的各类阀门就是用于管道防火分隔的重要构件。

①排烟阀。

火灾发生时，消防联动控制器输出联动控制信号将阀门打开，或者人工手动打开阀门，排烟阀开启的动作信号，作为排烟风机启动的1个联动触发信号，再与该排烟分区内的任一探测器信号逻辑“与”运算为真时，由消防联动控制器控制排烟风机的启动。2018年8月1日起实施的《建筑防烟排烟系统技术标准》GB51251-2017第5.2.2条规定：系统中任一排烟阀或排烟口开启时，排烟风机、补风机自动启动。排烟阀手动或电动开启后，只能手动复位恢复到关闭状态。

组成及特点：由阀体、叶片、执行机构等部件组成。产品规范未要求设有自动熔断装置，当作为排烟口时，有些产品增设了自动熔断装置。排烟过程中，如管道烟气温度达到280℃，排烟口自动熔断装置要立即熔断，依靠机械执行机构关闭排烟口。工程中还经常用到板式排烟口，安装在建筑物的墙上、顶板上和防烟前室，也可直接安装在排烟风道上。火灾发生时，在消防联动控制器联动控制或手动作用下将排烟口打开进行排烟。打开后也可产生反馈信号，作为联动排烟风的触发信号。

②排烟防火阀。

常开型阀门则通常设在排烟风机入口处设置常开排烟防火阀，当管道中排放的烟气温度达到280℃时熔断装置自动熔断，阀门关闭，同时联锁排烟风机停止。

需要说明的是，表2-17中虽然只列出了平时为“开启”状态的排烟防火阀，但在实际工程中也有平时为“关闭”状态的排烟防火阀，这类阀门通常用在排烟支管上，由于产品规范和其他相关规范均未做明确规定，对其特点及应用这里不做深入解释。

组成及特点：由阀体、叶片、执行机构和温感器等部件组成。应有温感器(280℃自动熔断装置)，宜有手动、电动(24V) 关闭功能。

检查方法：参照防火阀。

试题演练

Q:

关于防火阀和排烟防火阀在建筑通风和排烟系统中的设置要求，下列说法中错误的是（ ）。

A. 排烟防火阀开启和关闭的动作信号应反馈至消防联动控制器

B. 防火阀和排烟防火阀应具备温感器控制方式

C. 安装在排烟风机入口总管处的排烟防火阀关闭后，应直接联动控制排烟风机停止运转

D. 当建筑内的每个防火分区的通风、空调系统均独立设置时，水平风管与竖向总管的交接处应设置

A:

【答案】D

【解析】当建筑内每个防火分区的通风、空气调节系统均独立设置时，水平风管与竖向总管的交接处可不设置防火阀。

Q:

对某高层办公楼进行防火检查。设在走道上的常开式钢制防火门的下列检测结果中，不符合现行国家标准要求的是（ ）。

A. 门框内充填石棉材料

B. 从消防控制室手动发出关闭指令，防火门联动关闭

C. 双扇防火门的门扇之间间隙为3mm

D. 防火门门扇的开启力80N

A:

【答案】A

【解析】应采用水泥砂浆填充。

Q:

下列关于防火墙与防火隔墙的说法正确的是（ ）。

A. 二者的构件分类相同

B. 二者的结构要求相同

C. 二者的耐火极限不同

D. 二者的承载能力不同

A:

【答案】A

【解析】二者的结构要求完全不同，防火墙需要设在梁、框架等承重结构上，防火隔墙不要求。二者的耐火极限可以相同。防火隔墙不需要考察承载能力。

Q:

下列应设置排烟阀的部位有（ ）。

A. 空调通风系统的竖向与水平风管交接处

B. 走道墙壁排烟口处

C. 排烟风机与排烟总管的交接处

D. 吊顶的排烟口处

E. 防火分隔处变形缝两侧

A:

【答案】BD

【解析】空调通风系统在“一区、两间、一缝、一相交接处”需要设的是防火阀。安装在机械排烟系统各支管端部（烟气吸入口）处的是排烟阀。

Q:

下列关于防火卷帘、防火门、防火窗的分类及性能要求的说法不正确的有（ ）。

A. 防火卷帘应同时满足耐火完整性和隔热性要求

B. 防火门按耐火性能可分为A、B、C三类

C. 甲级防火门具备隔热性但不具备耐火完整性

D. 防火卷帘、防火门、防火窗都应具备防烟性能

E. 防火窗按耐火性能可分为A、B、C三类

A:

【答案】ACDE

【解析】 选项A，普通钢质防火卷帘不要求隔热性。不具备隔热性的防火卷帘作为防火分隔构件时，应设置冷却系统。选项C，所有防火门都应具备完整性。甲级防火门为A类防火门，为隔热型防火门。选项D，无机纤维复合防火防烟卷帘、特级防火卷帘要求防烟性能，其他不要求。防火门、防火窗均要求防烟性能。选项E，防火窗只有A、C两类。
