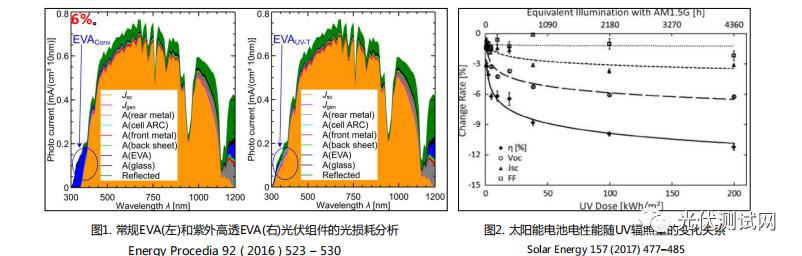

目前，提高太阳能电池的蓝光响应是太阳能电池增效的主要方向之一。充分利用短波段光源，组件的Jsc可提高(1.3±0.13%) 或0.5 mA/cm²。因此，太阳能电池表面钝化层紫外稳定性对于组件的长期可靠性至关重要。
p-PERC电池正面SiNx作为钝化层，有研究表明电性能会随着紫外辐照量增加而呈衰减趋势，最大效率衰减可达。

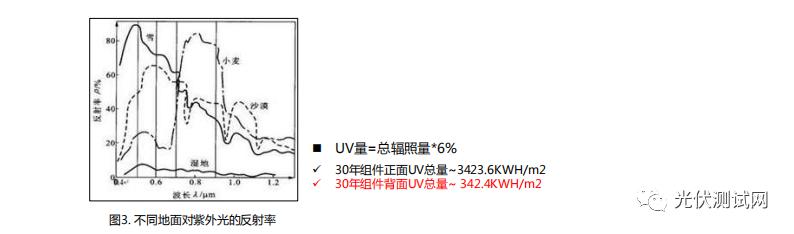

双面组件背面由于地面的反射，也会受到约正面10%的紫外光照射。有研究发现，BiPERC电池背面为Al2O3/SiNx叠 层，在短时间紫外光照射，钝化质量会得到加强，电池效率增加。
虽然BIPERC电池背面钝化层相对于正面具有更好的紫外稳定性，但随着UV辐照量增加，电池效率依然会出现衰减。
报告致力于研究并改善PERC电池表面钝化层的紫外稳定性。
报告要点：
p-PERC电池背面钝化结构中， Al2O3/SiNx的UV稳定性比 SiOx/SiNx 及 SiNx 稳定性更好；
当p-PERC电池正面为Al2O3/SiNx叠层时，经UV照射后，相对于正面只有SiNx的PERC电池，电池效率衰减明显增大。主要是因为UV照射后，增加了Al2O3/SiNx叠层的固定负电荷密度，导致表面复合速率增加,使Isc和Voc衰减进一步增大，导致电池效率的降低。
增加Al2O3钝化层膜厚，可提高BiPERC电池背面的紫外稳定性；但随着受到UV辐照量增加，高能UV造成的Si-H破坏增加，使表面缺陷浓度增加，增加了表面复合速率。
BiPERC电池背面SiNx折射率增加，低波段的紫外光透过SiNx照射到Si表面的辐照量降低，减少了表面缺陷密度，提高钝化层的紫外稳定性。
通过对BiPERC电池背面Al2O3/SiNx叠层进行优化（增加Al2O3膜厚和SiNx折射率），可改善电池背面的紫外稳定性，增加电池背面发电效率，提高组件的发电能力。
采用具有光谱下转化功能的胶膜材料，将紫外光转化成可见光，提高光吸收有效利用率, 并且可以改善p-PERC电池和组件的UV稳定性，建议重点关注。
报告免费获取一周，先到先得！如需获取报告原文，请将本文转发至朋友圈，并按留言区提示操作。
免责声明：本公众号原创或转载文章仅代表作者本人观点，公众号平台对文中观点不持态度。如内容有不实或者侵权，请留言与本站联系。返回搜狐，查看更多
