断路器整定值是指断路器整定的动作电流。比如一个断路器额定电流是200A，即In=200。

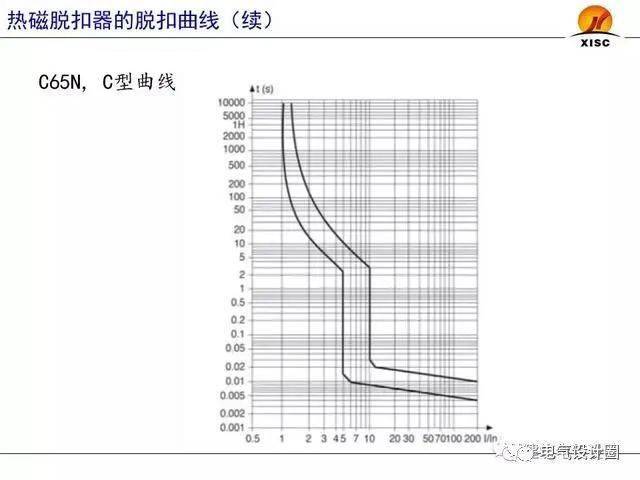

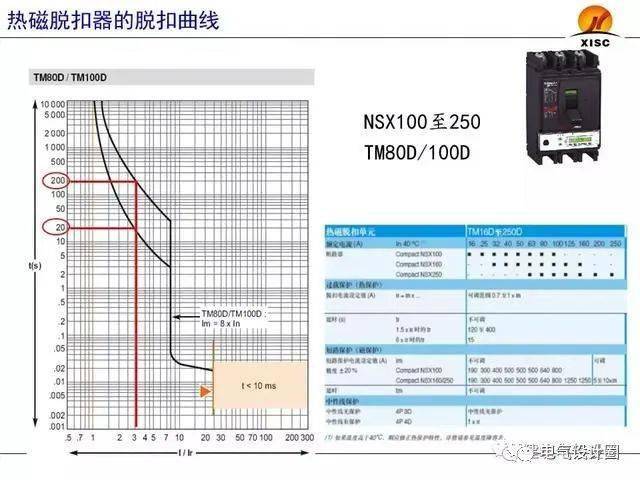

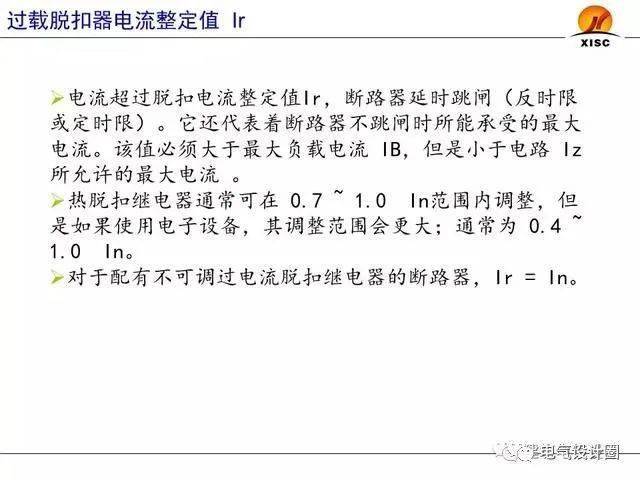

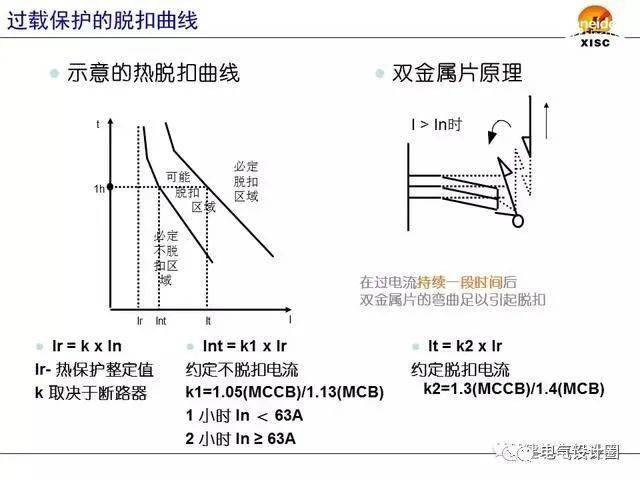

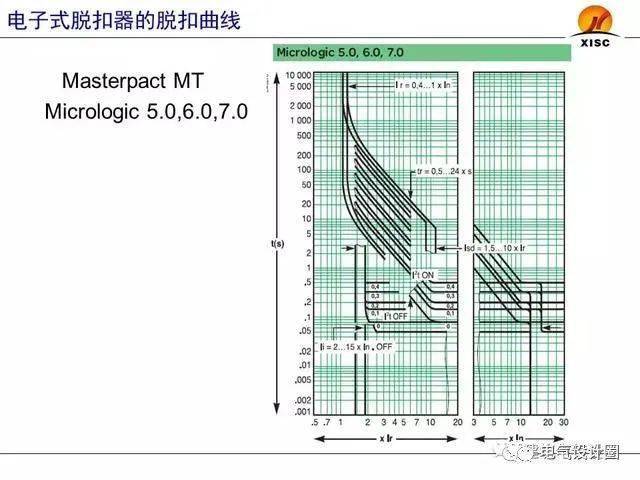

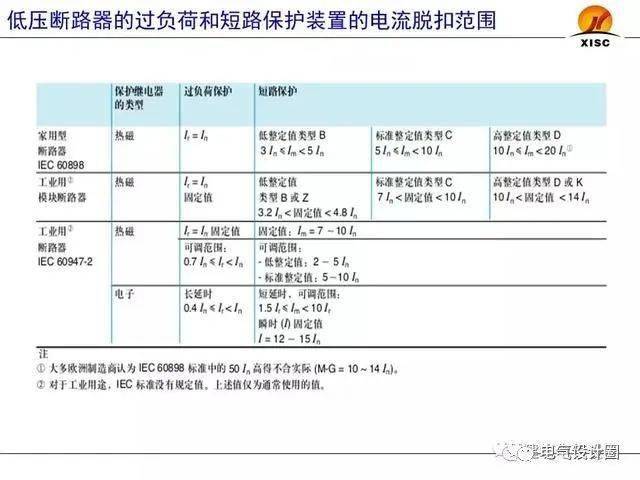

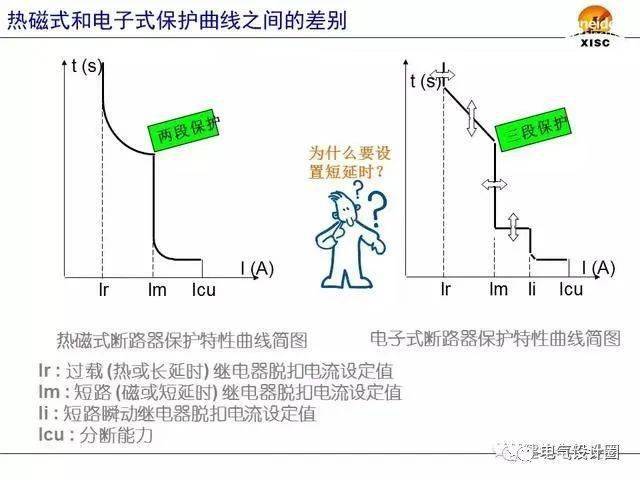

一般塑壳的热保护可整定的范围为0.6-1In，如果整定为0.6，则表示整定值为120A，即电流超过120A时，断路器会在一定时间后分闸（具体的分闸时间参照断路器的电流时间曲线）。

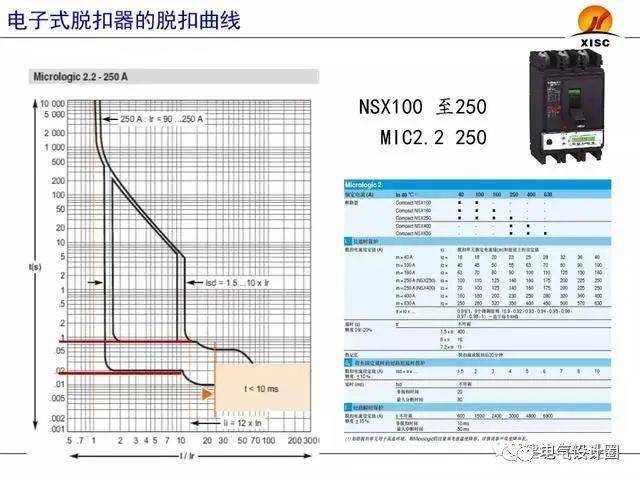

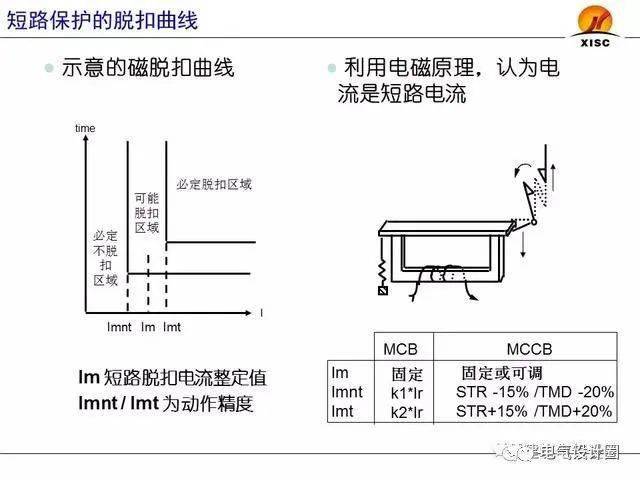

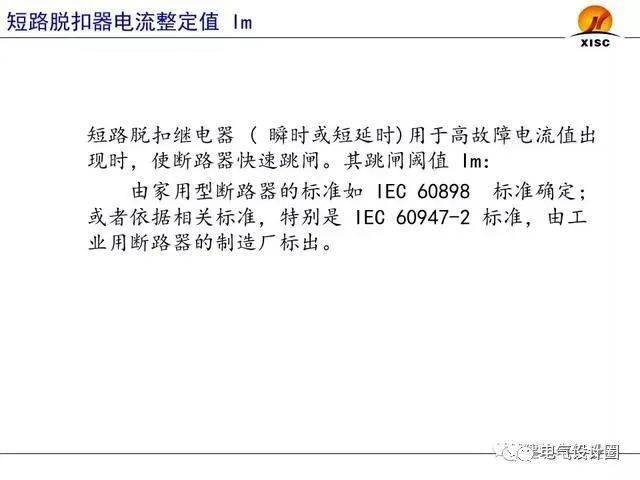

另有一个电流是短路保护电流Isd。可整定的范围一般为4-12Ir。如果整定为10（10Ir,如前即1200A），则电流一旦过1200A，断路器马上跳闸（没有延时）。

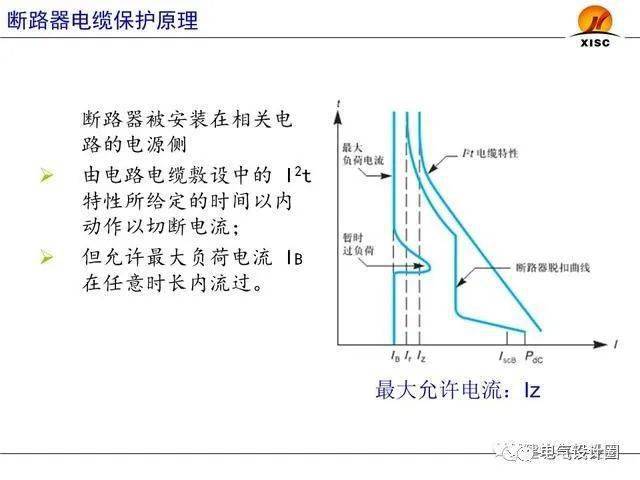

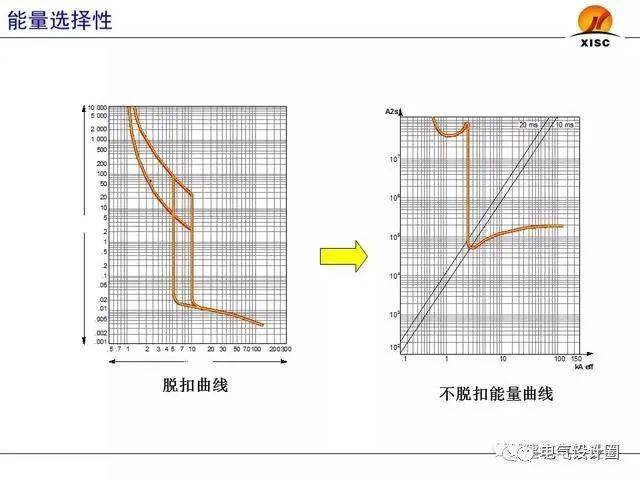

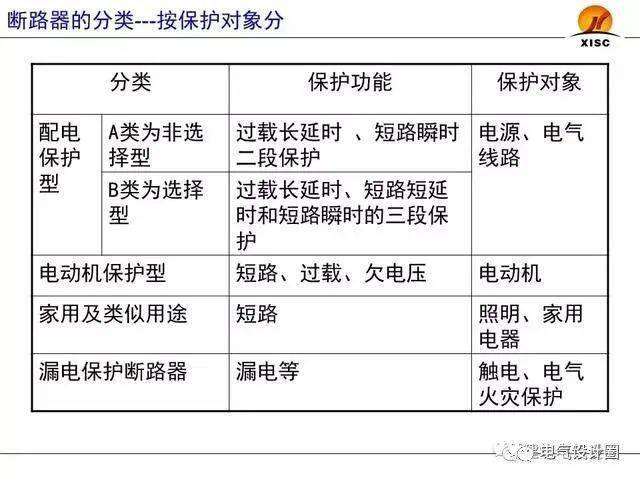

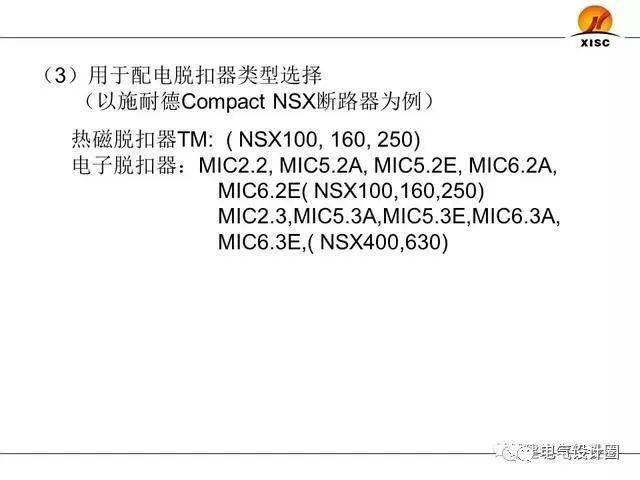

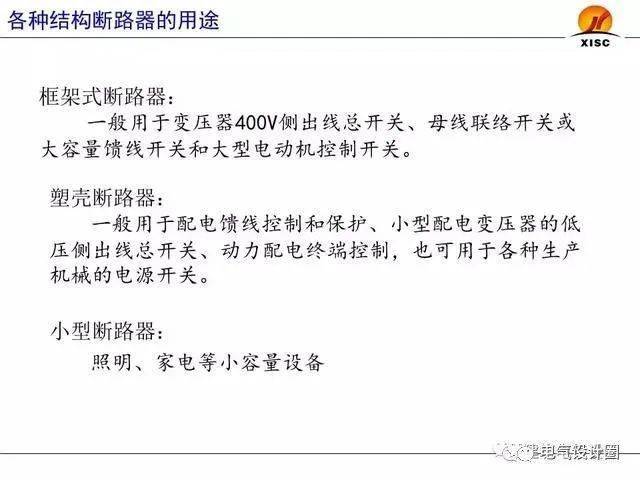

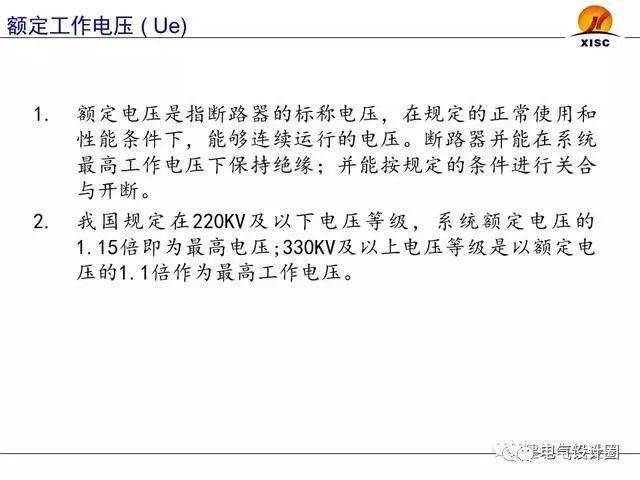

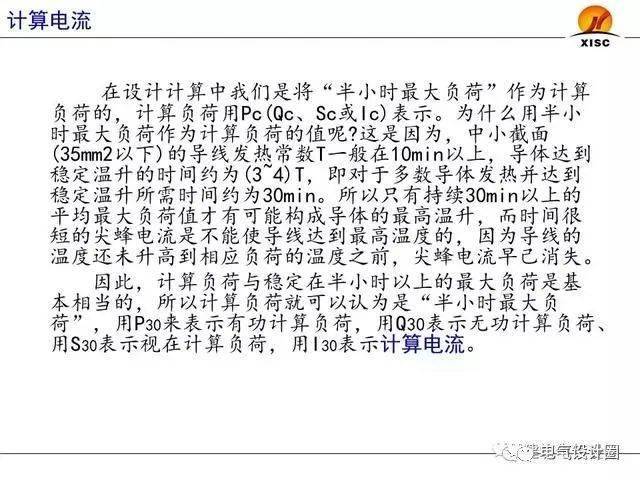

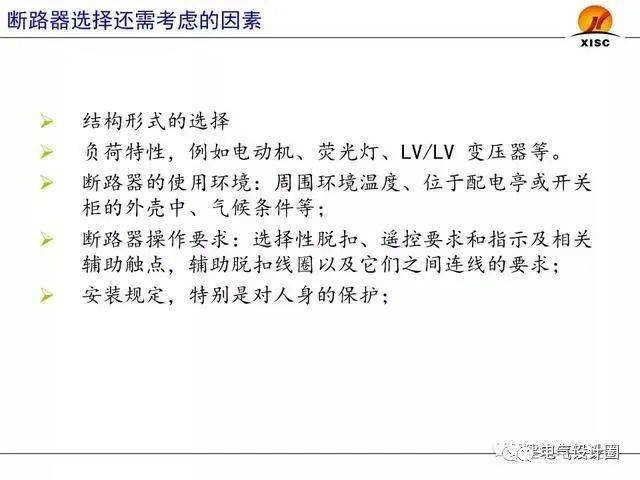

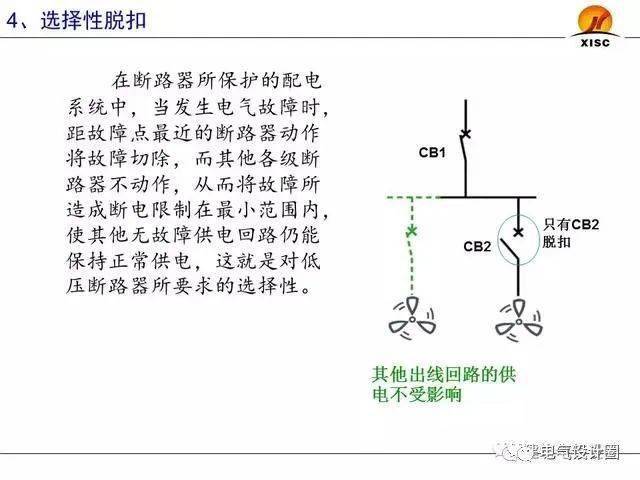

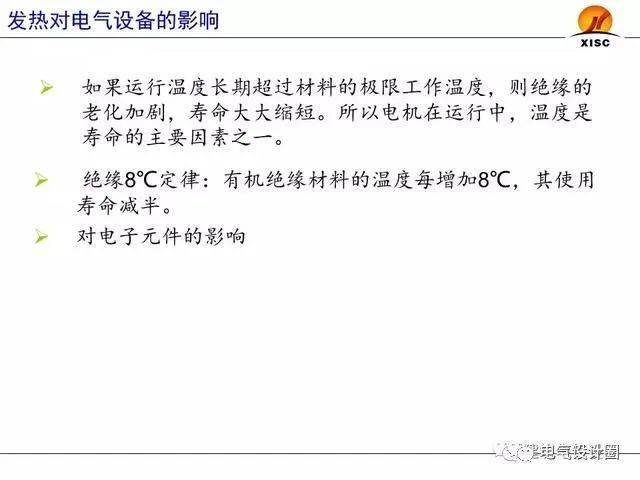

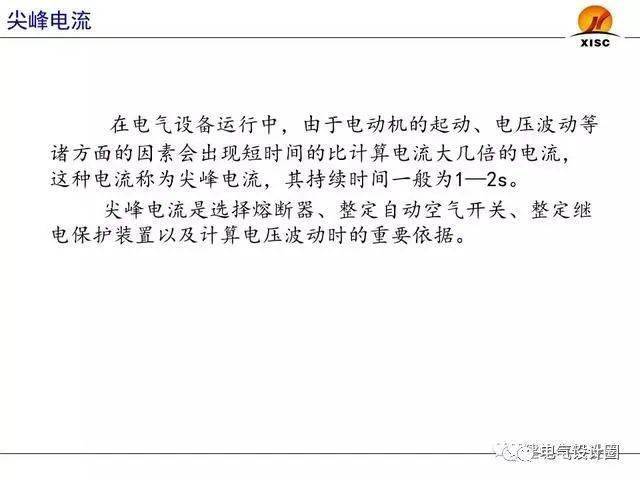

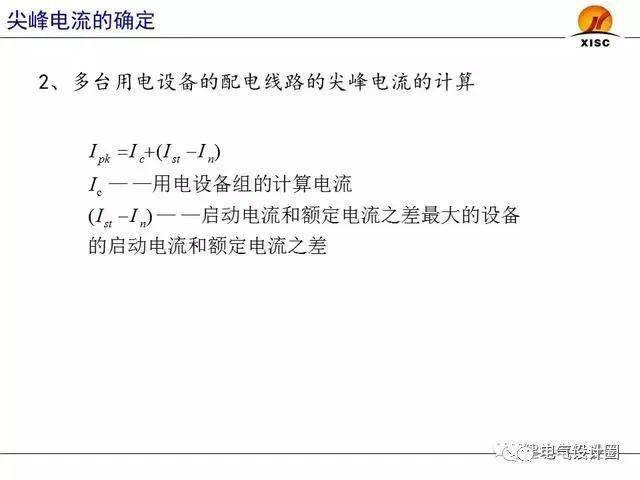

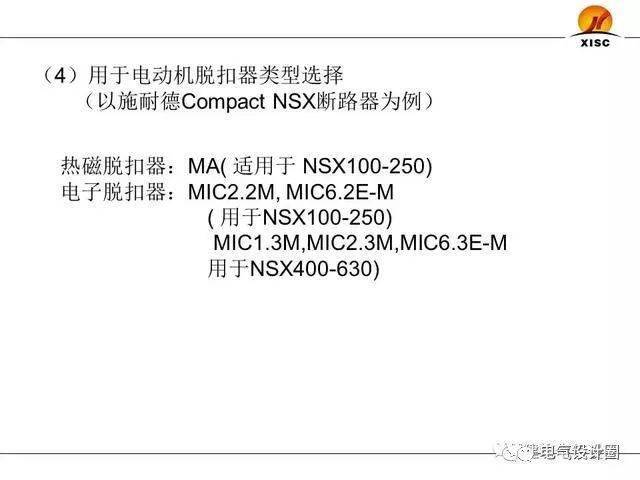

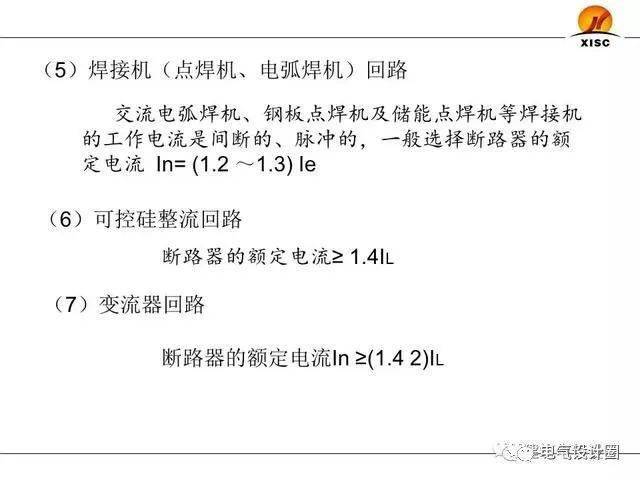

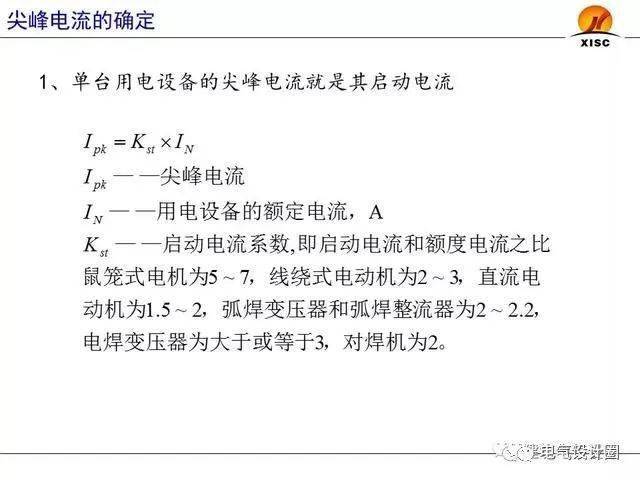

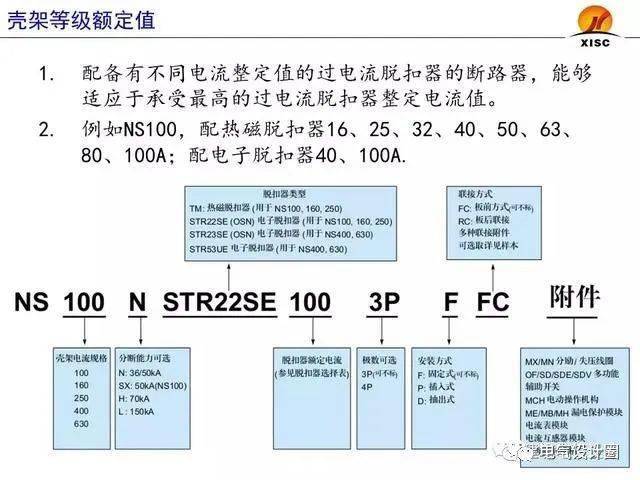

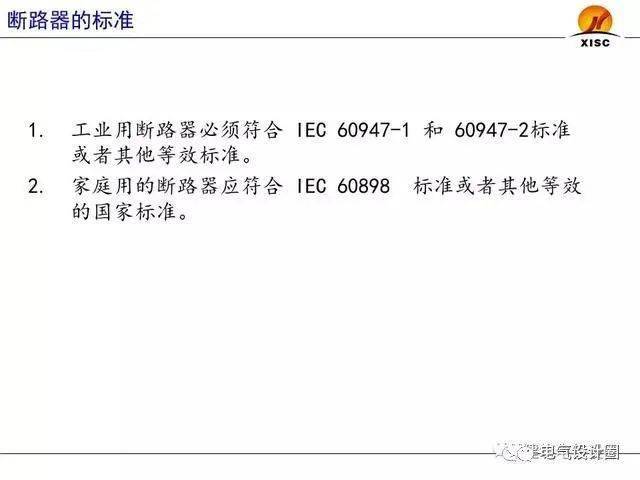

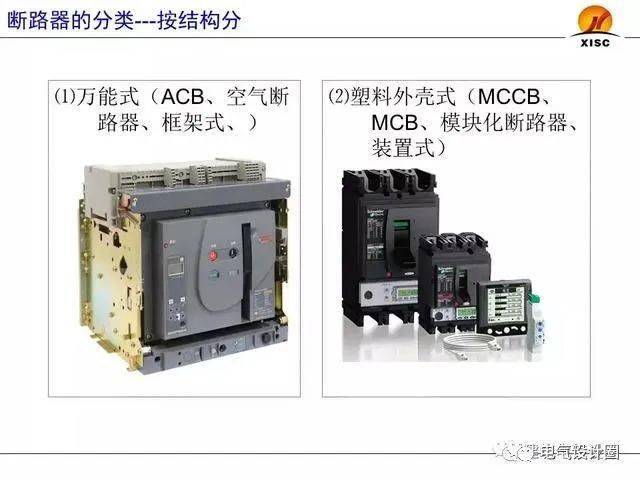

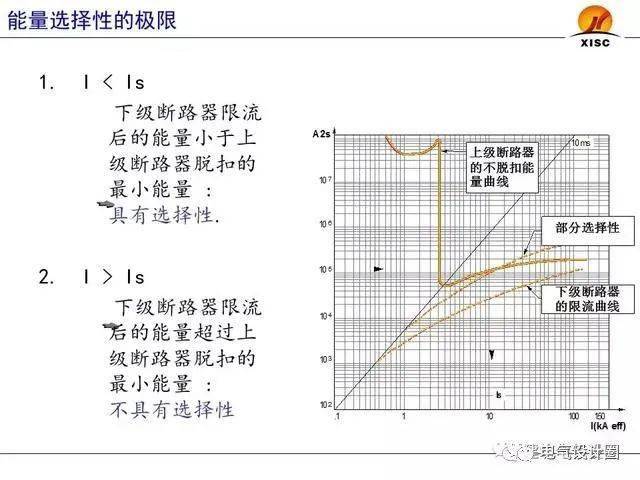

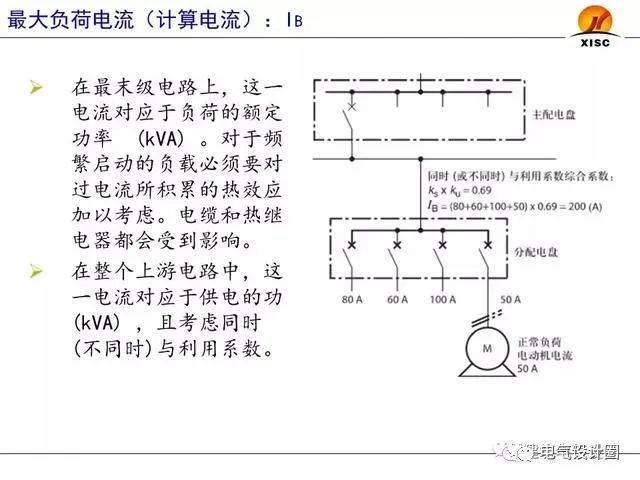

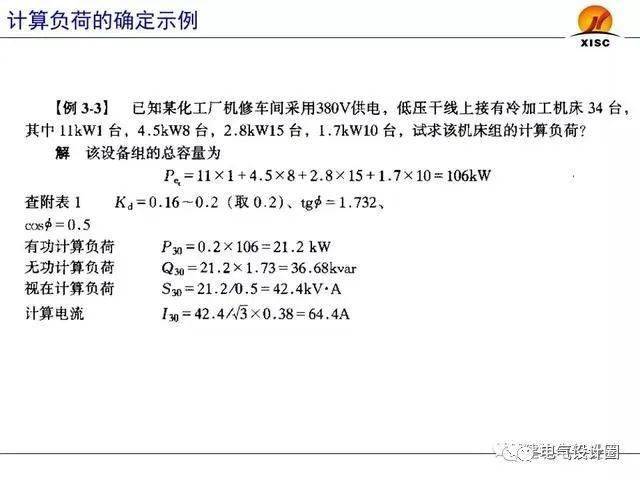

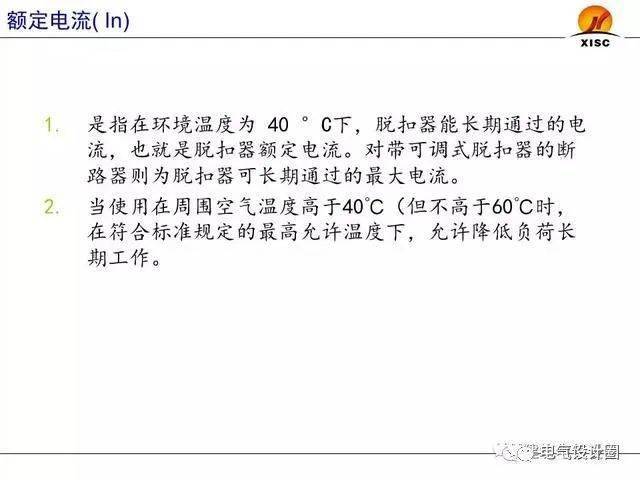

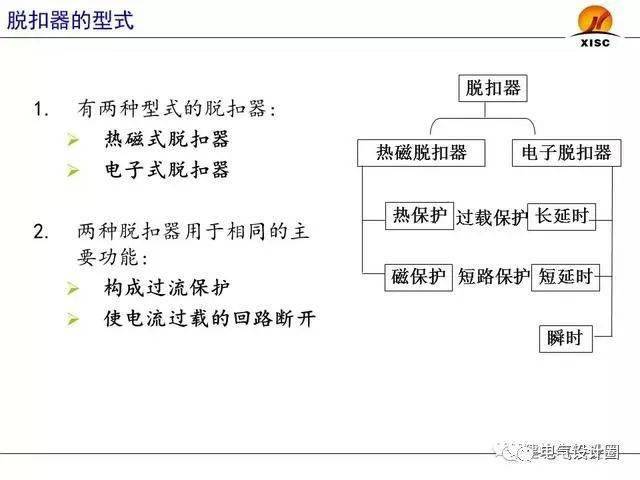

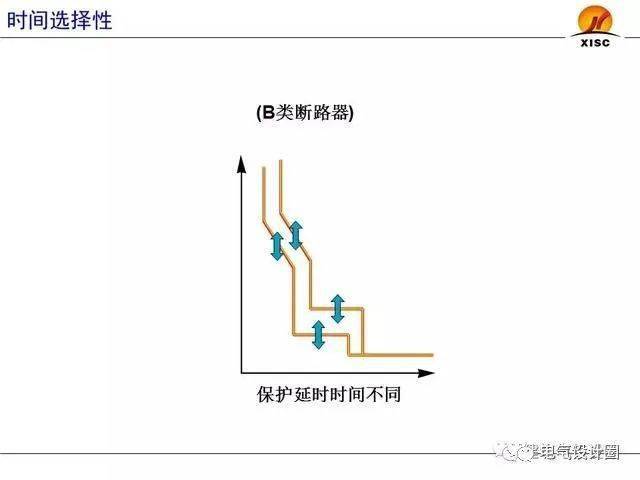

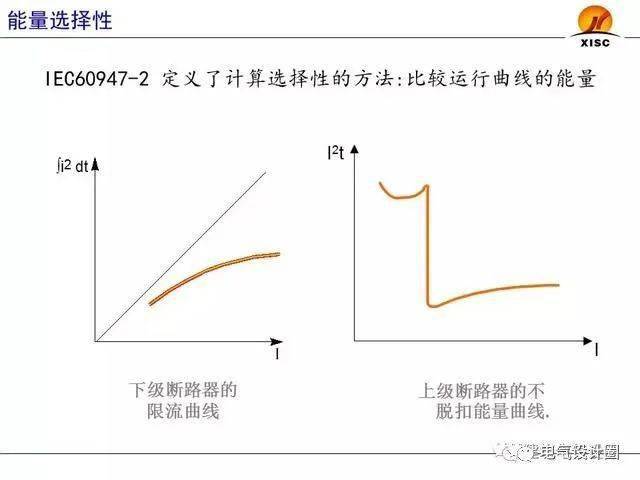

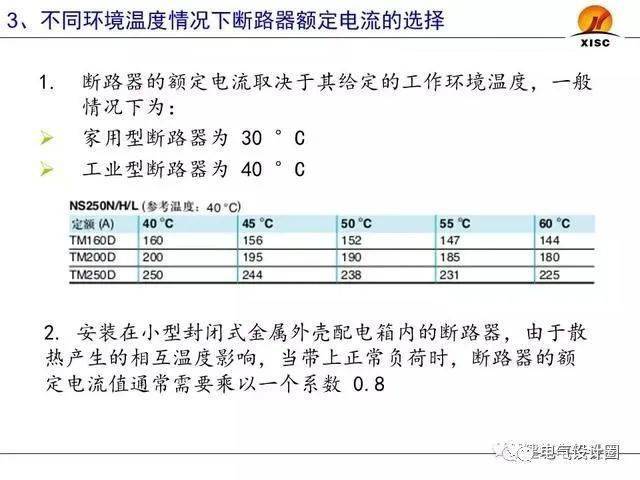

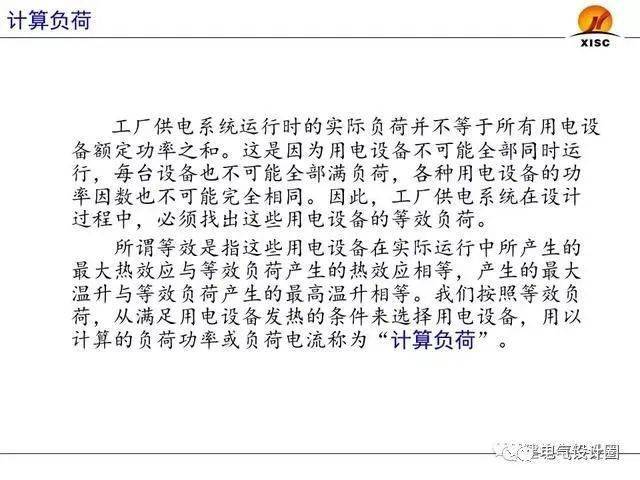

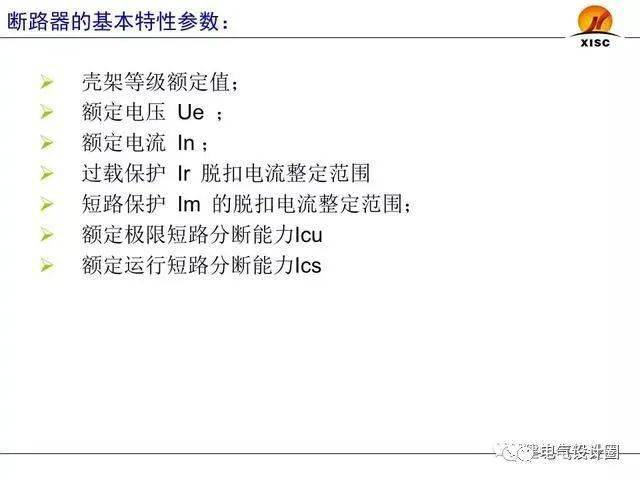

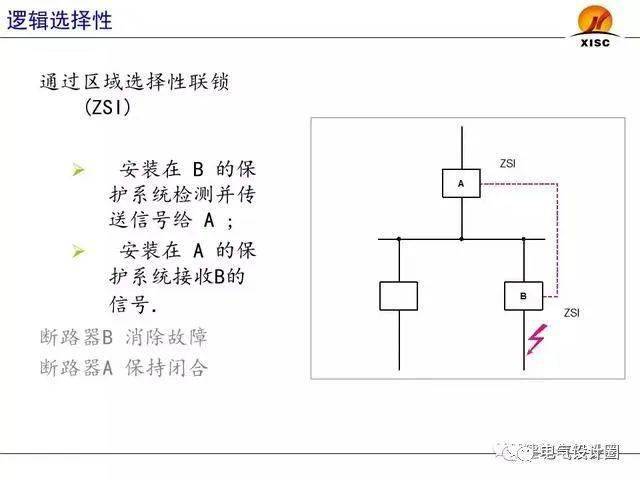

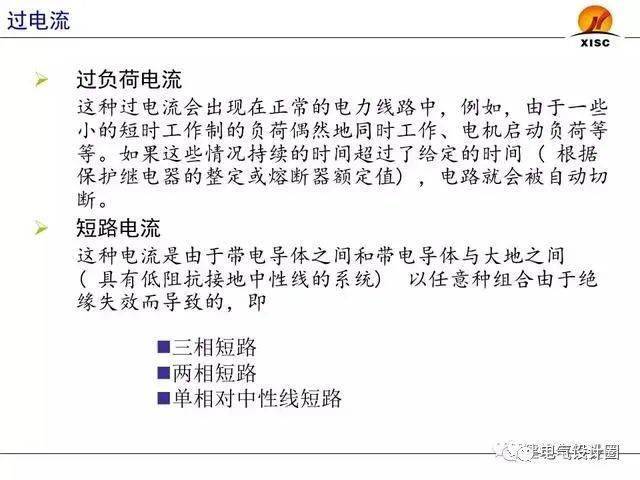

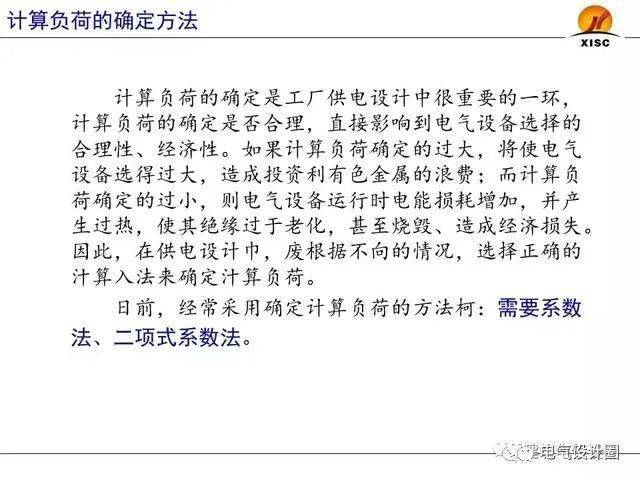

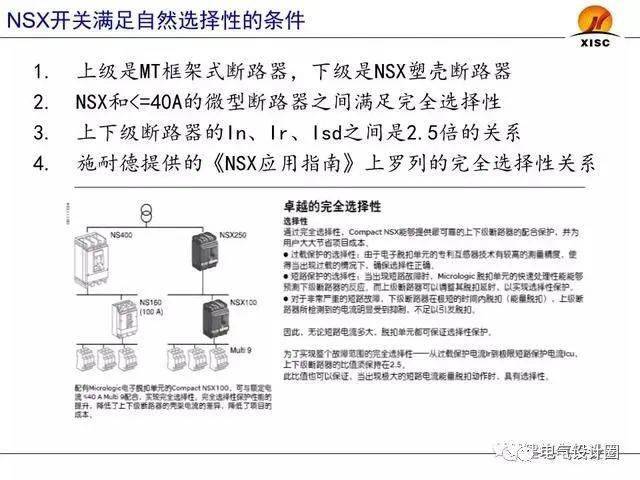

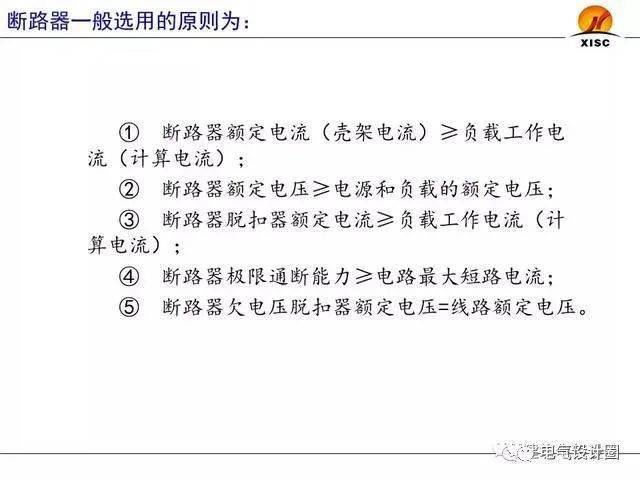

那么断路器具体应该如何选择和整定呢？我们一起来看看以下PPT详细介绍：
