CAD正视图转轴测图
软件安装 | 应用技巧| 图库资料 | 视频教程
▼
●全屋定制行业，对于衣柜的正视图，常用来表达内部结构和空间尺寸，这样让业主知道整个柜子的内部结构；而有时候，也需要通过轴测图的假三维视角表达，体现内部结构的立体效果；
●本文仅介绍CAD用于全屋定制行业的绘图技巧，虽然市场上支持直接出三维柜体建模的软件很多，本文还是讲一下，对于那些只需要CAD表达图纸的小伙伴！
教 程 示 范

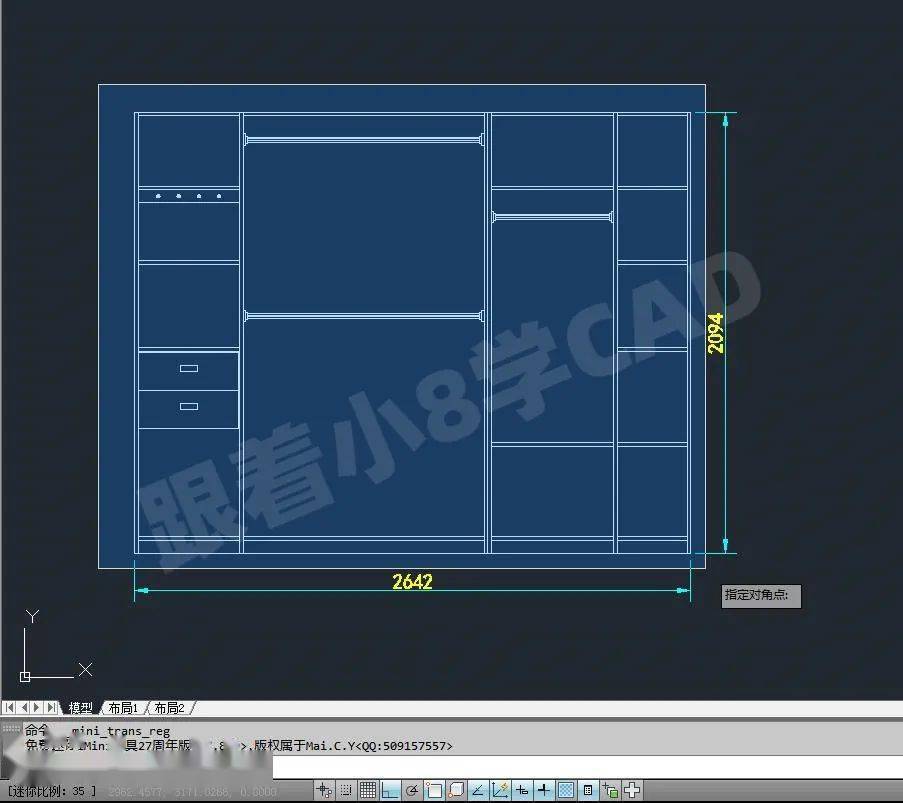

1、使用CAD软件绘制好的 常规 用来表达内部结构的衣柜正视图；
2、[DS]快捷键打开[草图设置]，勾选[等轴侧捕捉]；

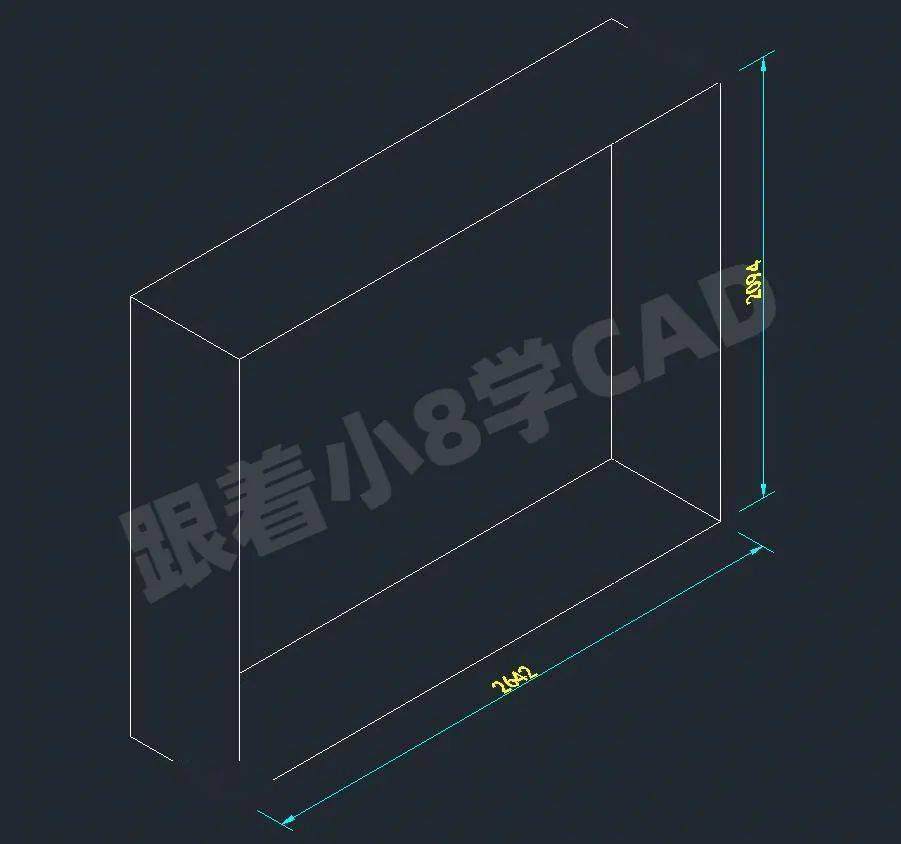

3、同时配合[F5]来切换绘图方向，绘制出衣柜轴测图的边框线，保持宽度和高度尺寸同平面图一致；

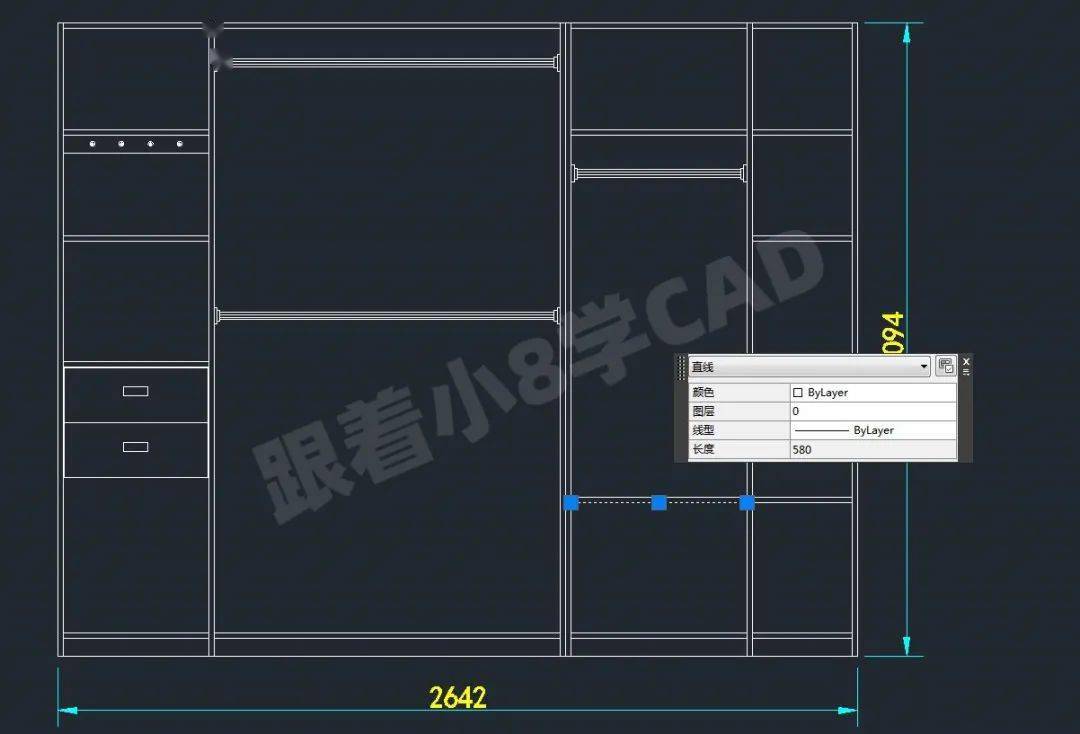

4、然后将需要转换的平面图对象，使用分解命令[X]进行炸开，不要有块对象存在，需保证转换对象为线段属性；

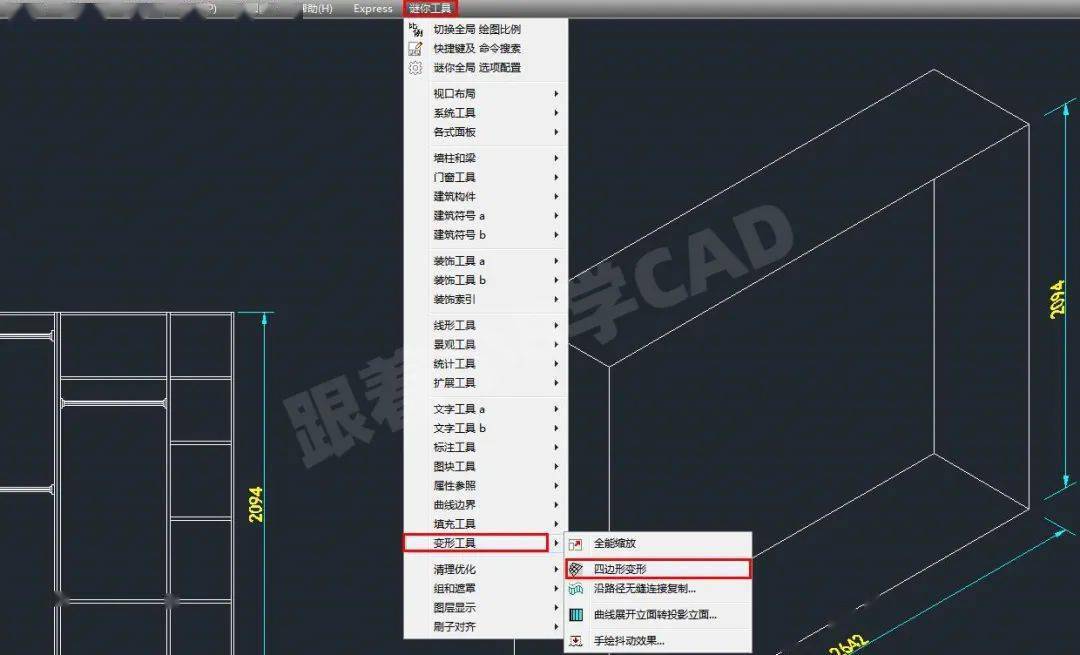

5、本案例使用迷你建筑工具箱 [ 下载原址：http://szmaicy.ys168.com/]，点击菜单栏[迷你工具]→[变形工具]→[四边形变形]；
6、根据提示选中需要进行转换的所有对象，然后确定；

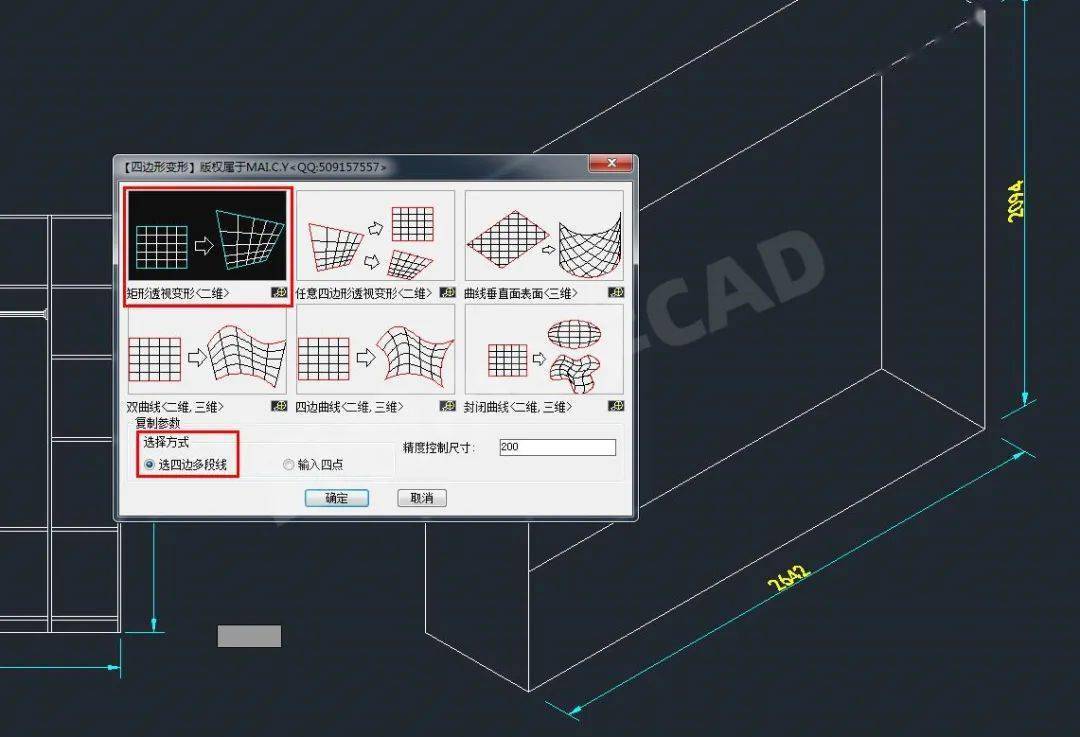

7、确定之后显示出四边形变形的设置面板，选择[矩形透视变形<二维>]，设置选择方式，可以选择[多段线]或者[四点]，然后确定；
8、确定之后，拾取到衣柜轴测图视角得边缘多段线，也可以通过依次点击四个端点进行拾取；
9、稍等片刻， 根据透视关系 ，正视图的所有对象转换到轴测图；
10、对转换之后的衣柜轴测图内部结构线段进行优化和修改，完善图纸细节；
11、就完成正视图到轴视图的快速转换；
