精密运动平台之QFGT系列三轴精密气浮运动平台

精密运动平台之QFGT系列三轴精密气浮运动平台

背景介绍 BACKGROUND INTRODUCTION

随着半导体行业的不断发展，相应的加工检测设备的性能相应提高，我司在运动控制上有着丰富的制造经验，推出了一款大行程的 QFGT 系列三轴精密气浮运动台用于晶圆激光加工。同时可应用于激光加工、CCD 成像、LED 封装检测、晶圆检测以及其它高端制造等行业。

特点：

非接触式气浮导轨结构直驱直线电机驱动

龙门结构，大理石平台刚度大稳定性好定位精度 ±0.3um，重复定位精度 ±0.1um Z 轴采用重力平衡气缸，确保运行精度

优化线缆管理系统根据需求可定制

定制化设计 CUSTOMIZED DESIGNING

我司制造的大行程三轴气浮运动台用于晶圆激光加工行业，气浮非接触式结构已经证明是精密应用中的理想选择。这种结构可接受定制大行程，增加多工位，提升工作效率。

底轴 Y 轴用于微动调整步进，微动步距 10nm，气浮结构保证了高直线度。上轴 X 轴搭载激光用于快速扫描切割晶圆，高平面度指标保证了理想的切割直线，同时能够实现高动态响应和快速位置整定，Z 轴采用低摩擦气缸配重，用于微调整，气浮结构有效的提升了垂直方向上的性能，行程可定制。

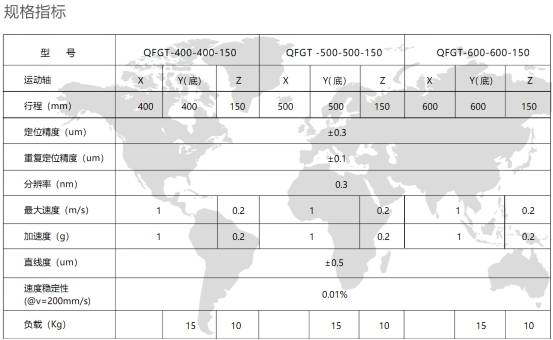

注： 1. 空气供应需清洁，干燥至 0°F 露点，灰尘颗粒过滤≤0.25um 或纯度 99.99% 氮气 .

2. 以上精度测量的测试位置在工作台面中心以上 25mm 处，测试环境温度 20±1℃，湿度 40%-60%RH。

大理石龙门结构设计，刚性好，稳定性高。大理石基座上可以增加多个 Y 轴，龙门架 X 轴行程可定制提升工作效率。

精心优化管线弯曲半径，防止动作过程中线缆的拉伸影响到气浮台的性能，使用高质量的电缆，以确保无故障操作，减少停机时间。同时使设备外观更整洁，创造良好的作业环境。

整套设备可以提供焊接件底座，花岗岩基座或主动被动隔振台等。

深圳市煜熙科技有限公司是在国家大力发展高端制造，鼓励发展自主品牌的大背景下，由多年从事精密运动平台研发和生产的技术人员共同组建成立。团队具有多年核心部件研发经验，拥有多种高端应用领域经验，成熟的产品应用案例。经过多年精密运动平台的技术积累和沉淀，已形成了一整套完备的精密运动平台系统的研发和生产体系。特别在气浮理论计算、实验仿真分析、结构优化设计、精密集成组装和测试等方面具备雄厚的实力。返回搜狐，查看更多
