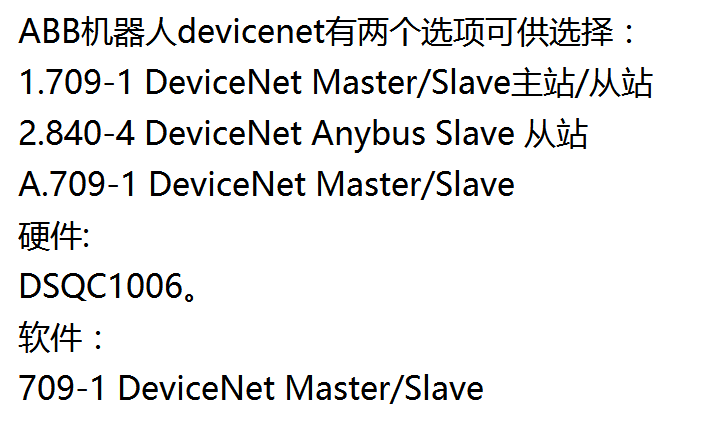

ABB机器人DeviceNet通讯总线&《外围设备通讯》

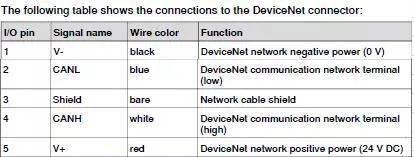

DeviceNet管脚定义

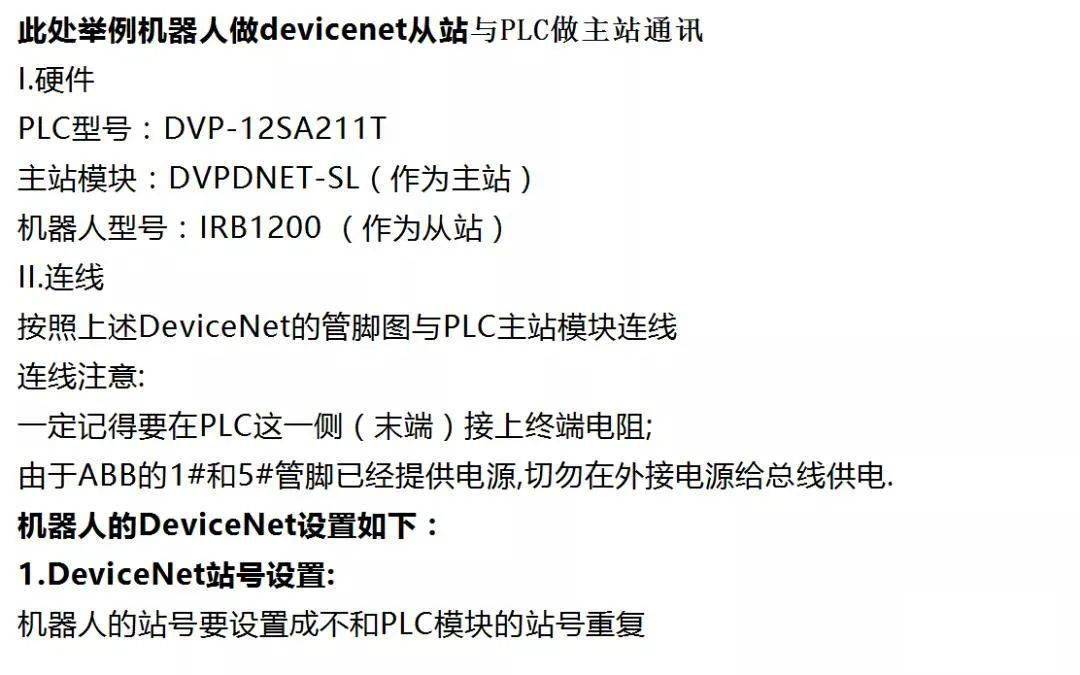

备注:ABB机器人的１#管脚和5#管脚已经接了24V电源

机器人为什么要使用现场总线和外围设备通讯呢？

当机器人与PLC通讯需要很多信号（成百上千）的时候，这个时候用现场总线通讯方式来达到机器人与PLC的信号交互。

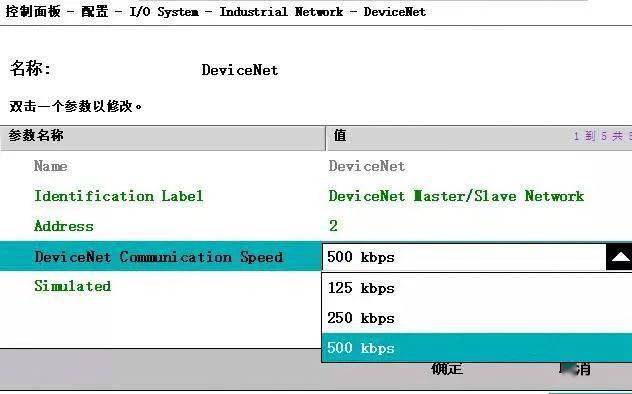

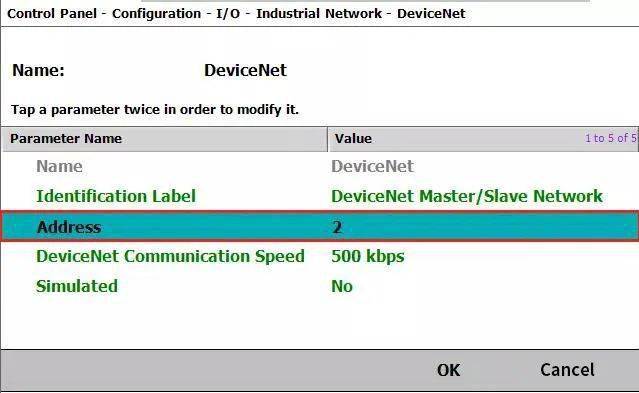

2.通讯速率设置:

机器人与PLC的通讯速率设置成一样

3.机器人输入输出字节大小配置:

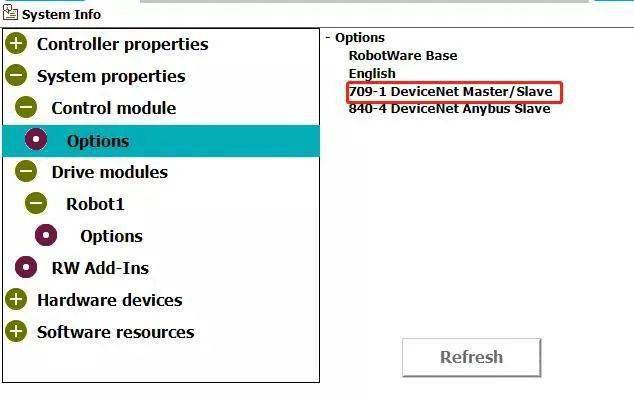

ABB控制器DN_Internal_Device从站模块供使用

机器人从站输入输出字节数保证与PLC主站模块一致

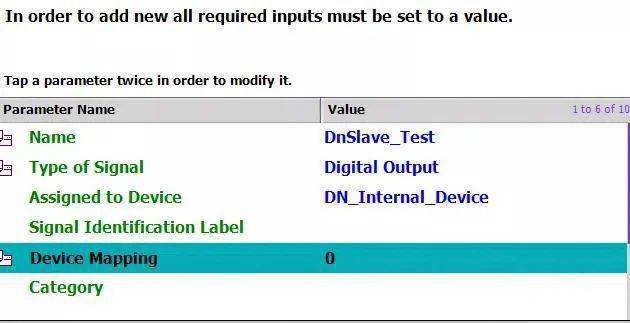

4.机器人新建信号与PLC通信:

机器人的输入对应PLC的输出

机器人的输出对应PLC的输入

PLC 的DeviceNet设置如下：

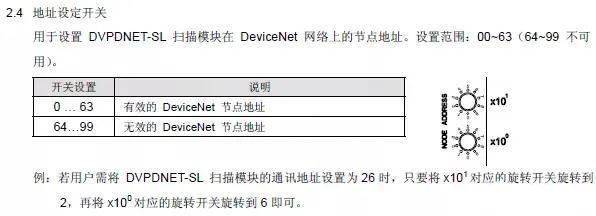

1.DVPDNET-SL 设置站号

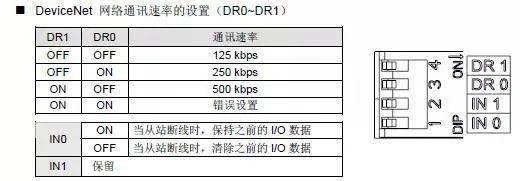

2. DVPDNET-SL 设置通讯速率

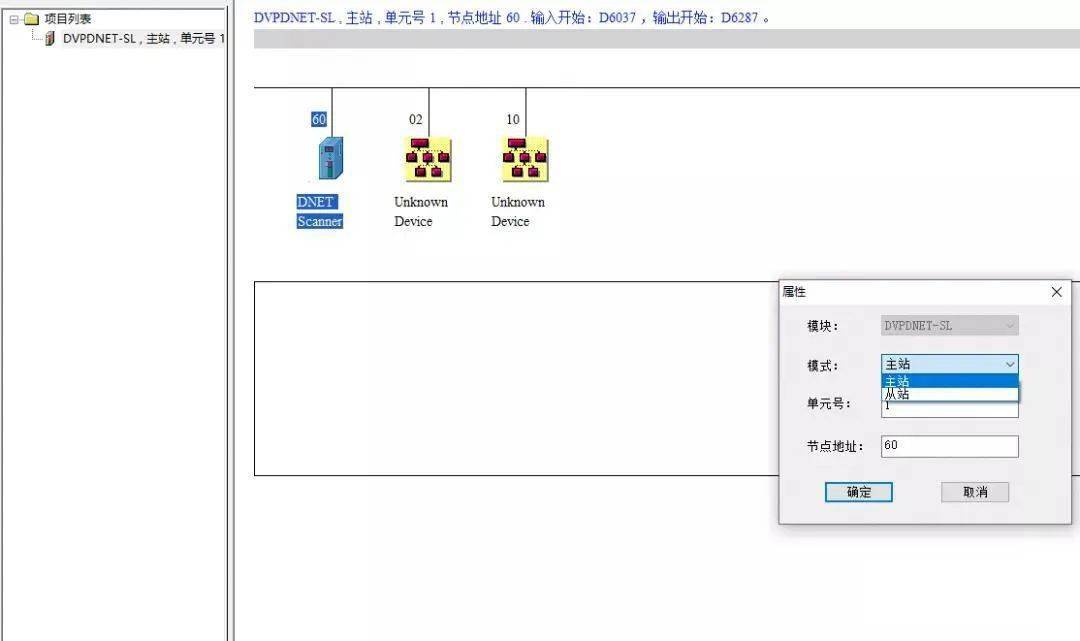

3.将 DVPDNET-SL 设置成主站

4. DVPDNET-SL分配输入输出字节

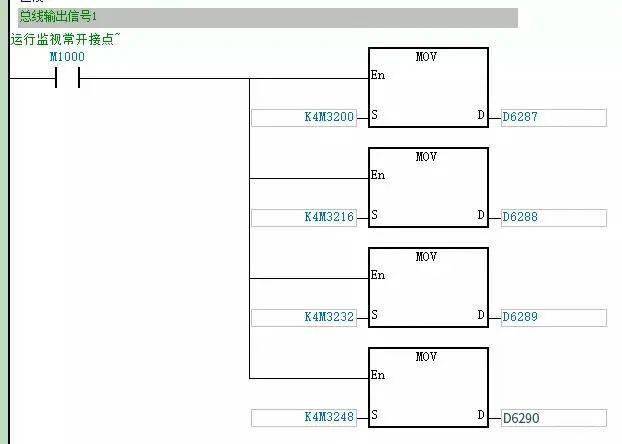

相应的D数据存储器就可以在PLC程序使用

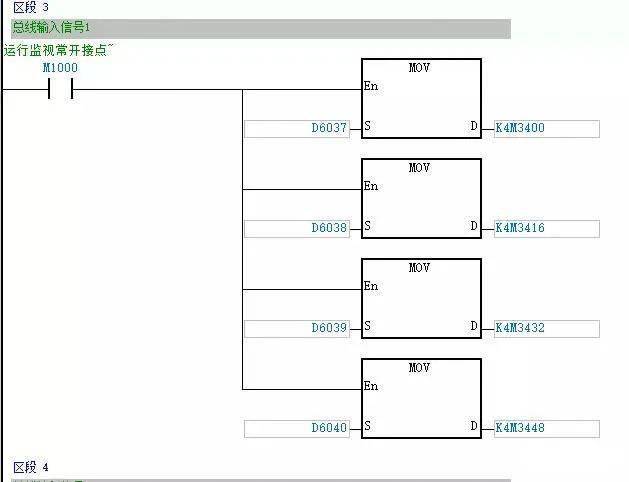

一般习惯将D转换成M来使用

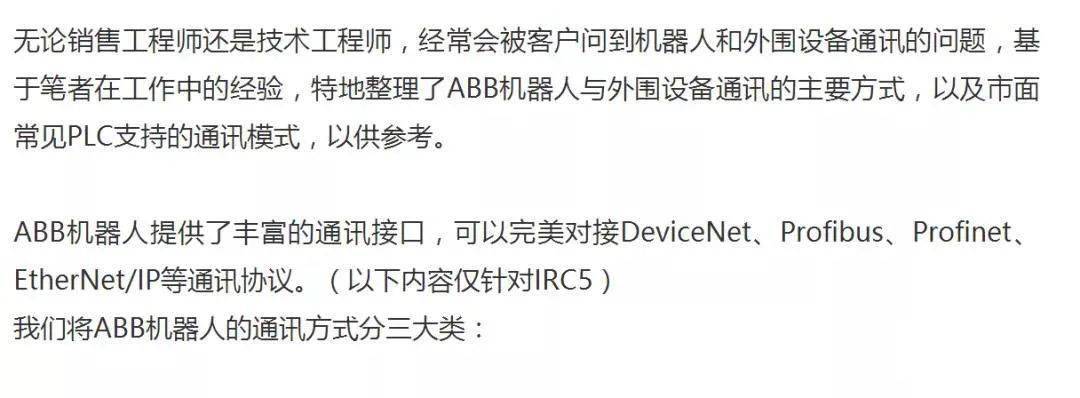

ABB机器人与外围设备之通讯篇

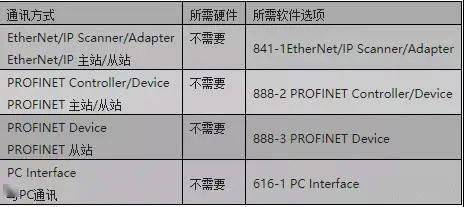

• 基于ABB控制器自带网口的通讯方式

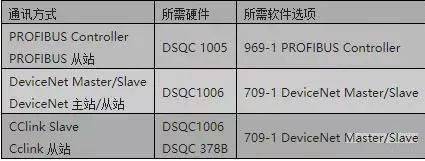

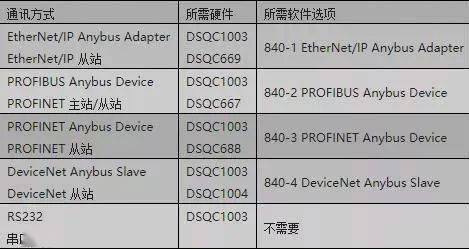

• 基于扩展板 +Anybus 适配器

• 基于 PCIe 插槽

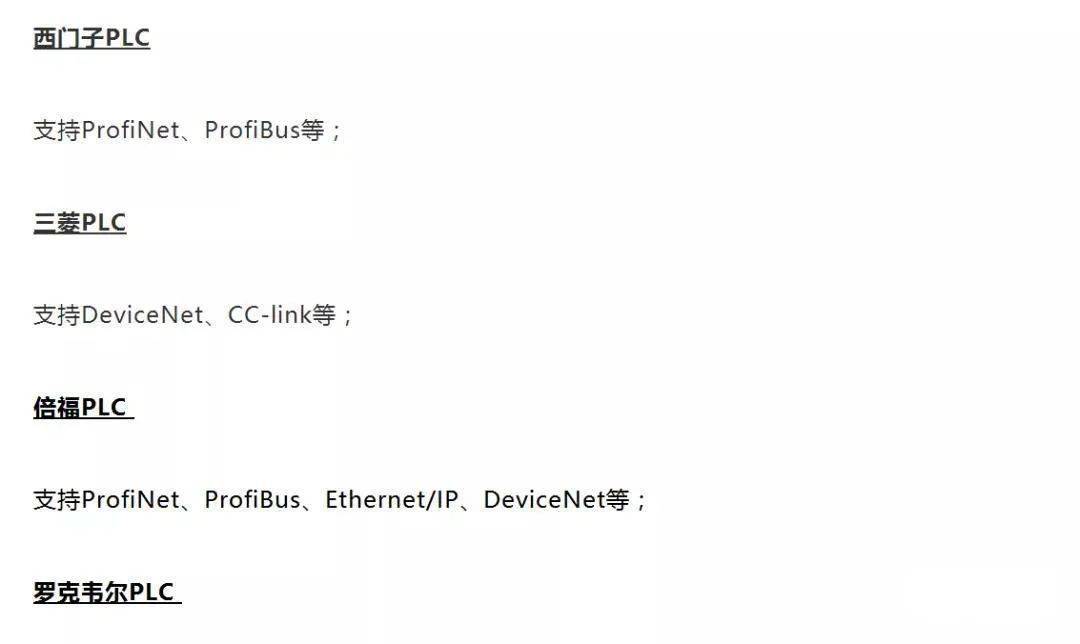

• 针对外围设备，各家产品支持的通讯方式不尽相同，以下列出常用PLC所支持的通讯方式

支持Ethernet/IP、DeviceNet等；

欧姆龙PLC

支持DeviceNet、Ethernet/IP(NJ/NX系列)等；

基恩士PLC

支持Ethernet/IP等；

松下PLC

支持 Ethernet/IP等

• 与上位机与上位机通讯可使用 PC Interface 选项或者 RS232 进行通讯

常见于视觉系统与机器人通讯或者上位机控制机器人
