实例：用一个按钮控制三个灯
要求：要求用一个按钮控制三个灯。由plc组成一个控制器，每按一次按钮增加一组灯亮；三组灯全亮后，每按一次按钮，灭一组灯（为了使每组灯亮的时间尽量相等，要求先亮的灯先灭）；如果按下按钮的时间超过两秒，则灯全灭。
1.首先，根据题意编写符号表。
2.电路设计
根据控制要求，可用字节加一指令计数器INC_B组成一个计数器，计数值用MB0的低3位表示，用计数器的结果控制三个灯的组合状态。计数器的值与三个灯的逻辑关系如表所示。
由上述关系图可以得出PLC接线图和控制梯形图：
说明：

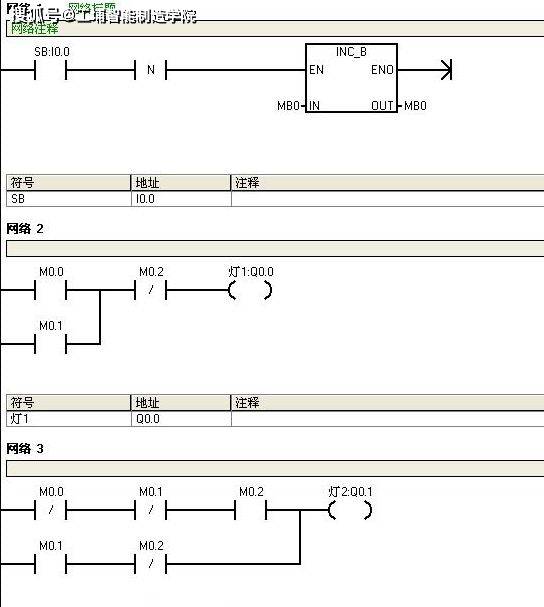

网络1，I0.0（按钮SB）按下后INC_B向上计数，因为使用了下降沿触发（N），所示是I0.0由1到0时才向上计数（也就是说是按钮松开时计数）。这里使用下降沿触发是为了使计数与按2S停止的信号相互错开，以防程序出错。
网络2,3,4:根据图表，当计数器为1、2、3时灯1亮，当计数器为2、3、4时灯2亮，当计数器为3、4、5时灯3亮。计数器MB0由M0.0至M0.7 8个位组成，每个位由0和1两种状态，那么MB0的值为0到255，计数器为1时M0.0为1，计数器为2时M0.1为1，计数器为3时M0.0,M0.1为1，计数器为4时M0.2为1，计数器为5时M0.0,M0.2为1，计数器为6时M0.1,M0.2为1，根据这些计数值与输出的关系将Q0.0、Q0.1、Q0.2与M0.0、M0.1、M0.2的对应逻辑关系写出。

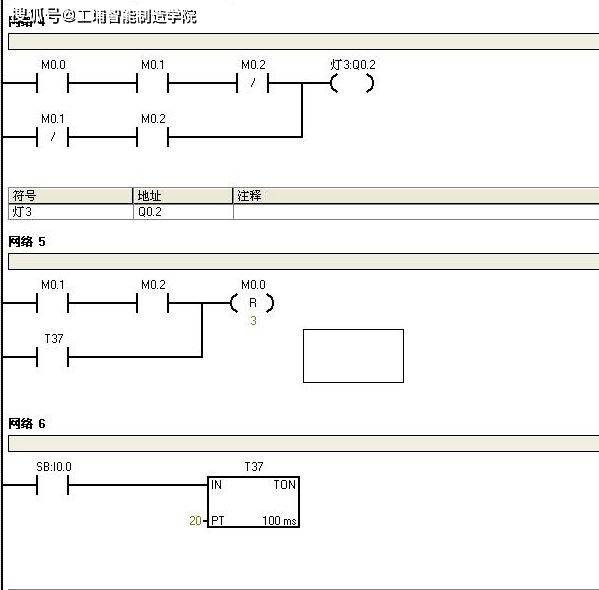

网络5：为了使程序能循环使用，必须使计数器复位。此题当计数值为6时，也就是M0.1,M0.2为1时，将计数器复位。并且根据题意，按按钮2S也要讲计数器复位。
网络6：当I0.0按2S以上时，T37动作去复位计数器。
除了上述方法，还可以利用计数器C0来控制三个灯的组合状态，具体如下：
说明：网络1使用向上计数器C0代替上一个的INC_B，计数器C0的动作原理：每次向上计数输入CU从关闭向打开转换时，向上计数（CTU）指令从当前值向上计数。当前值（Cxxx）大于或等于预设值（PV）时，计数器位（Cxxx）打开。复原（R）输入打开或执行"复原"指令时，计数器被复原。达到最大值（32,767）时，计数器停止计数。.根据题意，CU接I0.0的下降沿，R接T37（2s复位）或CO位——使按钮时间达到2S或计数器到6时自行复位。PV为6.
网络2：当I0.0按2S以上时，T37动作去复位计数器。

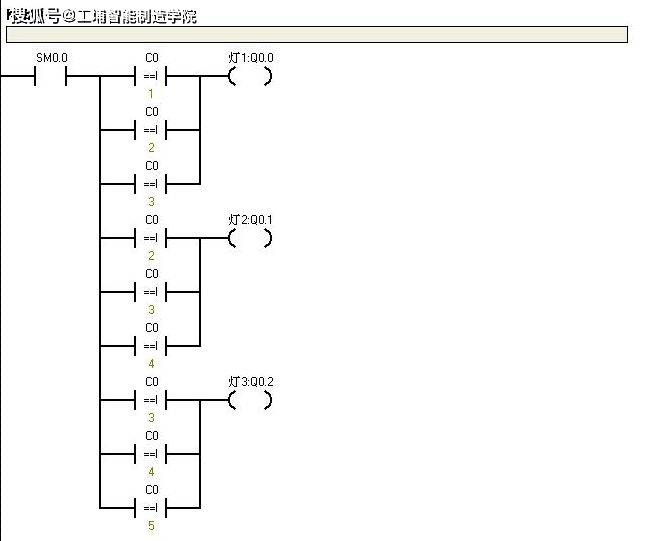

网络3：SM0.0为PLC系统特殊位，其功能为一直通。因为当计数器为1、2、3时灯1亮，当计数器为2、3、4时灯2亮，当计数器为3、4、5时灯3亮。所以使用比较整数指令，当C0为1、2、3时灯1亮，当C0为2、3、4时灯2亮，当C0为3、4、5时灯3亮。返回搜狐，查看更多
