背景介绍
二维(2D)半导体，特别是过渡金属二卤族(TMDCs)，有望替代硅，实现摩尔定律的延续。然而，晶圆级单层二维材料的制备严重阻碍其实际应用。蓝宝石在半导体工业中被广泛用作III-V半导体的外延衬底，在单层二维半导体材料的生长中亦有应用。蓝宝石具有六方相的基础晶体结构（a = b = 4.76 Å，c = 12.996 Å）。用于实际材料生长的蓝宝石往往是斜切得到的，可以用两个角度：αM和αA进行表述，分别指代衬底(0001)面和M轴(<101_0>)以及A轴(<112_0>)的夹角。目前市场上主要供应供氮化镓生长的C-sapphire晶片斜切角为αM≈0.2°, αA≈0°,这将产生沿<112_0>方向的表面台阶。然而对蓝宝石衬底上TMDCs的生长研究表明，<112_0>方向垂直于三角形畴区的zigzag边缘，并导致两个反平行畴区的拼接，阻碍大面积单晶的生长。
基于以上讨论，王欣然、王金兰团队合作，设计了斜切角αM≈0°, αA≠0°的C/A-蓝宝石衬底，实现了2英寸基底上单层二硫化钼(MoS2)的单晶外延生长。由于斜切取向变化产生的阶梯边界破坏了反平行MoS2畴的形核能简并，导致大于99%的单向排列。显微镜、光谱学和电测量一致证明了MoS2的单晶特性及晶圆级均匀性。制备的MoS2基场效应晶体管的迁移率可达102.6 cm2 V−1 s−1，饱和电流密度可达450 μA μm-1，性能极为优异。器件的大规模制备成品率高达94%，迁移率上下浮动约为15%。此外，作者们进一步证明了C/A蓝宝石上单晶MoSe2外延的可行性。该研究为TMDC单晶的未来电子学应用提供了一个通用的、可扩展的技术路线。
图文解析

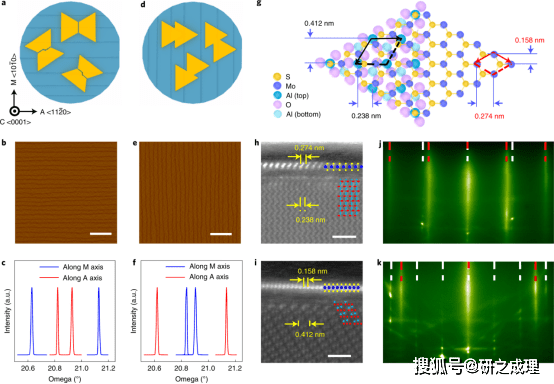

▲图1. (0001)蓝宝石衬底及其上的外延关系。
a-c，MoS2在C/M-蓝宝石衬底上的外延，分别为畴区排列、退火后蓝宝石衬底的表面阶梯图像（AFM）及对应方向的XRD摇摆曲线。通过摇摆曲线可以确定衬底的晶格方向，C/M蓝宝石衬底的斜切角为αM = 0.25°，αA = 0.05°
d-f，MoS2在C/A-蓝宝石衬底上的外延。C/A蓝宝石衬底的斜切角为αM = 0.03°，αA = 0.26°，本文采用的C/A蓝宝石衬底αA=0.25°-0.89°.
g，MoS2在蓝宝石(0001)衬底上的外延关系。黑色和红色箭头分别表示蓝宝石和MoS2的晶格向量。
h-j, i-k，沿蓝宝石<101_0> (h)和<112_0> (i)晶相的MoS2/Al2O3截面HAADF-STEM及RHEED图像。
上述结果直接证明了MoS2 Armchair平行于蓝宝石<112_0>晶相，Zigzag平行于<101_0>晶相，也就是说，MoS2的面内晶格矢量相对蓝宝石<112_0>晶相有30°旋转。
▲图2. MoS2在C/A蓝宝石衬底上的单轴晶畴排列。

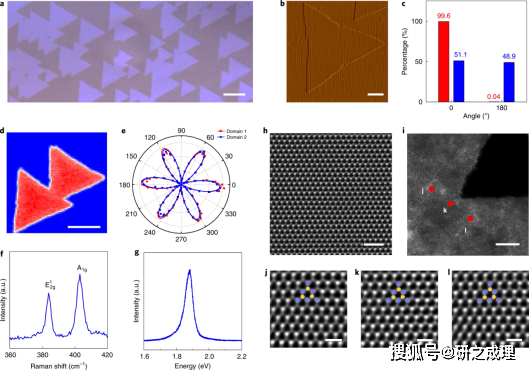

a，在C/A(αA=0.89°)蓝宝石衬底上生长MoS2畴的光学显微镜图像。
b，AFM图像清晰表明了畴区边缘和表面台阶间的对其特性。
c，在C/A(红色)及C/M(蓝色)蓝宝石衬底生长的上MoS2平行/反平行畴区的统计分布。
d，C/A衬底上两个合并MoS2单畴的极化SHG图像，表明了畴区间的平行生长特性。
e-g，MoS2的拉曼及PL光谱。
h-l，MoS2的原子分辨率HAADF-STEM图像。j-l三张图像的晶格方向严格一致，表明MoS2单畴无缝拼接形成单晶。
▲图3. MoS2的单轴成核机制。

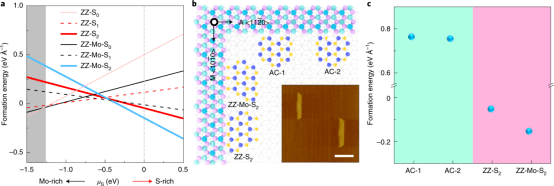

a，随着S覆盖度的不同，MoS2 Zigzag边在<101_0>阶梯上形成能(ZZ-S和ZZ-Mo)的变化。
b，在C/A和C/M衬底上的成核过程，有四种可能的边缘构型，对应的形成能如图c所示。因此，为了实现MoS2畴的单一取向生长，除了降低表面对称性外，需引入台阶，打破形成能的简并，从而实现成核的优先取向。
▲图4. 晶圆级MoS2单晶。

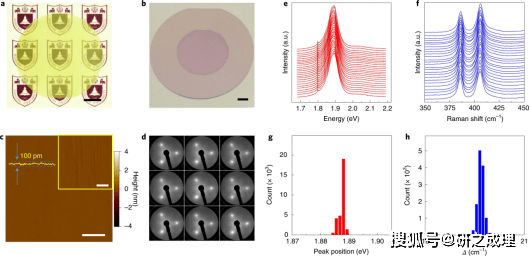

a，在C/A(αA = 0.89°)蓝宝石(0001)衬底上的2英寸单层MoS2单晶的照片。
b，转移到SiO2/Si的2英寸MoS2的照片。
c，MoS2薄膜的AFM高度图像。
d，在190 eV下，1 cm2区域上MoS2薄膜的LEED图像。
e-f, MoS2单晶薄膜的扫描PL (e)和拉曼(f)数据。
g-h，对30,000个PL光谱的特征峰位置统计分布(g)及对12500个拉曼光谱的特征峰位置统计分布(h)。
▲图5. MoS2的FET特性。

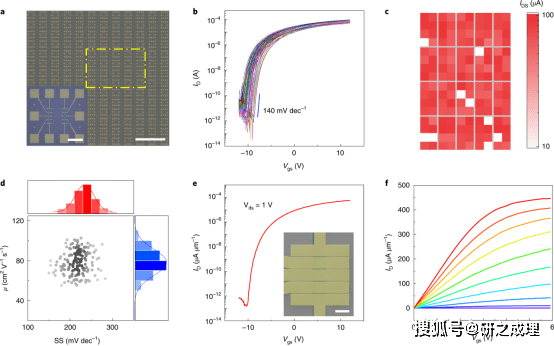

a，MoS2基FET阵列及单个器件的照片。
b，器件转移曲线的汇总，亚阈值摆幅为140 mV/dec。
c，Vds=1 V，Vgs=10 V时器件的通态电流分布。白色的方块标志出了失败的器件。
d，MoS2阵列迁移率及亚阈值摆幅的统计分布(Vds = 1 V)。
e,f，典型500 nm短沟道MoS2 FET器件的转移曲线及输出曲线。
得益于高质量的薄膜特性，最终器件的良率达到94.3%，开态电流的上下浮动低至16%。平均迁移率及最高迁移率分别可达77.6与102.6 cm2 V−1 s−1。对于短沟道器件，FET的开态电流密度达450 μA μm–1，亚阈值摆幅为210 mV dec–1，开关比高达109。
