解读配电线路常用架空绝缘导线型号、参数及适用环境

2、JKLYJ 铝芯交联聚乙烯绝缘架空电缆

JKLYJ其特点为铝芯导体，重量轻，成本低，交联聚乙烯绝缘，具有优良的电气性能和耐候性，是架空绝缘导线中常用的型号。 其参数如下表：

..................................................

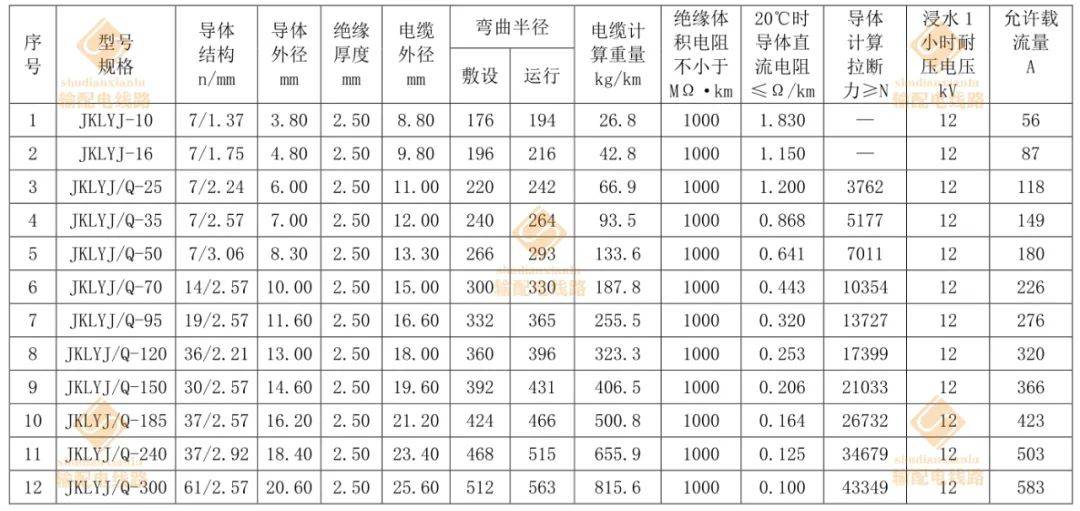

3、JKLYJ/Q 铝芯轻型交联聚乙烯薄绝缘架空电缆

JKLYJ /Q 其特点为主要由铝导体、交联聚乙烯绝缘层和轻型薄绝缘外层组成。 采用铝导体，具有良好的导电性能和较轻的重量。交联聚乙烯绝缘层具有优异的绝缘性能和耐热性能。 其参数如下表：

..................................................

4、JKLGYJ 钢芯铝绞线交联聚乙烯绝缘架空电缆

JKLGYJ其特点为铝芯绞线结构，具有较高的机械强度和抗拉能力，适用于长距离、大跨度的输电线路。 其参数如下表：

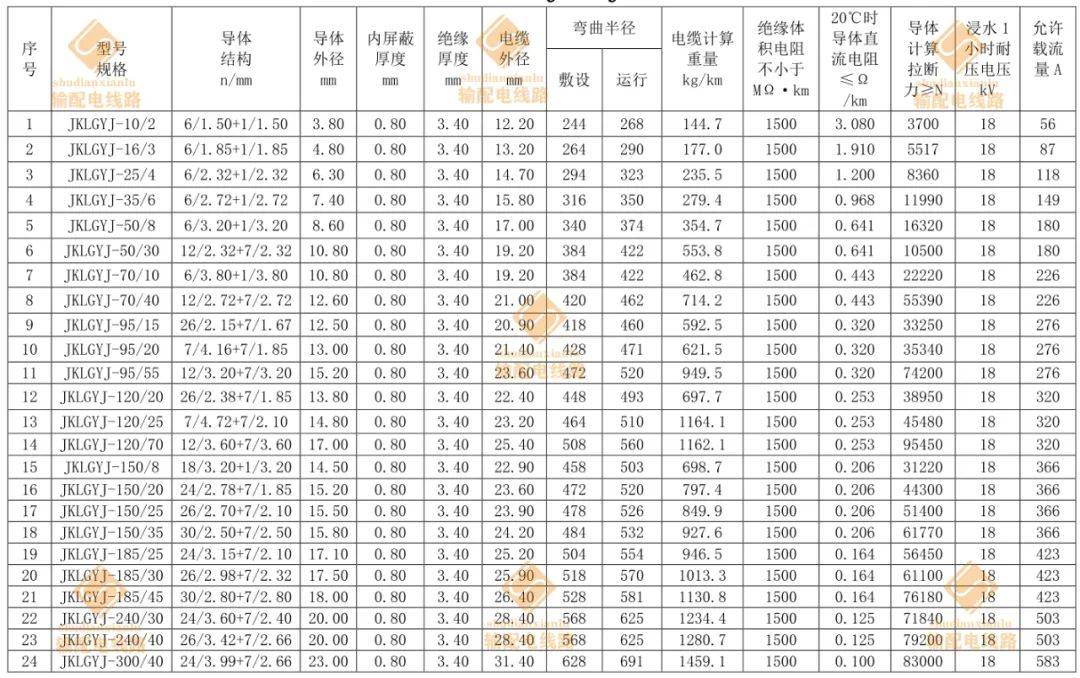

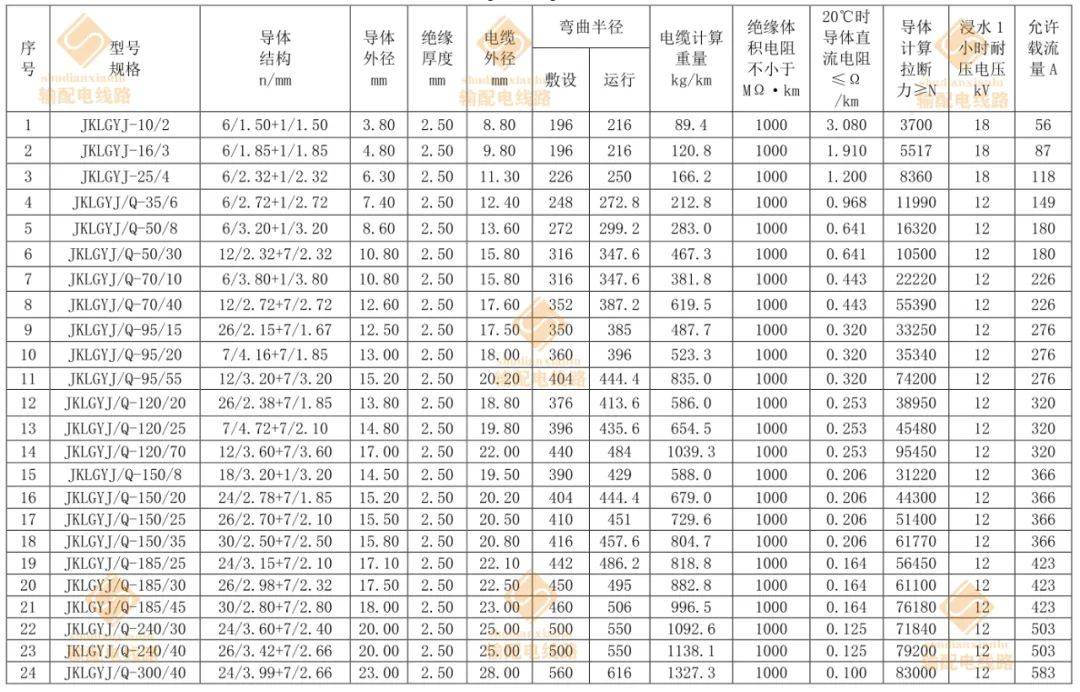

5、JKLGYJ/Q 钢芯铝绞线轻型交联聚乙烯绝缘架空电缆

JKLGYJ /Q是一种采用钢 芯铝绞线芯作为导体，外包交联聚乙烯绝缘层的轻型架空绝缘电缆。它适用于交流额定电压10kV及以下的架空电力线路，具有优异的电气性能和机械性能。 其参数如下表：

6、JKLGJV 钢芯铝绞线交联聚氯乙烯绝缘架空电缆

JKLGJV是一种结合了钢芯的高强度和铝绞线的良好导电性的架空电缆，同时采用交联聚氯乙烯作为绝缘层，以提高电缆的电气性能和耐热性能。这种电缆适用于需要高强度、良好导电性和优异电气性能的架空电力线路。 其参数如下表：

二、

选择特定型号的原因

1、电气性能

铜芯与铝芯：铜芯导线具有良好的导电性能和耐腐蚀性，但成本较高；铝芯导线则具有重量轻、成本低的优势，导电性能虽稍逊于铜芯，但足以满足大部分配电线路的需求。

2、交联聚乙烯绝缘

交联聚乙烯绝缘材料具有优异的电气性能，如高绝缘电阻、低介质损耗等，能有效提高线路的安全性和稳定性。

机械强度：绞线结构（如JKLGYJ）具有较高的机械强度和抗拉能力，适用于长距离、大跨度的输电线路，能有效抵抗风压、雪压等外部力的作用。

3、耐候性

交联聚乙烯绝缘材料具有良好的耐候性，能抵抗紫外线、臭氧、潮湿等恶劣气候条件的侵蚀，延长线路的使用寿命。

4、经济性

在满足电气性能、机械强度和耐候性的前提下，选择成本较低的电缆型号有助于降低电网建设的总投资。

三、不同环境选型要求

1、城市配电网

在城市配电网中，由于环境复杂、人口密集，对架空绝缘电缆的安全性和可靠性要求较高。因此，常选用具有优良电气性能、机械强度和耐候性的电缆型号，如JKLYJ等。

2、山区输电线路

在山区输电线路中，由于地形复杂、气候条件恶劣，对架空绝缘电缆的抗振性能和抗风能力要求较高。因此，可选用JKLGYJ等型号的电缆，以适应山区复杂多变的气候条件。

3、沿海地区输电线路

沿海地区盐分较高，对架空绝缘电缆的抗腐蚀性能要求较高。选用JKLGJV或JKLGYJ等型号的电缆，可以较好地满足沿海地区输电线路的需求。

4、风力发电场

风力发电场对架空绝缘电缆的抗风性能要求较高。选用JKLGYJ等型号的电缆，可以满足风力发电场的需求，确保输电线路的安全运行。

5、其他特殊环境

在一些特殊环境中，如高海拔地区、跨越公路、铁路、河流等场景，需要选用具有特殊性能的架空绝缘电缆。例如，在高海拔地区可选用JKLGYJ等型号的电缆，以适应恶劣的环境条件。
