硅钢小知识：读懂硅钢牌号

牌号举例

马钢企标：M50W1300 M11

M：马钢；

50：厚度0.5mm；

W：无取向电工钢；

1300：铁损保证值的100倍；

M11：半有机薄涂层。

武钢企标：35WW440

35：厚度0.35mm

W：武钢（第一个W）

W：无取向（第二个W）

440：铁损保证值的100倍。

宝钢企标：B18P080 S

B：宝钢，

18：厚度0.18mm，

P：高磁感型（取向），

080：铁损保证值的100倍，

S：无机涂层。

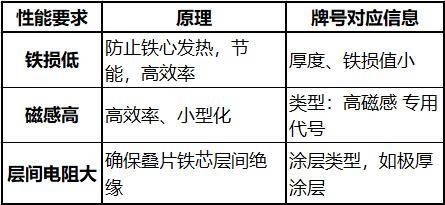

这些指标对价格和应用的影响

厚度：厚度越薄，铁损中的涡流损耗（发热）会越小，同时厚度越薄生产难度越高，所以价格也越高；

比如，其他条件相同的情况下，0.35mm的材料比0.5mm的贵。

类型：普通无取向，中频无取向，取向硅钢等，不同的类型应用于不同的产品中，有不同的要求的差异；

比如，普通无取向硅钢是最便宜的，高磁感的比常规无取向的价格贵。

铁损：铁损是指铁芯材料加上一定交变磁场后，能量转换过程中损耗的能量。数值越低代表损耗越少，价格也越贵。

比如，同样是0.5mm的常规无取向电工钢，B50A470比B50A1300贵。

涂层：电工钢的涂层主要是起到绝缘效果，以取向硅钢为例，不同的涂层有不同的特性和应用，价格也会略有差异。

比如常见的无取向电工钢涂层有薄涂层、厚涂层、极厚涂层、自粘接涂层等等，以及对应的无铬环保产品。

在电工钢牌号的铁损说明中，或是海外用户的询单中，常会见到P15/50和P17/50字样。

因为在市电频率为50Hz的国家，分别用P15/50和P17/50表征无取向和取向电工钢钢板的铁损特征

无取向：P15/50 ，在频率50Hz下磁化到磁感应强度值1.5T时每Kg 铁芯材料的铁损值（W/Kg）；

取向：P17/50，在频率50Hz下磁化到磁感应强度值1.7T时每Kg铁 芯材料的铁损值（W/Kg）；

也即外贸询单中如果提到P15/50通常指的是要无取向，提到P17/50通常是要取向。

来源：知钢

1 硅钢是什么?

硅钢也叫“电工钢”，是一种含碳极低的硅铁软磁合金。硅的加入不仅能够加大铁的电阻率与最大磁导率，另一方面还能减少铁芯损耗(铁损)、矫顽力、磁时效。一般应用在各种电机、变压器的铁芯中，是电力、电子和军事工业中不可或缺的重要软磁合金。

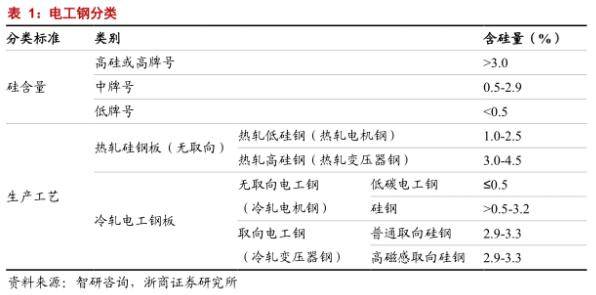

2 硅钢的分类

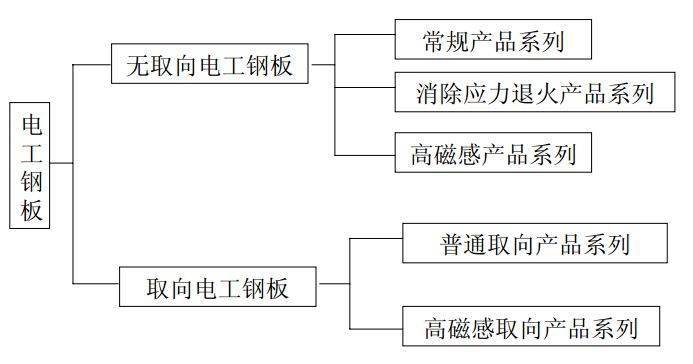

(1)根据生产工艺：可划分为热轧和冷轧硅钢，热轧硅钢是可利用率低，能量损耗大，现已逐步开始淘汰。冷轧硅钢又根据内部晶粒朝向分为取向硅钢和无取向硅钢。

(2)按含硅量不同，电工钢分为低硅片(中低牌号)和高硅片(高牌号)两种。低硅片具有一定的机械强度，主要用于制造电机，俗称电机硅钢片;高硅片磁性好，但是较脆，主要用于制造变压器铁芯，俗称变压器硅钢片。

3 无取向硅钢和取向硅钢的区别

取向硅钢的晶粒基本朝一个方向，含硅量较高，主要用于变压器制造。无取向硅钢晶粒分布杂乱无章，含硅量较低，主要用于电机制造。含硅量一般以3%为界;冷轧硅钢分为冷轧无取向硅钢和冷轧取向硅钢。

(1)冷轧无取向硅钢生产工艺要求相对较低，硅质量分数在0.5%-3.0%之间。冷轧后制成的成品厚度一般是0.35和0.5mm厚的钢带。其Bs高于取向硅钢，厚度均匀，尺寸精度高，表面光滑平整，提高了填充系数与材料的磁性能。

(2)冷轧取向硅钢硅质量分数在3.0%以上，碳质量分数在0.03%-0.05%。钢中氧化物夹杂含量低且需要抑制剂。与冷轧无取向硅钢相比，取向硅钢铁损更低，磁性具有强烈的方向性，并且在其轧制方向上具有优越的高磁导率与低损耗特性。冷轧取向硅钢又称冷轧变压器硅钢，主要用于变压器制造。

(3)冷轧取向硅钢还可以区分为普通取向硅钢(CGO)和高磁感取向硅钢(Hi-B)两类。高磁感冷轧取向硅钢均为单取向钢带，主要用途是用于制造电子仪表中的各类扼流圈、变压器等电磁元件。

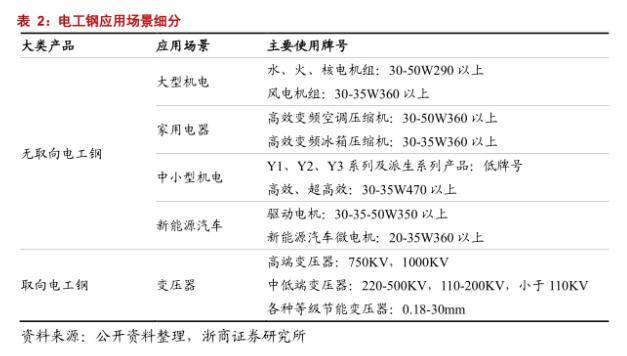

4 硅钢的应用场景

(1)无取向硅钢

①大型机电：水、火、核电机组: 30-50W290以上;风电机组: 30-35W360 以上

②家用电器：高效变频空调压缩机: 30-50W360 以上;高效变频冰箱压缩机: 30-35W360 以上

③中小型机电：Y1、Y2、Y3系列及派生系列产品:低牌号;高效、超高效: 30-35W470以上

④新能源汽车：驱动电机: 30-35-50W350以上;新能源汽车微电机: 20-35W360以上

(2)取向硅钢

变压器：高端变压器: 750KV, 1000KV;中低端变压器: 220-500KV， 110-200KV， 小于110KV;各种等级节能变压器: 0.18-30mm
