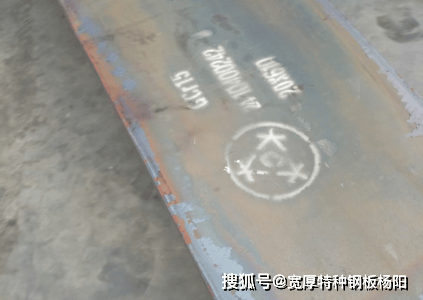

一、GCr15材料介绍
GCr15是一种高碳铬轴承钢，具有高硬度、高耐磨性、高接触疲劳强度和良好的淬透性，广泛应用于制造轴承套圈、滚动体（如钢球、滚子等）以及要求高耐磨性和高弹性极限的机械零件和精密量具。
二、化学成分
GCr15的化学成分如下：
- 碳（C）：0.95% - 1.05%
- 硅（Si）：0.15% - 0.35%
- 锰（Mn）：0.20% - 0.40%
- 磷（P）：≤0.025%
- 硫（S）：≤0.020%
- 铬（Cr）：1.30% - 1.65%
- 镍（Ni）：≤0.30%
- 铜（Cu）：≤0.25%
- 钼（Mo）：≤0.10%
三、力学性能
GCr15的力学性能如下：
- 抗拉强度（σb）：≥861.3 MPa
- 屈服强度（σs）：≥518.42 MPa
- 断后伸长率（δ）：≥27.95%
- 供货态硬度（HRC）：25.8
- 热处理后硬度（HRC）：60 - 66
四、热处理工艺
GCr15的热处理工艺包括：
1. **普通退火**：790 - 810℃加热，炉冷至650℃后空冷，硬度为179 - 207 HB。
2. **正火**：900 - 920℃加热，空冷，硬度为270 - 390 HB。
3. **淬火**：860℃加热，油淬，硬度可达62 - 66 HRC。
4. **低温回火**：150 - 170℃回火，空冷，硬度为61 - 66 HRC。
5. **碳氮共渗**：820 - 830℃共渗1.5 - 3小时，油淬，-60℃至-70℃深冷处理，再进行150℃至160℃回火，硬度可达约67 HRC。
五、应用领域
GCr15广泛应用于以下领域：
- **轴承制造**：用于制造内燃机、电动机车、机床、拖拉机、轧钢设备等的轴承套圈和滚动体。
- **机械零件**：用于制造高耐磨性、高弹性极限和高接触疲劳强度的机械零件。
- **精密量具**：用于制造各种精密量具和冷冲模。
- **其他应用**：如机床的滚珠丝杆、涡轮喷气发动机喷嘴的喷口、柱塞、活门等。
六、特点
- **高硬度和耐磨性**：淬火和回火后硬度高且均匀，耐磨性能优异。
- **良好的尺寸稳定性和抗蚀性**：适合在恶劣环境下使用。
- **加工性能**：球化退火后切削加工性能良好，但焊接性能较差。
GCr15因其优异的综合性能，成为制造高精度、高负荷轴承及相关零部件的理想材料。
