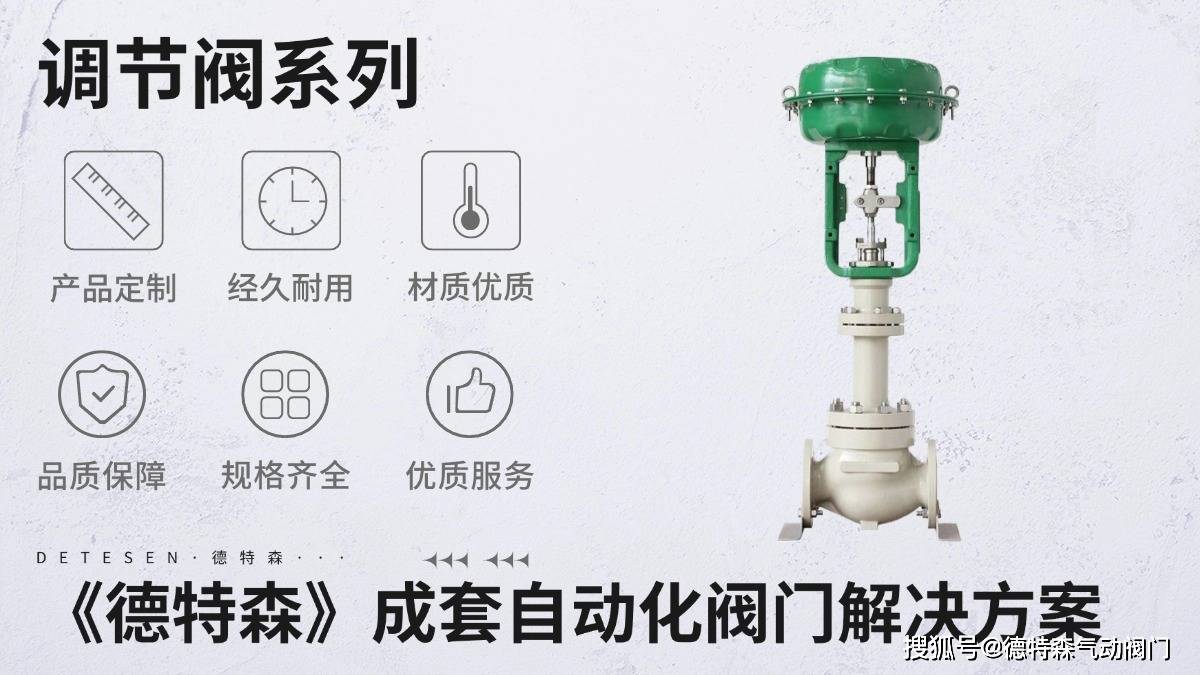

气动压力调节阀结构特点：从机械架构到功能集成的深度解析
一、核心结构组件：功能模块化设计
执行机构 —— 动力传输中枢
气缸类型：
活塞式气缸：线性推力大（单活塞推力可达 50kN），适用于大口径阀门（DN≥200），行程范围 50~300mm，支持双作用 / 单作用（弹簧复位）模式。
薄膜式气缸：结构紧凑（高度比活塞式低 30%），输出力≤10kN，常用于中小口径（DN≤150），响应速度≤0.8 秒（气源压力 0.5MPa 时）。
弹簧组件：
单作用气缸内置螺旋压缩弹簧，材料为不锈钢（SUS316）或镍基合金（Inconel 718），耐压 200℃高温，复位精度 ±2% 行程。
阀体与阀芯 —— 流体控制核心
阀体结构：
直通式：流道对称，压损小（ΔP≤0.05MPa），适用于清洁介质（如蒸汽）；
角式：流道 90° 转弯，防堵性能好（颗粒粒径≤5mm 可通过），常用于含悬浮物工况（如污水处理）；
球阀 / 蝶阀型：阀芯为球体或蝶板，流通能力比常规截止阀高 50%，可调比达 50:1（如 V 型切口球阀）。
阀芯类型：
柱塞式：常规型（线性流量特性）、套筒式（可更换节流套，适配不同压差）；
多级降压式：阀芯内置 3~5 级节流孔，将 ΔP=10MPa 分解为多级小压差，防止气蚀（如高压蒸汽减压）。
密封系统 —— 泄漏控制关键
阀座密封：
金属硬密封：材质为司太立合金（硬度≥HRC55），耐压 16MPa，泄漏率≤10-6×KV；
软密封：PTFE 或 PEEK 阀座，零泄漏（符合 API 598 Class VI），耐温≤180℃（PTFE）或 260℃（PEEK）。
动密封：
阀杆采用 V 型聚四氟乙烯填料 + 石墨环组合，摩擦系数≤0.1，气源压力波动时仍保持密封（0.6MPa 气压下泄漏量≤5ml/min）。
二、控制与反馈系统：信号处理架构
定位器 —— 精度控制核心
机械型定位器：通过杠杆 + 波纹管反馈，精度 ±1.5% 行程，适用于非关键场合（如污水处理）；
智能型定位器：集成微处理器（如 Detesen），支持 4~20mA+HART 协议，内置 PID 算法，控制精度 ±0.5% 行程，具备自诊断功能（如反馈杆松动报警）。
附件集成设计
过滤减压阀：内置 5μm 精度滤芯，气源压力稳定在 0.4~0.7MPa，含自动排水功能（冷凝水排量≥50ml/h）；
电磁阀：防爆型（Ex d IIC），响应时间≤30ms，失电时触发气缸弹簧复位（安全型）；
限位开关：接近式传感器（防护等级 IP67），检测阀芯全开 / 全关位置，输出干接点信号。
三、模块化与维护便利性设计
快速拆装结构
（1）执行机构与阀体采用法兰式连接（螺栓数量减少 50%），拆装时间从 2 小时缩短至 30 分钟（如 DETESEN- DTS100 系列）；
（2）定位器模块化设计，支持带电热插拔，更换时无需重新标定（HART 协议自动同步参数）。
诊断接口集成
预留 USB 或蓝牙接口，通过手持终端（如德特森）读取阀门状态数据（摩擦力曲线、行程误差），支持预测性维护（如密封件剩余寿命估算）。
四、典型结构案例：高压差工况解决方案
多级降压调节阀（DETESEN系列）：
结构：阀芯分 3 级节流，每级压差≤3MPa，内置导流板分散高速流体；
优势：气蚀噪声降低 20dB（A），阀芯寿命比单级结构延长 3 倍（ΔP=10MPa 工况）。
五、技术发展趋势
轻量化与集成化：采用铝合金气缸（重量比铸铁轻 60%）+ 一体化定位器，整体体积缩小 40%（如德特森）。
3D 打印应用：复杂流道阀芯（如多孔平衡式）通过 SLM 技术制造，表面粗糙度 Ra≤1.6μm，流通能力提升 15%。
密封技术升级：金属波纹管密封（无填料结构），实现零泄漏 + 免维护（寿命≥10 年，适用于核级介质）。
气动压力调节阀的结构设计始终围绕 “控制精度 - 工况适应 - 维护成本” 三角平衡，通过材料科学与流体力学的交叉创新，使其在高压、高温、强腐蚀等极端场景中仍能保持稳定性能，而模块化架构则为智能化升级（如数字孪生集成）奠定了硬件基础。
