一、液位传感器概述
液位传感器（Level Sensor）是测量容器内液体高度和体积变化的压力型或非接触型传感器。它通过接触式（浮球、静压、电容）或非接触式（超声、微波、光电）手段，将液位信号转换为4–20 mA、0–10 V或数字通信信号，实现与PLC、DCS等自动化系统的无缝对接。
二、主要分类与特点
1、接触式液位传感器

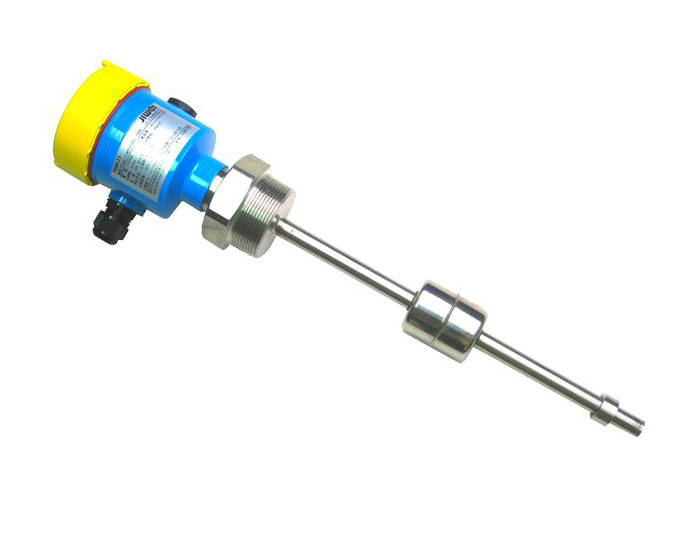

- 浮球式：由磁性浮球、导管和磁阻元件组成。浮球随液面升降，磁场变化驱动测量元件，优点是结构简单、成本低；缺点为易受液体粘度和杂质影响。
- 静压式：安装于容器底部，利用液柱静压力与大气压差，计算液位高度。特点是响应速度快、精度高，但需频繁校验气密性与补偿电路。
- 电容式：依靠液体介电常数差异测量液位变化，支持侧壁安装、非接触式检测，适合洁净液体。需注意容器材质和被测介质电容特性对测量精度的影响。
2、非接触式液位传感器
- 超声波式：通过发射超声波并测量回波时间差来判断液位高度，安装在容器顶部，无需与液体接触。但易受泡沫、蒸汽及障碍物干扰。

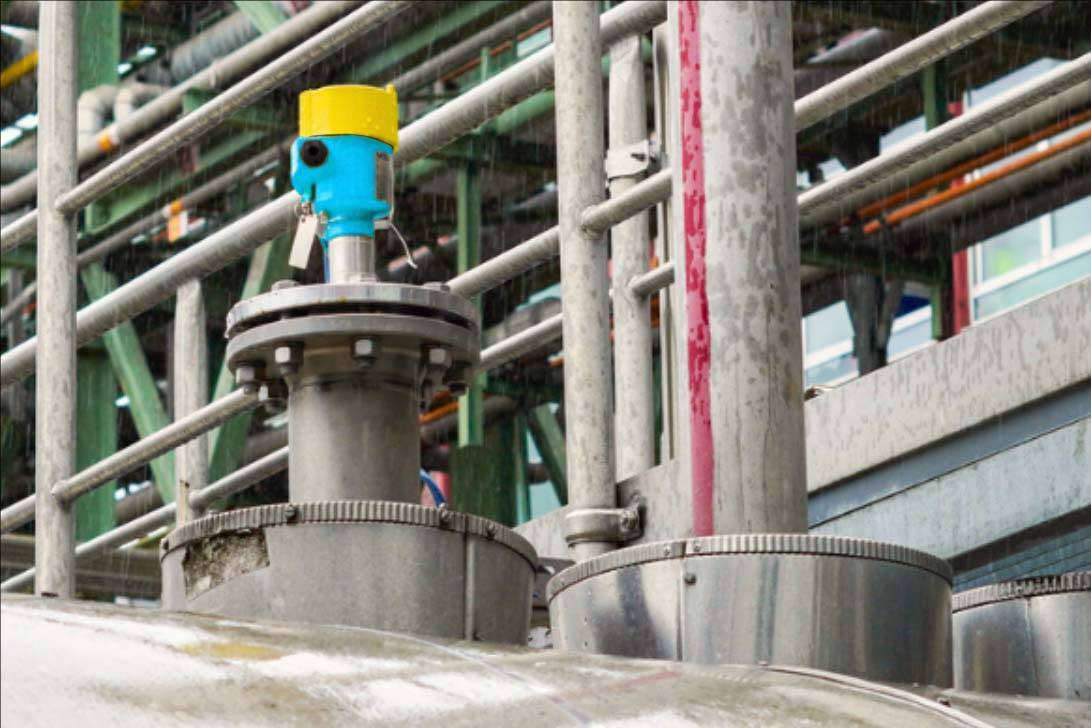

- 微波雷达式：利用微波信号反射测距，抗污能力强、适用性广，可穿透泡沫层，对高粘度介质同样有效。成本相对较高，测量高度一般在100 m以内。
JWrada®系列80GHz雷达液位计
- 光电折射式：通过折射/全反射原理检测液面是否存在，主要用于透明液体的高低位开关报警，输出开关量信号，不适合连续液位监测。
三、核心工作原理
- 静压测量法
ρ：液体密度
g：重力加速度
H：传感器深度
P₀：液面大气压
传感器将外部压力通过导气管引入正压腔，大气压引入负压腔，抵消背压后仅剩ρgH，由此精准换算液位高度。
2、电容变化法
随液位升降，电容传感器两极之间的介质厚度和介电常数发生变化，导致电容值线性变化；内部电路将电容变化转换为标准电信号输出。
3、超声/微波时差法
发射脉冲信号，测量回波返回时间差Δt，根据声速c或光速v计算液面距离：
四、应用优势与选型要点
- 高精度与稳定性：静压式及雷达式精度可达±0.1% FS/年，适合长时间在线监测。
- 可靠性强：固态无移动部件，抗振动、抗干扰能力出色，具备三级防雷设计。
- 安装维护简便：浮球式、超声波式支持快速安装；静压式和电容式仅需常规校验。
- 多路输出与联网：同时支持4–20 mA和RS485/Modbus通信，最多可组网255台设备，实现集中监控。
五、选型建议
- 对腐蚀性或含杂质液体，推荐雷达式或特殊材质静压式；
- 预算有限且液体清洁，可选浮球式或电容式；
- 需非接触式监测、高处安装或有泡沫环境，首选雷达式。
六、总结
通过了解液位传感器的原理、分类及选型要点，工程师可以根据应用场景快速筛选最优方案，实现高效、稳定的液位监测与控制，为生产安全保驾护航。
