陶瓷基板作为芯片封装的"黄金底座"，其加工精度直接决定了电子器件的性能上限。面对激光切割与机械切割两大技术流派，企业该如何抉择？

一、切割精度

激光切割凭借超短脉冲能量（皮秒级脉冲宽度仅1-10ps），可实现±2μm的定位精度，切口宽度可压缩至5μm以下。而水导激光的"冷加工"特性可以使热影响区（HAZ）<10μm，完美规避传统机械切割中因热应力导致的边缘崩裂问题。

机械切割虽通过金刚石刀具实现25-35μm线宽，但受限于物理接触式加工，热影响区普遍>50μm，且随着基板厚度增加（>1mm），崩边率可达15%以上。有厂商实测数据显示：激光切割的陶瓷基板在-55℃~125℃循环测试中，裂纹发生率仅为机械工艺的1/8。

二、切割效率

在50mm×50mm标准基板上：

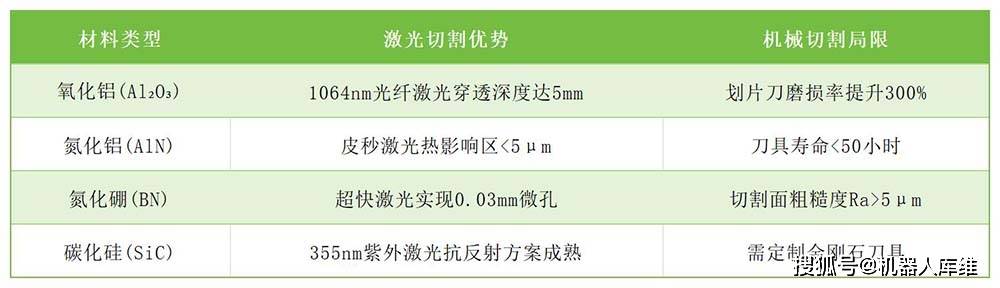

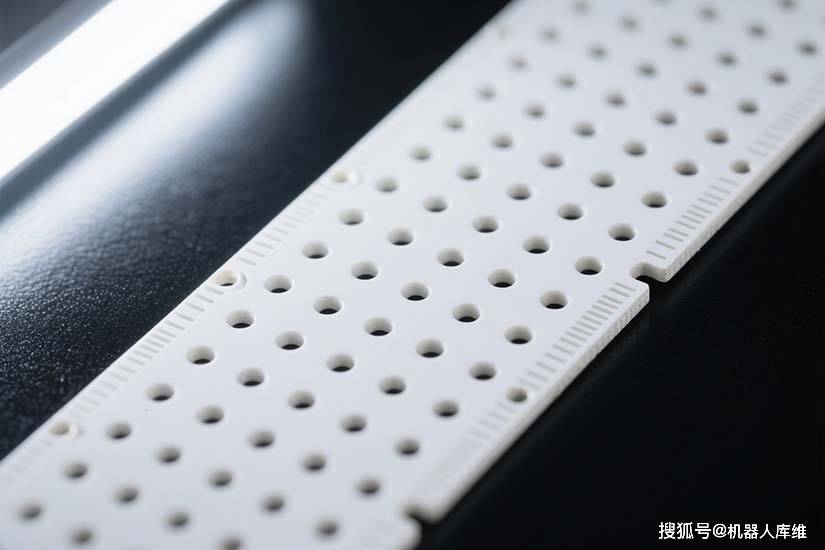

激光切割以150孔/分钟的速度完成微孔阵列加工，支持动态路径优化，换型时间<3分钟

机械切割虽单孔成本降低30%，但加工效率仅50孔/分钟，且需频繁更换刀具

1、新能源汽车：IGBT模块

激光方案：0.1mm级微通道切割，热影响区<10μm，满足170℃高温可靠性要求

机械方案：3mm以上厚板切割尚可，但无法应对0.3mm超薄基板需求

2、5G通信：毫米波器件

激光方案：氮化铝基板0.02mm微孔加工，支持256通道阵列

机械方案：异形孔加工需多次定位，效率损失达60%

3、医疗电子：MEMS传感器

激光方案：氧化锆基板0.02mm孔壁粗糙度Ra<0.5μm，确保生物兼容性

机械方案：无法实现<0.05mm孔径加工

1、看精度需求

精密电子（如半导体封装）：选皮秒紫外激光（±5μm精度）；

厚板粗加工（如陶瓷结构件）：选水刀切割（成本低）。

2、看材料厚度

<3mm薄基板：光纤激光（效率最高）；

>10mm厚基板：水刀/划片刀（激光能量不足）。

3、看产量规模

大批量生产：激光切割+自动化上下料；

小批量定制：机械切割（设备投资低）。

在陶瓷基板向0.01mm级超薄化、2000孔/cm²超高密度演进的今天，激光切割凭借其精度无损、效率跃迁、成本可控的三重优势，正成为高端制造的主流选择。建议企业在5G基站、车规芯片等关键领域率先布局激光切割技术。返回搜狐，查看更多
