在现代通信、射频设计和精密测量领域，相位噪声是评估信号源稳定性和系统性能的关键指标。作为行业标杆的测试工具，是德（Keysight）频谱分析仪凭借其高精度、宽频段覆盖和智能分析功能，成为相位噪声测量的首选设备。本文将从原理、操作步骤、优化方法及注意事项等方面，系统介绍如何高效、准确地使用是德频谱分析仪进行相位噪声测试。
一、相位噪声测量基础：概念与挑战
相位噪声是指信号载频周围的随机频率波动，通常以dBc/Hz为单位表示。其来源包括振荡器内部的热噪声、电源波动及外部电磁干扰等。高相位噪声会导致通信系统误码率增加、雷达分辨率下降，因此准确测量相位噪声至关重要。
使用频谱分析仪测量相位噪声的核心原理是“直接频谱分析法”，即通过观测载波频率附近边带的功率谱密度，计算相位噪声。但该方法面临两大挑战：一是分析仪本底噪声需远低于被测信号，否则测量结果会被仪器噪声污染；二是需有效区分相位噪声与幅度噪声，避免误判。
二、是德频谱分析仪相位噪声测量步骤

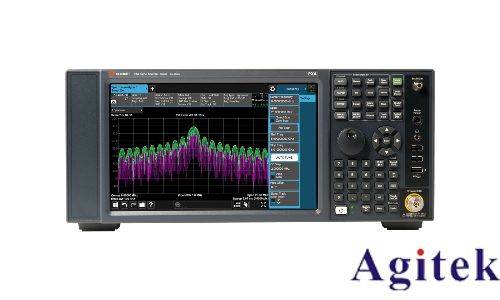

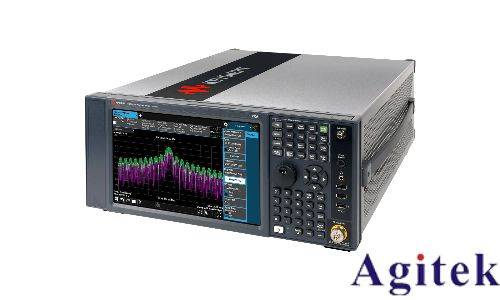

以下是基于是德典型频谱分析仪（如N9030B/FSW系列）的相位噪声测量流程：
1. 测试前准备：确保环境稳定与设备校准
使用屏蔽电缆连接信号源与分析仪，避免外部干扰；
预热设备30分钟以上，确保内部电路稳定；
根据仪器手册进行幅度、频率校准，消除系统误差。
2. 参数设置：优化测量精度
中心频率与跨度设置：将中心频率设为待测信号频率（如10GHz），跨度调整为覆盖目标频偏范围（如±10MHz）；
分辨率带宽（RBW）与视频带宽（VBW）：RBW设为1kHz~10kHz以平衡测量速度与分辨率，VBW通常设为RBW的1/10~1/5，抑制显示噪声；
参考电平与衰减设置：调整参考电平使载波位于屏幕中部，必要时增加衰减器避免信号过载。
3. 一键测量与手动优化
自动测量模式：利用是德频谱仪的“相位噪声”一键测量功能，系统会自动计算并显示结果（如偏移10kHz处的相位噪声值）；
手动分析模式：若需更精细控制，可手动标记载波与边带功率，通过公式（Pm-Pc-10lgRBW）计算相位噪声。
4. 结果验证与记录
使用频谱仪的轨迹存储功能记录多组数据，取平均值减少随机误差；
检查频谱图是否存在杂散信号或异常波动，确认测量有效性。
三、提升测量精度的实用技巧
1. 降低仪器本底噪声
选择具有低相位噪声底线的型号（如FSW相位噪声典型值<-150dBc/Hz@10kHz）；
使用前置放大器扩展灵敏度（需注意增益与噪声系数的权衡）；
启用分析仪的“相位噪声优化”模式（如R&S的“PN Opt”功能）。
2. 优化频偏范围测量
近端相位噪声测量：通过降低RBW（如1Hz）结合分析仪的近载波相位噪声优化算法，突破传统频谱仪无法测量近距离相位噪声的局限；
远端相位噪声测量：使用窄RBW提升分辨率，但需确认动态范围是否足够（避免因灵敏度不足引入误差）。
3. 消除幅度噪声干扰
使用低失真信号源，确保调幅噪声比相位噪声低10dB以上；
启用频谱仪的“幅度噪声抑制”功能（如N9030B的“AM Noise Rej”模式）。
四、常见问题与解决方案
1. 测量结果异常波动
检查连接是否松动或存在射频泄漏；
验证信号源是否稳定，尝试更换电源或重新预热设备。
2. 近载波相位噪声测量受限
使用外部参考源（如铷原子钟）提升分析仪的相位噪声底线；
采用“互相关法”或“相位检波器”等专业设备辅助测量。
3. 动态范围不足
增加衰减器降低载波电平；
使用分析仪的“动态范围增强”模式（如FSW的“DR Opt”）。
五、案例实操：以是德N9030B测量10GHz信号为例
假设需测试某晶振在10kHz频偏处的相位噪声，步骤如下：
1. 连接信号源与N9030B，设置中心频率10GHz，跨度20MHz；
2. 启用“相位噪声”一键测量模式，选择“10kHz偏移”；
3. 调整RBW=1kHz，VBW=100Hz，参考电平=0dBm；
4. 等待测量完成后，记录相位噪声值（如-92dBc/Hz@10kHz）；
5. 通过“轨迹分析”功能验证频谱曲线平滑度，排除干扰。
是德频谱分析仪凭借其强大的硬件性能与智能软件算法，极大简化了相位噪声测量流程。通过合理设置参数、优化测试环境与结合仪器高级功能，用户可高效获取准确数据。未来，随着5G、卫星通信等高频段应用的发展，更低相位噪声的测试需求将持续增长，是德新一代频谱仪（如X系列）的推出也将为工程师提供更强大的工具支持。返回搜狐，查看更多
