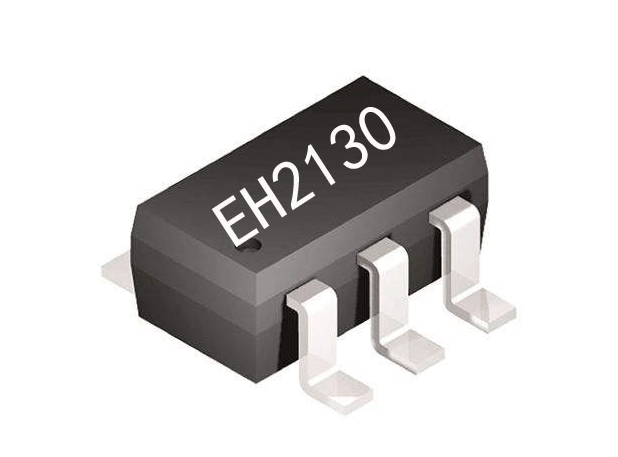

EH2130-52BF-2B26开关机芯片是一款专为低功耗电子产品设计的智能控制芯片，采用SOT23-6封装，具有超低功耗、高可靠性以及简单易用的特点。其核心功能是通过轻触开关实现电子设备的开关机控制，广泛应用于手持仪器、美容仪、医疗器械、小家电等领域。以下将从功能说明、电气参数、应用场景及设计建议等方面展开详细介绍。
一、功能说明
EH2130-52BF-2B26芯片的核心功能是通过轻触按键实现设备的开关机控制。其工作电压范围为DC2.0V至DC3.6V，适合电池供电的低压场景。芯片设计简洁，仅需一路轻触开关即可实现两路输出（OUTH和OUTL）的逻辑控制。具体工作逻辑如下：
1. 上电初始状态：芯片上电后不工作，OUTH输出低电平，OUTL输出高电平，设备处于关机状态。
2. 首次触发按键：轻触按键后，芯片输出电平翻转，OUTH变为高电平，OUTL变为低电平，设备开机。
3. 再次触发按键：当设备处于开机状态时，再次触发按键，输出电平再次翻转，OUTH变为低电平，OUTL变为高电平，设备关机。
这种设计使得EH2130-52BF-2B26非常适合需要一键开关机功能的电子产品，尤其是对功耗和体积有严格要求的便携式设备。
低功耗开关机芯片
二、电气参数
EH2130-52BF-2B26在电气性能上表现出色，具体参数如下：
工作电压范围：2.0V-3.6V，兼容多种电池供电方案，如单节锂电池或两节干电池。
工作电流：仅5μA，超低功耗设计显著延长设备续航时间。
静态电流：同样为5μA，确保设备在待机状态下几乎不消耗电量。
驱动电流：14mA，可直接驱动小型负载，也可通过外接三极管或MOS管扩展驱动能力，满足更高功率需求。
工作温度范围：-20℃至+80℃，适应大多数室内外环境。
储存温度范围：-20℃至+125℃，确保芯片在极端环境下仍能保持稳定性。
这些参数表明，EH2130-52BF-2B26在低功耗、高可靠性和环境适应性方面具有显著优势。
### 三、应用场景
EH2130-52BF-2B26因其小巧的封装和优异的性能，被广泛应用于以下领域：
1. 手持仪器：如便携式测量设备、环境检测仪等，需要频繁开关机且对功耗敏感的设备。
2. 美容仪：包括洁面仪、脱毛仪等，用户通常通过轻触按键控制设备开关，EH2130的简洁设计完美适配此类需求。
3. 医疗器械：如便携式血糖仪、血压计等，低功耗和可靠性是此类设备的关键要求。
4. 小家电：如电动牙刷、迷你风扇等，EH2130可帮助简化电路设计，降低生产成本。
四、设计建议
在实际应用中，为了充分发挥EH2130-52BF-2B26的性能，建议注意以下几点：
1. 按键防抖设计：轻触开关可能存在机械抖动，建议在按键输入端添加RC滤波电路或软件防抖逻辑，避免误触发。
2. 电源稳定性：虽然芯片工作电压范围较宽，但仍需确保电源纹波较小，尤其是在电池电量较低时，避免电压波动导致芯片工作异常。
3. 驱动扩展：若负载电流超过14mA，可通过外接三极管或MOS管扩展驱动能力，同时注意选择低导通电阻的器件以减少功耗。
4. PCB布局：SOT23-6封装体积小，布线时需注意信号完整性，避免高频干扰影响芯片性能。
五、总结
EH2130-52BF-2B26开关机芯片以其超低功耗、简单易用和高可靠性，成为便携式电子设备开关机控制的理想选择。无论是手持仪器、美容仪还是医疗器械，该芯片都能提供稳定的一键开关机功能，同时显著延长设备续航时间。设计者在实际应用中只需注意按键防抖、电源稳定性和驱动扩展等细节，即可充分发挥其性能优势。随着低功耗电子设备的普及，EH2130-52BF-2B26的市场前景将更加广阔。返回搜狐，查看更多
