在三坐标测量机（CMM）系统中，探针是连接“几何世界”与“数字世界”的核心部件。探针系统的计量性能并不等同于整机 CMM 精度，但其单点探测误差直接影响最终的长度测量误差与形位评定结果。本文基于ISO 10360 与 VDI/VDE 2617等通用计量规范，从计量学角度对 CMM 探针技术进行系统解析。
一、CMM探针的基本工作原理是什么？（计量学视角）
CMM 探针属于接触式探测系统。在测量过程中，探针球与工件表面发生物理接触，由测头系统输出空间坐标数据，该数据并非最终测量结果，而是参与 CMM 长度测量误差（E）计算的输入量之一。
二、三坐标测量机核心计量机制包括什么？
（1）物理接触点定义
通过探针球与工件表面的接触点建立被测几何要素的离散或连续采样点。
（2）单点探测误差形成
探测过程中，测头结构、触发机制或扫描力控制会引入Probing Error（P）。
（3）系统级误差叠加
探针误差通过坐标系统参与长度测量误差（Length Measurement Error, E）。
三、CMM探针的主要分类
1.触发式测头
触发式测头在探针球接触工件并达到设定触发力阈值时，输出一次坐标数据，属于离散点测量模式。
（1）计量学特征：
①单次接触 → 单个采样点
②探测过程近似静态
③主要误差来源为触发重复性与结构回弹
（2）典型计量性能指标：单点探测误差 P_FTU ≤ 0.5 µm
该指标通常依据ISO 10360-5 或VDI/VDE 2617 Part 2中的触发式测头测试方法，在标准球条件下获得。根据 VDI/VDE 2617 表格定义，P值用于评价测头自身的探测能力，不等同于 CMM 的长度测量误差 E。
（3）适用场景：
①尺寸与位置公差检测
②孔径、台阶、中心距测量
③中小批量离线检测任务
2.扫描式测头
扫描式测头在工件表面连续运动，通过力控系统维持稳定接触状态，实时采集高密度坐标点，属于动态连续测量模式。
（1）计量学特征：
①连续接触 → 点云数据
②误差来源包含动态力变化、结构变形与控制算法
③探测误差与扫描速度、路径高度相关
（2）典型计量性能指标：扫描单点探测误差 P_STU：1–3 µm
该指标通常依据ISO 10360-4或VDI/VDE 2617 Part 3中的扫描测头测试规范，在规定扫描速度与力控条件下测得。
四、触发式与扫描式探针的计量性能差异
在计量圈子里，我经常听到这样一个误区：“扫描测头比触发测头更贵，所以它肯定在所有情况下都更准。”
从计量学定义上看，触发式测头 P 值小于扫描式测头是符合标准逻辑的结果，并不构成性能矛盾。如果我们单纯看单点探测误差（P值）——也就是测头接触那一下的基本功，你会发现一个反直觉的现象：老牌的触发式测头往往表现得更出色（P值通常 ≤ 0.5 µm），而高端的扫描式测头反而略逊一筹（P值多在 1-2 µm 之间）。

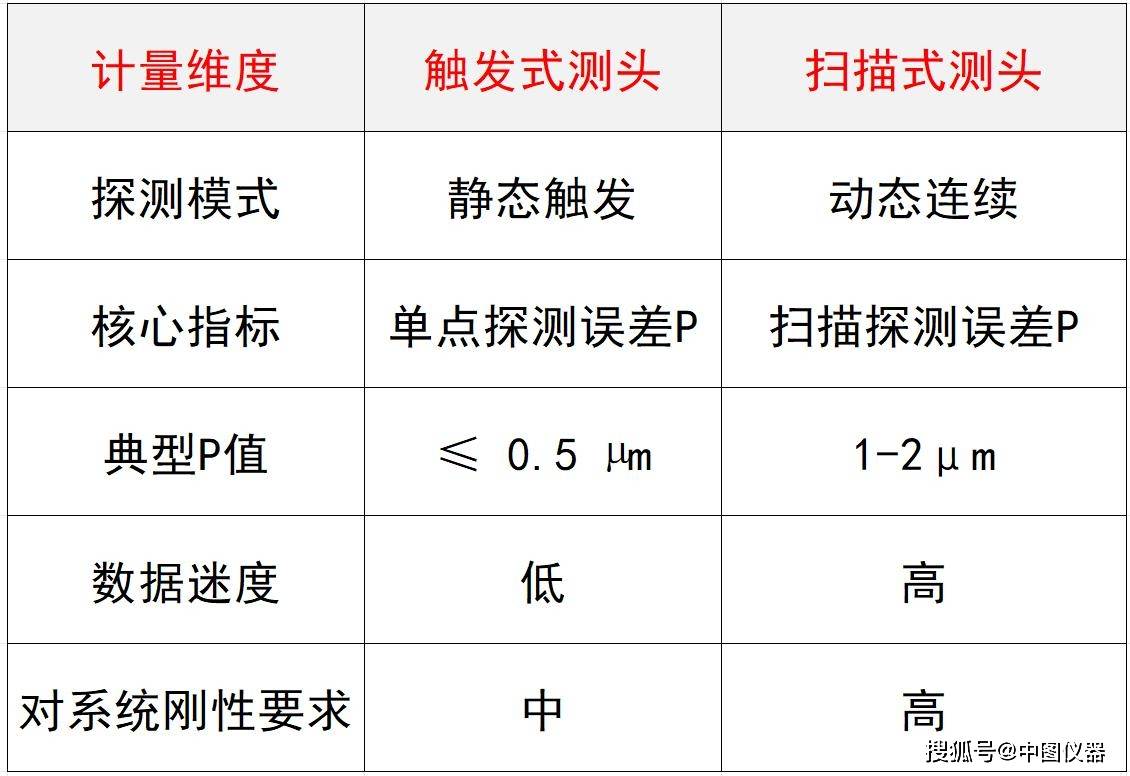

触发式探针vs扫描式探针性能参数表
这是为什么？这要从它们的工作本质说起。
想象一下你在画图。触发式测头就像是一只精准的啄木鸟，它只做一件事：在接触工件的瞬间冻结数据。这种打点即走的静态模式，极大地规避了机械运动带来的动态干扰，因此在测量高重复性的点位（比如孔的中心坐标）时，它的纯净度和稳定性是无与伦比的 。
相比之下，扫描式测头更像是一位滑冰运动员。它需要在保持恒定接触力的同时，在工件表面连续滑动 。虽然它牺牲了一丁点单点精度来应对动态力变化和摩擦，但它换来了海量的数据密度。当你需要评定一个复杂的曲面轮廓，或者分析一个圆够不够圆（圆度）时，触发式测头采的那几个点就像盲人摸象，而扫描测头每秒成百上千的点云数据，才能还原零件的真实形状 。
五、影响探针探测误差的关键因素
影响CMM测头精度的因素有哪些？探针探测误差受多种系统性因素影响，而非单一参数决定。关键影响因素包括：
1. 测头与探针系统刚性（影响 P 值稳定性）
2. 接触力控制精度（直接影响扫描探测误差）
3. 探针长度与构型（放大角度误差与结构变形）
探针越长，误差不是线性增加，而是指数爆炸 很多新手工程师为了省事，喜欢一直挂着 100mm的加长杆测所有孔。这是一个致命的习惯。探针长度对精度的影响主要来自两个方面：
（1）刚性损失： 碳纤维杆虽然轻，但在高速扫描的离心力下依然会有微米级的弯曲。根据经验，探针长度每增加 50mm，扫描误差通常会增加 30%-50%。
（2）阿贝误差放大： 测座内部极其微小的角度偏差（比如 1 角秒），在 20mm 的针尖上可能忽略不计，但放大到 200mm 的针尖上，就会产生明显的位移误差。
（3）专家建议：永远遵循最短路径原则。能用 50mm 测到的，绝不用 51mm 的针。
4. 测量策略参数（点数、扫描速度、路径规划）
5. 环境条件（温度梯度、振动对 P 值的间接影响）
大家都知道 CMM 需要恒温（20℃ ± 2℃），但很少有人注意到温度梯度。
我曾经遇到过一个案例：一台高精度 CMM 早上测量合格，下午全部超差。排查了很久才发现，空调的出风口正对着机器的 Z 轴。
虽然整体室温是达标的，但局部的冷风吹在花岗岩或光栅尺上，导致了非线性的形变。对于高精度的 $P_{FTU}$ 测试，0.5℃/小时 的温度变化率就足以让你的 0.5 µm 精度变成 1.0 µm。
避坑指南：验收时，务必检查机器周围是否有直吹的空调风口或阳光直射。
六、基于计量目的的探针选型建议
在工程实践中，应明确区分探针探测误差 P与整机长度测量误差 E，并围绕测量目的进行选型：
（1）以尺寸合格性判定为主→ 优先触发式测头（P_FTU ≤ 0.5 µm，ISO 10360-5）；
（2）以形状与轮廓评估为主→ 优先扫描式测头（P_STU 1–3 µm，ISO 10360-4）
（3）复杂零件综合检测→ 触发 + 扫描混合测量策略

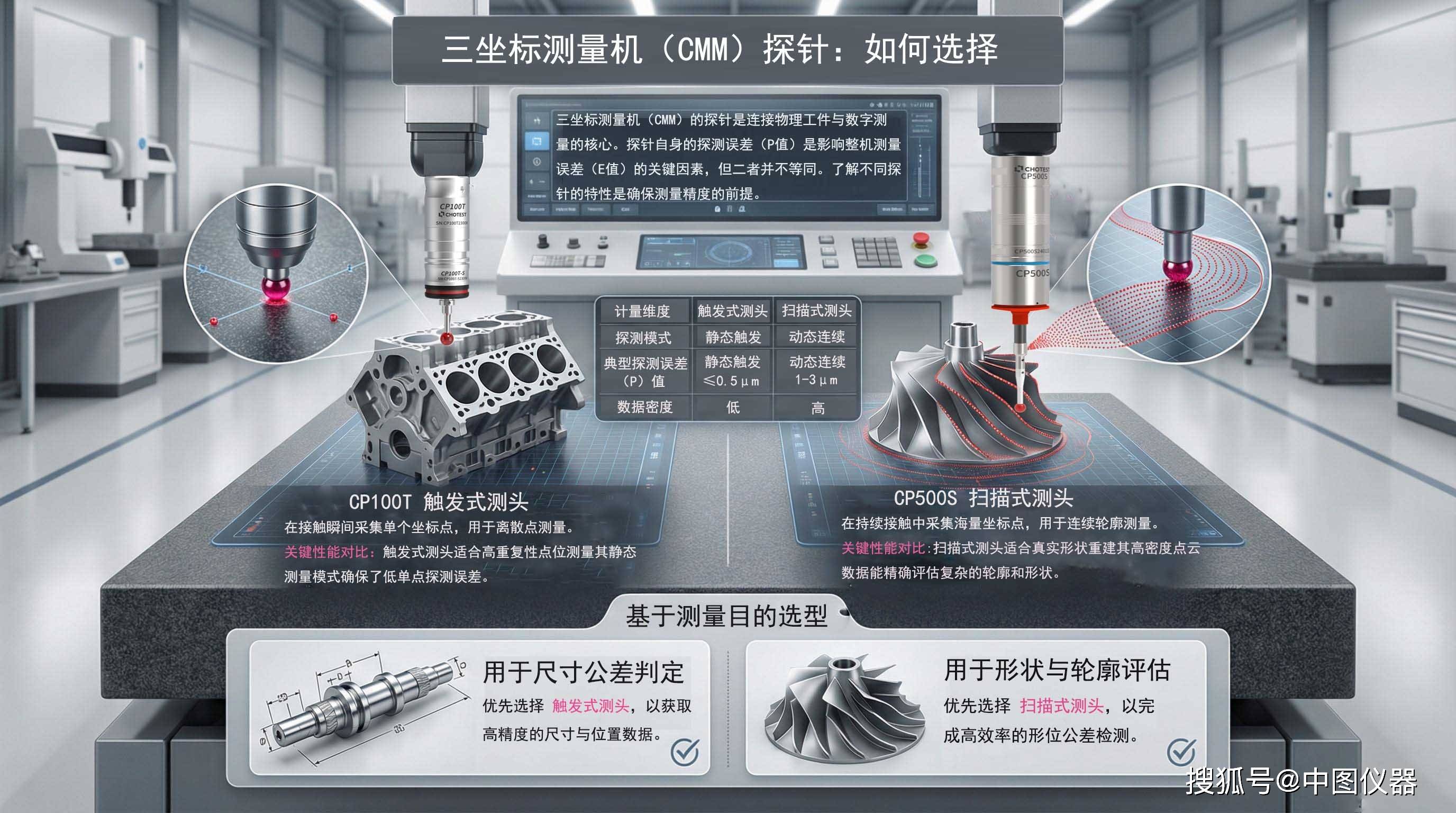

一张图总结三坐标测量机（CMM）探针如何选择：
结语（计量学结论）
CMM 探针不是一个孤立的精度部件，而是直接参与长度测量误差形成的计量子系统。只有在明确P值定义、测试标准与适用边界的前提下，探针技术参数才具有工程意义与可追溯性。返回搜狐，查看更多
