资源储量估算图件的编制

在各个工程上将达到品位的样品划线表示出来，并用文字“内，外”标注。

校正断层，地层界线的位置，因为在地质资料中体现矿体的形态产状规律，总是与地层或构造有着某种关系，比如，铜矿体为沉积-改造型，层控特征明显，基本上都是顺层产出，因此勾绘准确的地层界线对于连接矿体至关重要。调整地层界线时，当界线切过钻孔时，一定要在该钻孔上加控制点，以求微调界线圆滑度时，位置不会变动。地层代号要标在地层厚度，倾向范围的中间，一目了然。

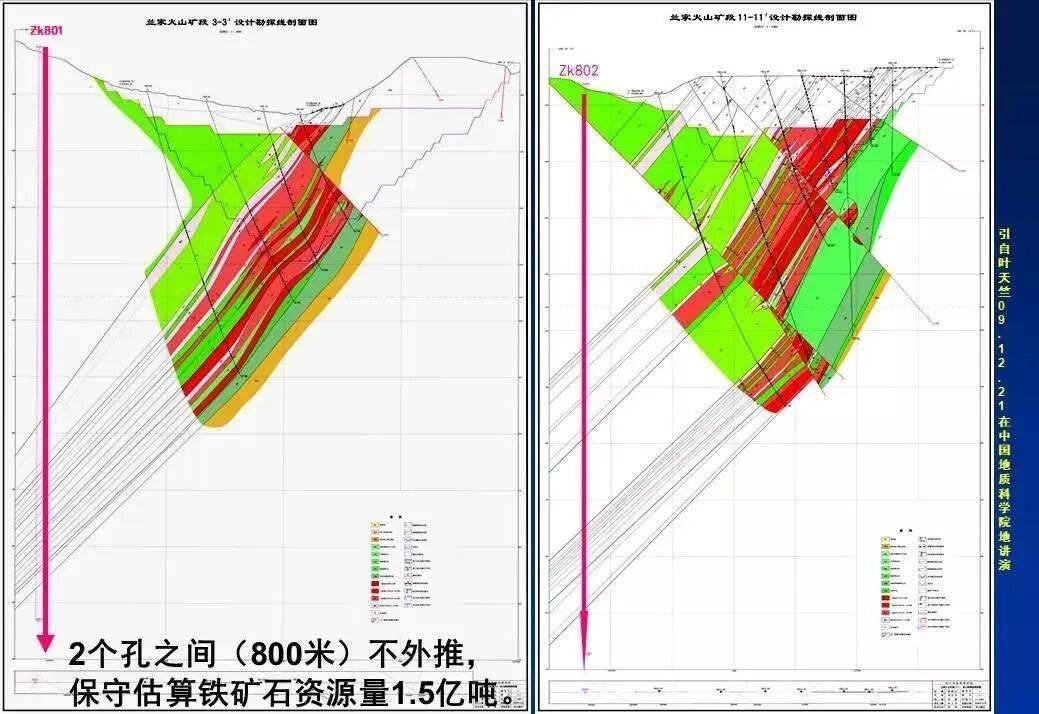

矿体的连接，同一勘查线工程间的对应，相邻剖面之间矿体的对应。比如，两个工程之间矿体的连接，要考虑到连接后，矿体的产状是否是顺层，如总体趋势是穿层了，那么连接错误。在观察，验证后，用光滑曲线，勾绘矿体形态。要求绘线时，一定要在各工程上有控制点，该控制点一定要在样品与钻孔轴线的节点上。如果矿体较稳定，地质特征明显，用自然趋势法连接。将对象样品段，连接后，仔细检查修改，矿体的形态应与地层界线是否相近。

矿体的尖灭：如果一个工程见矿，而相邻工程未见矿，可根据对应层位或圈矿规律，在工程间选择某一距离尖灭。可根据工程间实际间距、一般工程间距及样品厚度、品位等选择计算尖灭距离。

夹石尖灭要最大化，即对角线尖灭。

两工程间得矿体厚度不得大于控制工程上的见矿厚度，矿体线要自然，不得随意弯曲。

各剖面的矿体连接完成后，开始对矿体进行编号。在前人工作成果的基础上，根据实际要求编号。编号时，要对应相邻剖面，要求在同一位置（坐标位置，矿体延伸方向）上的矿体为同一编号。通过对矿体的编号，要建立矿体在空间上的生长范围。以本次为例，1号矿体有些剖面见三条，有些见两条，可以得出1号矿体在Pt1h43的底部一次向上，不超过三十米，此为1号矿体的生长范围。在Pt1h42地层中，仅见少量矿体。3号，4号矿体在1号矿体之上，编号时，一定要根据相邻剖面同一位置上的矿体进行编号。在编号的过程中，如已连接的矿体与编号不符，则应做出调整，改变矿体的连接。反复斟酌，得出最佳的连接方案。

根据样品平均品位计算表，对矿体进行标注，俗话为上圈圈。圈圈内容，上为样品厚度，下为平均品位。每个工程上同一编号的矿体只有一个圈圈，计算内容包括该工程上该编号矿体的所有矿内样品。圈圈摆放位置应尽量在矿体中靠近工程，使人很容易明白所指。

将勘查线上的工程（钻孔，坑道）投影到平面位置图上。做法为：在钻孔轴线与地形线（如无地形线则为采空区）的交点引垂直线，与平面位置图上的勘查线相交，在参考平面图上，测得钻孔是否在勘查线上，如偏移，则量出偏移方向及距离，在平面位置图上定下准确位置。

纵剖面圆

与横断剖面图的夹角大于60度，及纵剖面基本上是沿地层走向方向的。投影面分为垂直投影面，水平投影面。如矿体总倾角大于45度用垂直投影面，小于45度时，用水平投影面，本例地层倾角大于45度，故而用垂直投影面。

1. 纵剖面图中心就是，确定一个方向，将横断剖面图上的各要素投影到该平面上来，再进行连接。此时各线体现出来的就是地层，矿体在走向上的变化。

2. 确定横断剖面图的横向坐标，纵剖面横向坐标。

3. 在横断剖面图上画出纵剖面线，此位置，是在平面图上，先画出纵剖面方向，与各勘查线的交点。

4. 纵剖面图上有各条勘查线，首先在横断剖面图上找到纵剖面线与各要素的交点，读出其高程值，即Y坐标值，再回到纵剖面图上，在该勘查线上根据Y坐标卡出其位置。

5. 将这些位置连接起来，即成。

纵剖面和横断剖面之间要互相对应，互做调整，要求做出的图，符合参考平面图上地层界线的走向趋势，不可有太大误差，厚度上变化不可太大。

中段平面图

中段地质平面图是根据通过同一标高的勘查工程所获得的地质资料经过综合整理编制而成的。它是用以反映在不同标高各水平面上矿体及地质构造特征，矿化分布规律，勘查工程分布等。当矿床主要利用水平坑道勘查时，它是水平断面法计算资源储量的主要图件，一般比例尺为1：500-1：1000。

编图所需要的主要资料：相应的矿区地形地质图和勘查工程分布图，勘查线剖面图，坑道测量和坑道原始编录资料，中段采样平面图及样品分析结果等。

图件的主要内容：坐标网，勘查线，探矿工程及其编号，各种地质界线，矿体及其编号，矿石类型分布，取样位置及编号等，当用作资源储量计算时，还应表明矿石品级，资源储量类型，块段及编号，面积及平均品位等。

中段平面图的中心思想就是将各要素投影到某一标高下的平面上，具体方法是首先确定一个中段，然后在横断剖面图上将矿体，地层界线等与该中段线的交点，垂直投影到勘查线上。读出这些交点的坐标位置，及在横向坐标（X）以南以北多少（减/加）。中段平面图上横向为Y坐标，纵向为X坐标，在中段平面图的勘查线上标出位置，并连接同纵剖面图。

钻孔的投影除将其投影在剖面线外，还要测量它偏于勘查线的方向，距离，在中段平面图的勘查线上准确表示。

中段平面图表现得是地层界线在走向上的变化趋势。它与纵剖面图的差别在与，纵剖面图表现的是地层走向线在纵剖面上，高度方向上的变化，而中段平面图上表现得是地层走向线在同一高程下，东南西北方向的变化，两图结合就可得出地层在空间中的变化形态。

在连接地质要素时，要对照横剖面互做调整，如果在中段平面图上，地层界线波折太大，就去适当的改变横断剖面图上地层的倾角。

矿体水平断面图

矿体水平断面图（horizontal section of orebody）是指按开采设计或其他方面的需要，根据勘查工程或勘查线剖面图等资料，沿一定的标高切制或编绘出的一种水平断面图。图件内容突出矿体，用以表示同一标高的矿体地质构造特征，是开采设计的资料依据，也是水平断面法估算资源储量的主要图件。以水平坑道的资料为主要依据，并与开采中段的标高相一致的矿体水平断面图，即为中段地质平面图。

图件内容突出矿体，用以表示不同标高上的矿体地质构造特征，为开采设计提供资料依据，如果将全部地质情况编制在内，则不再另编水平地质图。并作为水平断面法估算资源储量时的主要图件。图的比例尺应以估算资源储量的坑道或钻孔在图上的间距不小于50毫米为原则。

图上应标明：坐标网、勘查线全部工程及其号码、矿体及编号，并应按矿石工业品级（包括矿石自然类型）划分界线。每个勘查工程均应标明：号码、矿体厚度，组分的平均品位。应在图上标示划分的资源储量块段，分块段的资源储量级别，面积，平均品位、休重、资源量等。

清绘程序

1、绘内图廓线（透明图画铅笔线，原图着墨线）；

2、绘地质内容（按绘剖面图程序进行）；

3、绘勘查线；

4、绘勘查工程符号（钻孔、坑探、槽探符号）；

5、绘断层线；

6、绘矿层可采范围边界线和工业品级界线（包括自然矿石类型）；

7、书写勘查线编号、钻孔编号和地质代号；

8、资源储量类型代号的注记；

9、绘坐标网，内外图廓整饰和座标数字的注记；

10、绘图例和图签；

11、书写图例说明和图签内容；

12、书写图名和数字比例尺。

清绘注意事项

1、线条分级表示：①断层用一号线，②地质界线、勘查线、图例框、图签框、各种工程符号矿层范围边界线和工业品级界线用二号线，⑧岩性花纹、坐标网，图签分项线，图例花纹等用三号线；

2、钻孔符号的中心点要通过勘查线(不在勘探线上的钻孔或钻孔偏离勘探线者除外)，钻孔编号注记在右侧，勘查线不能压盖钻孔符号。

3、矿层或地质体的各种代号均应按照综合整理的编图注记在本矿层范围或本地质体内。如果在本矿体范围或本地质体范围注记有困难，可在适当的位置注记，再用引线引到本范围内，但不能距本矿体或本地质体太远；

4、图例、图签（特别是图签）的格式和所放的位置均要与规范要求一致、统一。
