倒易空间全景解析：从数学基础到晶体衍射及多领域应用指南

其中，δij是克罗内克符号，当i=j时其值为1，当i≠j时其值为0。这个正交归一关系是倒易空间与实空间最核心的数学联系。它表明，实空间中的一个基矢量会垂直于倒易空间中另外两个基矢量所构成的平面。例如，

基于上述关系，倒易晶格基矢量可以由实空间基矢量明确计算得出。例如，

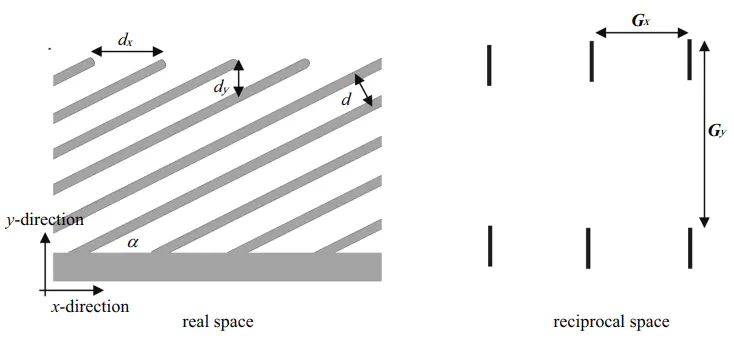

图1. 倒易空间与实空间的几何对应示意图。DOI: 10.1098/rspb.2001.1836

倒易晶格的几何图像

通过倒易晶格基矢量

倒易阵点

这一几何关系是倒易空间概念中最具物理意义的部分：实空间中致密的晶面族（晶面间距小）对应于倒易空间中距离原点较远的倒易阵点；反之，稀疏的晶面族（晶面间距大）则对应于靠近原点的倒易阵点。因此，倒易晶格的几何形态直接反映了实空间晶格中所有可能晶面族的方位和间距信息。

图2. 倒易阵点与晶面间距的几何联系示意。DOI: 10.1038/s43586-021-00074-7

倒易空间在晶体衍射分析中的作用

布拉格定律的倒易空间表述

经典的布拉格定律从实空间角度描述了衍射发生的条件。然而，在倒易空间中，衍射条件可以被表述得更为普适，即劳厄方程的矢量形式。当入射波的波矢

这个条件被称为衍射的倒易空间条件。它完美地统一了衍射方向和产生衍射的晶面族之间的关系。只有当散射矢量与某个倒易阵点重合时，来自晶体中各个等效散射中心的散射波才能发生相长干涉，从而在宏观上观测到衍射信号。

图3. 倒易空间中衍射条件的矢量表述。DOI: 10.1107/S2053273325000762

厄瓦尔德球的构建与衍射花样解析

为了在几何上形象地展示衍射条件，厄瓦尔德球的概念被引入。这是一个在倒易空间中构建的辅助球体。其构建方法如下：将入射X射线的波矢

根据衍射的倒易空间条件，当且仅当某个倒易阵点(hkl)恰好落在厄瓦尔德球的球面上时，对应的衍射波

在单晶衍射实验中，通过旋转晶体，相当于在倒易空间中旋转倒易晶格，使其不同的倒易阵点依次穿过固定的厄瓦尔德球面，从而记录下一系列衍射点的位置和强度。

对于粉末衍射，由于晶粒取向是随机的，每个倒易阵点(hkl)在倒易空间中会形成一个以原点为球心、半径为

通过对这些衍射点或衍射环的位置（即衍射角）进行测量，可以确定其对应的倒易矢量模长，进而反推出晶面间距，最终解析出晶体的结构信息，如晶格常数和对称性。

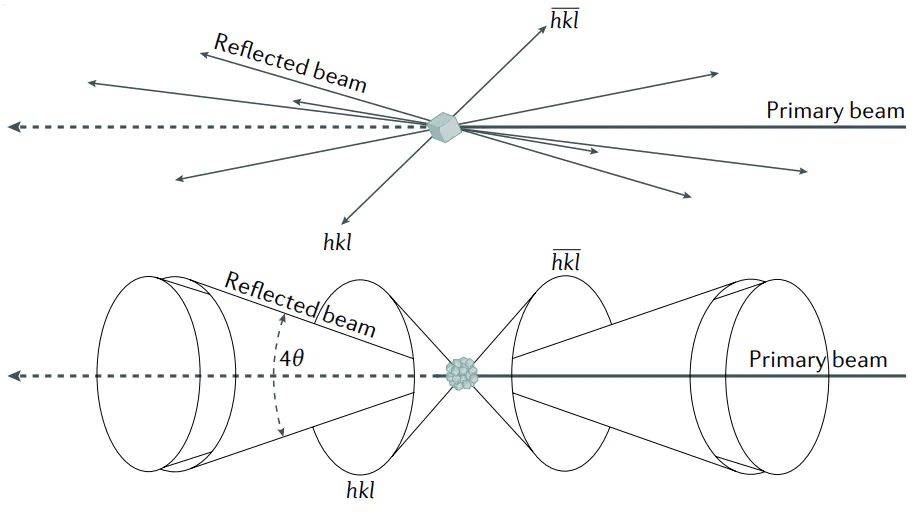

图4. 厄瓦尔德球构建示意图。DOI: 10.1107/S1600576718012876

倒易空间与布里渊区的关系

在讨论晶体中电子和晶格振动的行为时，倒易空间的一个特定区域——第一布里渊区，扮演着核心角色。

布里渊区是倒易空间中的维格纳–赛兹原胞。其定义为：从倒易晶格原点出发，到所有邻近倒易阵点的中垂面所围成的最小闭合区域。由于晶格的平移对称性，描述电子或声子等准粒子行为的波矢

可以证明，所有物理上不等效的波矢

因此，第一布里渊区构成了研究晶体周期性系统中所有波行为的最小且完备的单元。晶体的电子能带结构图和声子色散关系曲线通常都是沿着第一布里渊区内的高对称路径绘制的。

布里渊区的形状完全由倒易晶格的对称性决定，进而反映了实空间晶格的对称性。例如，面心立方（FCC）晶格的倒易晶格是体心立方（BCC）结构，其第一布里渊区是一个截角八面体。研究布里渊区的几何形状、体积及其高对称点和高对称方向，对于理解材料的电学、光学和热学性质至关重要。

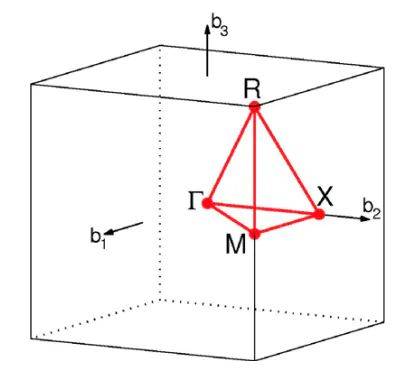

图5. 典型立方晶格的第一布里渊区。DOI: 10.1016/j.commatsci.2010.05.010

倒易空间有什么应用？

X射线与电子衍射

在衍射实验中，入射波的波矢ki与散射波的波矢kf之差△k=kf-ki必须恰好落在倒格子点上，这正是布拉格条件的倒易表述。

现代同步辐射光源配合高速二维探测器，能够在三维倒易空间中实时重建衍射强度分布，实现对高温、应力或相变过程中的倒格子点位置与强度的动态追踪，从而精确捕捉晶格常数、畸变和相变的细微演化。

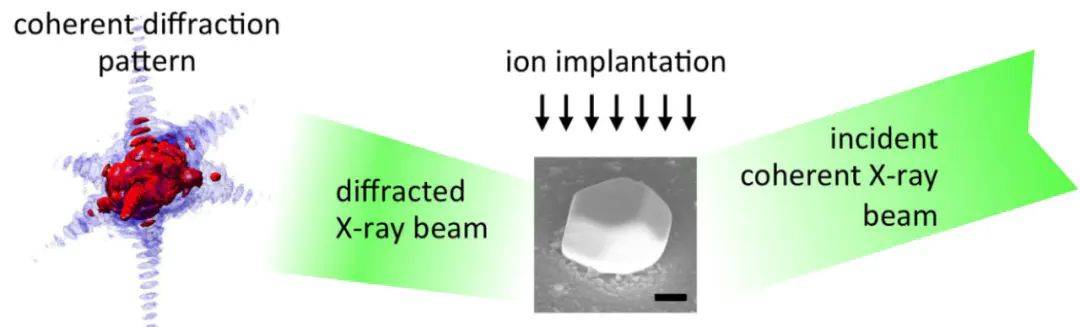

图6.通过布拉格相干X射线衍射成像（BCDI）获得的3D倒易空间强度分布示意图。DOI: 10.1038/srep45993

中子散射与声子谱

声子是晶格振动的量子，其波矢同样受限于倒格子。通过中子或光学散射测得的声子色散关系w(q)中，q必须位于第一布里渊区内的倒格子点。

倒易空间的星域概念把等价的q向量归为同一组，帮助分类声子模式并解释交叉点的对称性。利用倒格子点的分布，可快速预测声子分支的出现顺序和禁带位置，对热导率、超导机理等材料性能的解析具有重要意义。

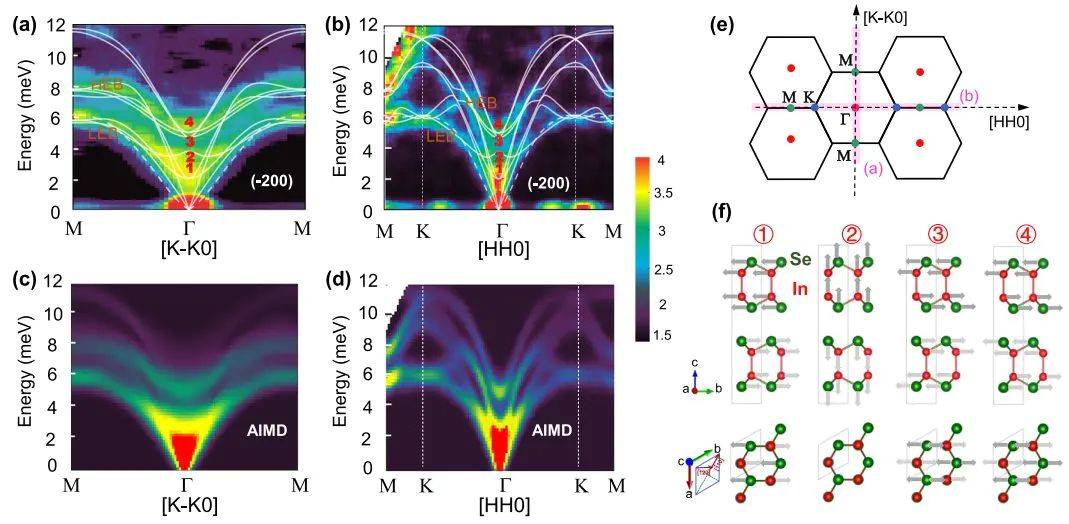

图7. 倒易空间中的声子色散关系与布里渊区示意。DOI: 10.1038/s41467-024-50249-5

电子能带与第一性原理计算

在密度泛函理论（DFT）或GW计算中，电子波函数常采用平面波基组在倒空间展开，基函数的波矢G来自倒格子向量集合。平面波截断能量决定了所需的G数目，进而影响计算成本。

能带结构的采样点（k‑点）被均匀布置在第一布里渊区内，利用倒格子对称性可显著降低所需k点数而不损失精度。倒易空间的几何特征，如布里渊区形状、倒格子长度比例，直接决定了k点网格的密度与收敛速度，是实现高效、可靠电子结构计算的关键因素。

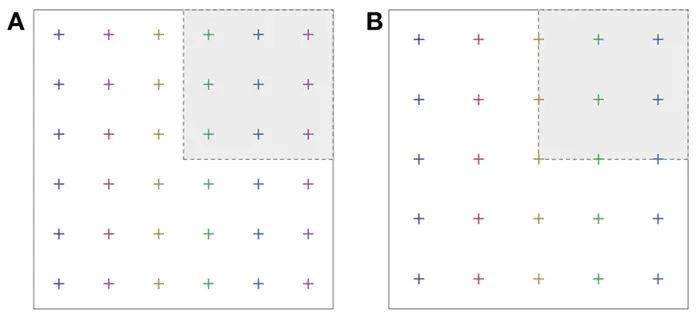

图8. DFT计算中倒易空间Brillouin区内的k点采样与能带结构示意。DOI: 10.3389/fchem.2019.00106返回搜狐，查看更多
